제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | I/O 모듈 | 모델 부정.: | TB840A |
|---|---|---|---|
| 물품 번호: | 3BSE037760R1 | 규약: | ABB의 모듈뷔스 |
| 주인 또는 종속부: | 종속부 | 24 Ｖ 소모 typ.: | 120 마 |
| TERMIANTION 모듈: | TU807 | 어떤 기사.: | 3BSE039025R1 |
| 강조하다: | 디지털 방식으로 입출력 단위,이더네트 I o 단위 |
||
ABB S800 입출력 TB840A 3BSE037760R1 집단 모뎀과 TU807 3BSE039025R1 종결 토대

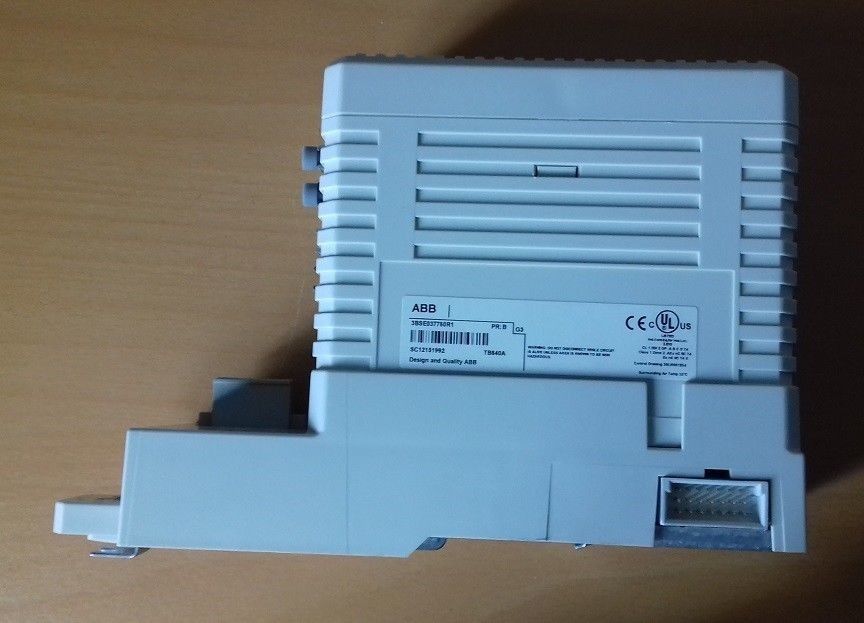

TB840A에 대한 기술
S800 입출력은 산업표준 피일드 버스 위에서 모체 제어기들과 PLC와 의사소통하는 포괄적이고 분포되고 모듈 과정 입출력 시스템입니다. TB840 모듈뷔스 모뎀은 광학 모듈뷔스와의 화이버 광학 인터페이스입니다. TB840A는 각각 모듈이 다른 광학 모듈뷔스 전선에 연결되는 여유분 설계에서 사용되지만, 같은 사람에게 전기적 모듈뷔스를 연결시켰습니다.
모듈뷔스 모뎀은 논리적으로 똑같은 버스인 전기적 그리고 광학 모듈뷔스 인터페이스를 가지고 있습니다. 12 I/O 모듈의 최대는 전기적 모듈뷔스에 연결될 수 있고 최고 7까지 집단이 광섬유 모듈뷔스에 연결될 수 있습니다. 화이버 광학 인터페이스는 입출력 집단의와 12 I/O 모듈 이상이 입출력 방송국에서 요구된 곳에서 국부 분산을 위해 의도됩니다.

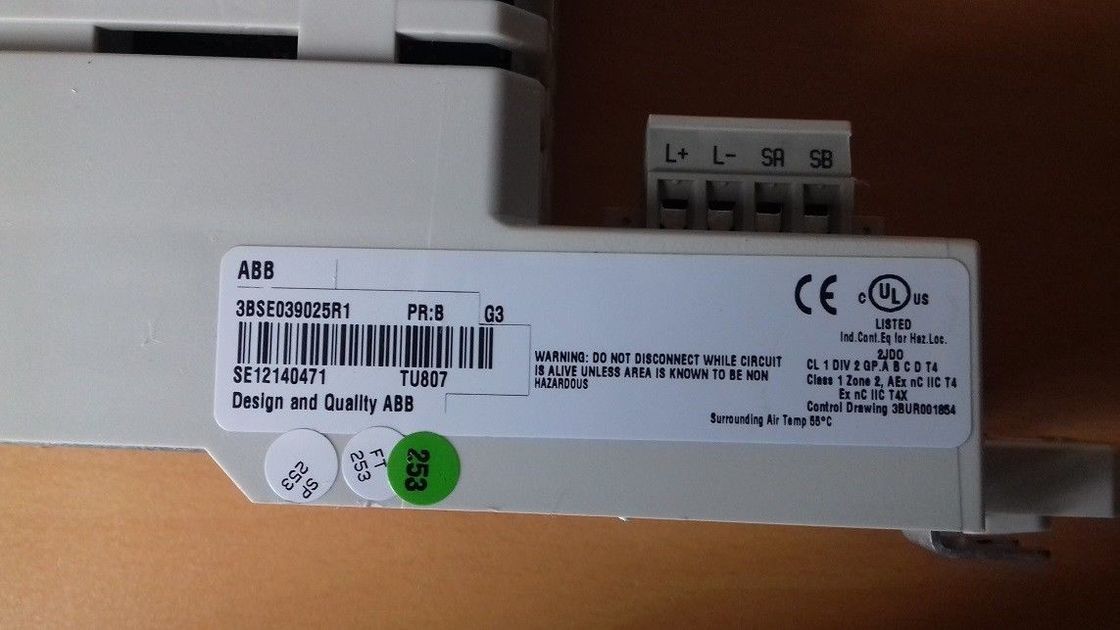

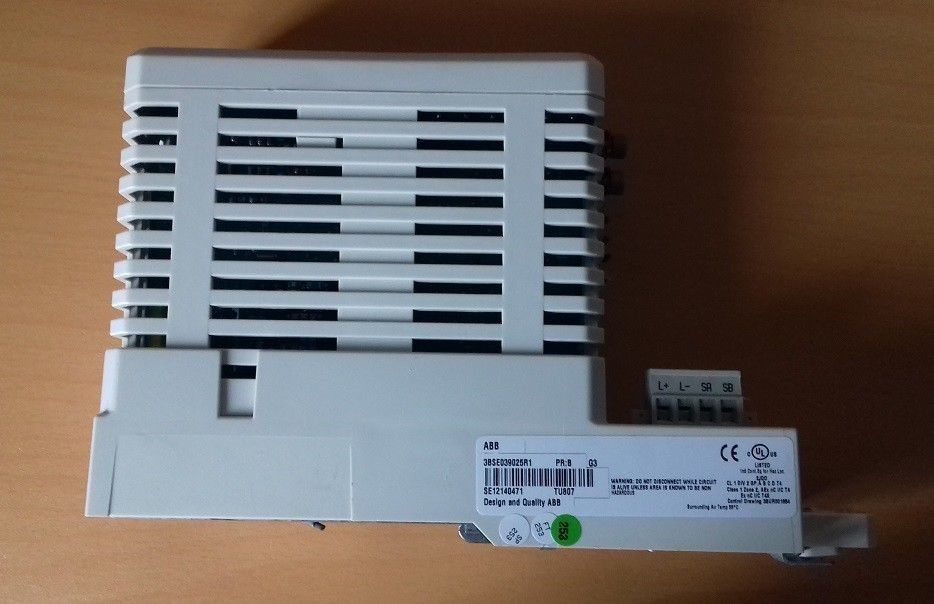

TU807에 대한 기술
TU807은 광학 모듈뷔스 모뎀 TB840/TB840A의 단일 구성을 위해 모듈 단말 처리 단위 (MTU) 입니다. MTU는 클러스터 어드레스 (1 내지 7) 설정을 위해 전원 공급기, 한 개의 전기적 모듈뷔스, 1 TB840/TB840A와 로터리 스위치를 위한 수동적인 장치 욕심 부리는 연결입니다.
일반의 정보
TU840A
| 프로토콜 | ABB의 모듈뷔스 |
| 물품 번호 | 3BSE037760R1 |
| 주인 또는 종속부 | 종속부 |
| 라인 과잉 | 예 |
| 모듈 리던던시 | 예 |
| 핫 스왑 | 예 |
| 하와이 제어기와 함께 사용됩니다 | 예 |
TU807
| 프로토콜 | ABB의 모듈뷔스 |
| 물품 번호 | 3BSE039025R1 |
| 주인 또는 종속부 | 해당 사항 없어요 |
| 핫 스왑 | 부정 |
| 하와이 제어기와 함께 사용됩니다 | 부정 |
| 전원 입력 | 24 Ｖ d.c. (19.2 - 30 Ｖ) |
| 장착 | 수직이거나 수평선상입니다 |
상세한 데이터
TB840A : 24 Ｖ 소모 typ. 120 마
TU807 :
| 연결기 | 단자 블록 |
| 24 Ｖ 소모 typ. | 이용 불가능 |
| 모듈뷔스 전류 분류 | 최대 5V 1.5 A 24V 1.5 A |
| 기계식 키 | 36 다른 조합 |
| 받아들일 수 있는 배선 칫수 | 솔리드 : 0.2 - 2.5 mm2 다음을 좌초시켰습니다 0.2 - 2.5 mm2, 24 - 12 AWG 권장 토크 : 0.5 별거 안 해 |
| 정격 절연 전압 | 50 Ｖ |
| 변증법적 시험 전압 | 500 Ｖ 에어컨. |
통신
| 모델 부정. | 프로토콜 | 주인 또는 종속부 |
| CI801 | 프로피버스 DP-V1 | 종속부 |
| CI840A | 프로피버스 DP-V1 | 종속부 |
| CI853 | COMLI와 모드 버스 RTU | 주인 / 종속부 |
| CI854B | 프로피버스 DP-V1 | 마스터 |
| CI855 | ABB의 마스테르부스 300 | 마스터 |
| CI856 | ABB의 S100 입출력 | 마스터 |
| CI857 | ABB의 INSUM | 마스터 |
| CI858 | ABB의 드라이브뷔스 | 마스터 |
| CI860 | 토대 필드버스 HSE | 주인 / 종속부 |
| CI865 | ABB의 스트 입출력 | 마스터 |
| CI867 | 모드 버스 TCP | 주인 / 종속부 |
| CI868 | IEC 61850 | 주인 / 종속부 |
| CI869 | ABB의 장점 필드버스 100 | 종속부 |
| CI871 | PROFINET IO | 마스터 |
| CI873 | 이더넷 IP / 디바이스넷 | 마스터 |
| TB820V2 | ABB의 모듈뷔스 | 종속부 |
| TB825 (멀티 모드) | ABB의 모듈뷔스 | 종속부 |
| TB826 (단일모드) | ABB의 모듈뷔스 | 종속부 |
| TB840A | ABB의 모듈뷔스 | 종속부 |
| TB842 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU807 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU840 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU841 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU846 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU847 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU848 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU849 | ABB의 모듈뷔스 | 해당 사항 없어요 |
환경적이고 인증
| 온도, 작동 | +55 'Ｃ에 대한 0 |
| 온도, 저장 | +70 'Ｃ에 대한 -25 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 코로우젼 프로텍션 | ISA-S71.04 : G3 |
| 상대 습도 | 5 내지 95 % 비결노 상태 |
| 보호 클래스 | EN60529, IEC 529에 따른 IP20 |
| CE 마킹 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | C1 디프 2 크르스, C1 지역 2 크르스, 아텍스 지역 2 |
| 해양 증명서 | ABS, BV, DNV-GL, LR, RS, CCS |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
특징과 혜택
TB840A :
TU807 :
차원
TB840A :
| 높이 | 119 밀리미터 (4.69에.) |
| 폭 | 54 밀리미터 (2.13에.) |
| 깊이 | 96 밀리미터 (3.78에.) |
| (토대를 포함하여) 중량 | 0.2 킬로그램 (0.44 파운드) |
TU807 :
| 높이 | 래치를 포함하는 186.5 밀리미터 (7.34 ") |
| 폭 | 59 밀리미터 (1.57 ") |
| 깊이 | 47 밀리미터 (1.85 ") |
| (토대를 포함하여) 중량 | 0.45 킬로그램 (0.99 파운드.) |
