제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | 미츠비시 | 모델 번호: | MR-J4-200A |
---|---|---|---|
생산국: | 일본 | 보증: | 1Year |
전압 등급: | 200V | 출력 정격 전압: | 삼상 AC170V |
정격전류(주14) [A: | 1 | 허용 주파수 변동: | ± 5% 이내 |
허용 전압 변동: | 단상 AC170V ~ 264V | 정격 전류 [A: | 1 |
하이 라이트: | 전기 자동 귀환 제어 장치 드라이브,Ac 자동 귀환 제어 장치 팩 |

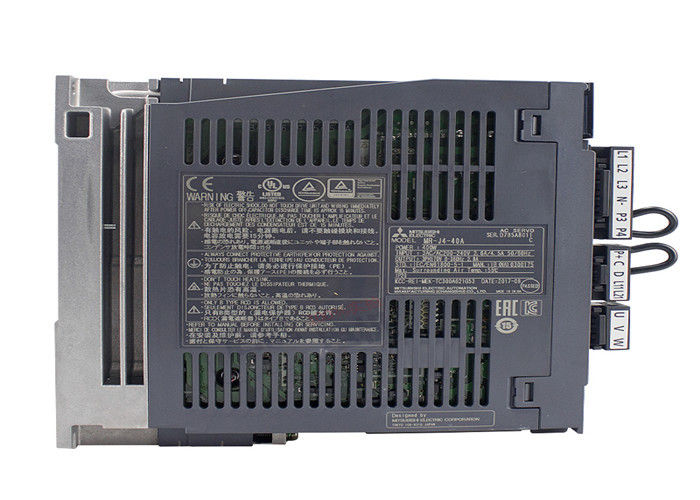

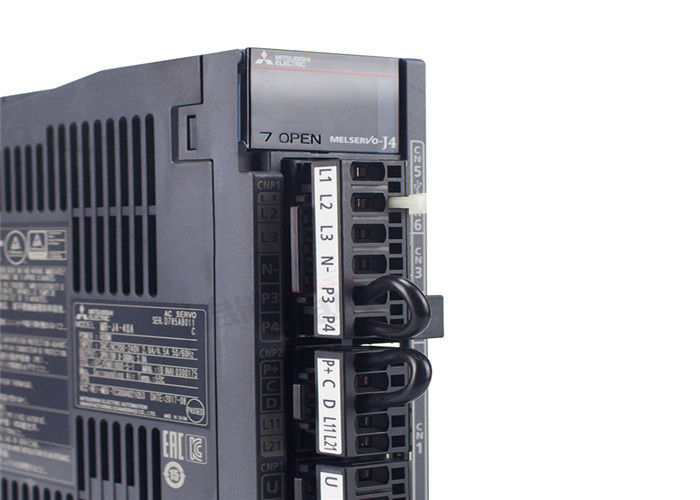

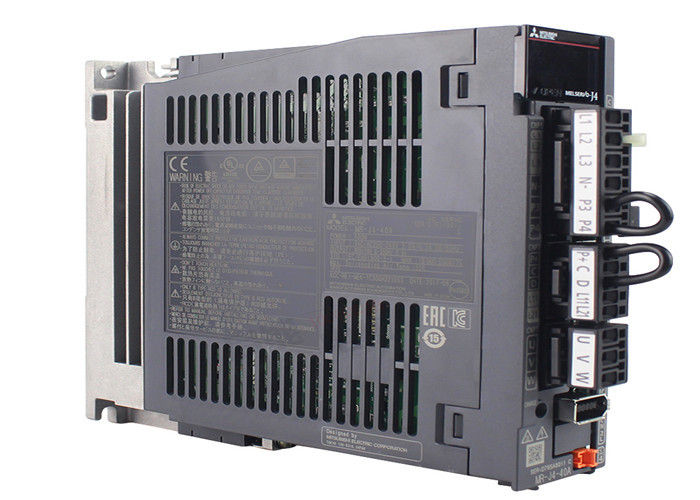

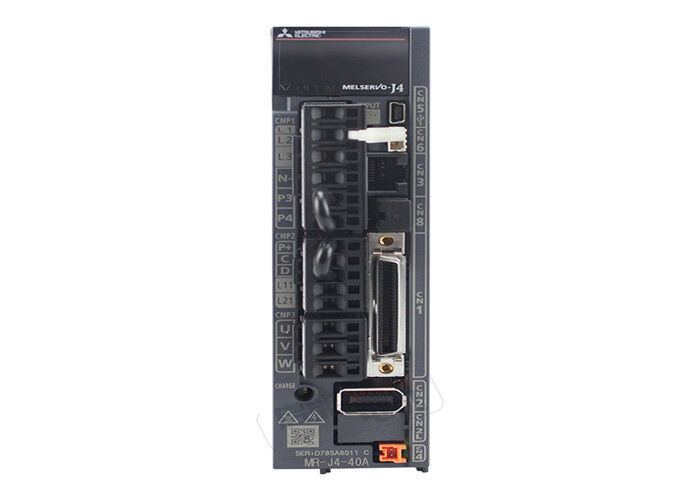

자동 귀환 제어 장치 증폭기 MR-J4-200A 산업 자동 귀환 제어 장치는 미츠비시 삼상 AC170 V를 몹니다
시리즈 이름: MELSERVO-J4 시리즈
명령 공용영역: 다목적 공용영역
전압 종류: 200V
모터 정격 출력 [KW]: 2
자동 귀환 제어 장치 증폭기 모양 이름: MR-J4-200A
산출 정격 전압: 삼상 AC170 V
정격 현재 [A]: 11.0
주요 회로 전원 입력 전압 및 빈도 (주 1): 삼상 단 하나 단계 AC200 V ~ 240의 볼트, 50 Hz/60 Hz (주 16)
정격 현재 (주 14) [A]: 10.5
허용가능한 전압 동요: AC170 V 삼상 단 하나 단계 ~ 264의 볼트 (주 16)
허용가능한 빈도 동요: ± 5% 안에
조절 회로 전력 공급 입력 전압과 빈도: 단 하나 단계 AC200 V ~ 240의 볼트, 50 Hz/60 Hz
정격 현재 [A]: 0.2
허용가능한 전압 동요: 단 하나 단계 AC170 V ~ 264의 볼트
허용가능한 빈도 동요: ± 5% 안에
전력 소비 [W]: 힘을 위한 30 공용영역: DC24 V ± 10% (필수 현재 수용량: 를 포함하여 0.5 A (CN8 연결관 신호))
제어 방법: 사인파 PWM 통제와 현재 통제 시스템
허용한 재생하는 힘 자동 귀환 제어 장치 증폭기 붙박이 재생하는 저항기 (주 2, 3) [W]: 백
외부 재생하는 저항기 (표준 부속품) (주 2, 3, 11, 12) [W]: >
동적인 브레이크: 붙박이 (주 4)
커뮤니케이션 기능: USB: 개인용 컴퓨터 (씨 Configurator2 통신)에 연결
RS-422/RS-485: 1 32까지 도끼: n 커뮤니케이션 (주 10)
인코더 산출 맥박: 통신 (ABZ 단계 맥박)
아날로그 감시자: 2 수로
위치 콘트롤 모드 최대 입력 펄스 빈도: (열려있는 수집가 때) 4 Mpulses/s (시간 차별 수신기), 200의 kpulses/s
포지셔닝 의견 맥박: 인코더 해결책 (교체 자동 귀환 제어 장치 모터 1) 당 해결책: 22 조금
명령 맥박 확대: 두 배 전자 장치 A/B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10
완전한 폭 조정을 두기: 0개 맥박 ~ ± 65535 맥박 (명령 맥박 단위)
과량 과실: ± 3 교체
토크 한계: 외부 아날로그 입력 (DC0 V ~ + 10의 볼트/최대 토크)에 의하여 모수 조정 또는 세트
속도 제어 형태 속도 제어 범위: 아날로그 속도 명령 1: 2000년의 내부 속도 명령 1: 5000
입력되는 아날로그 속도 명령: DC0 V ~ ± 10 V/정격 속도 (10의 볼트에 회전 속도는에서 바뀔 수 있습니다 [Pr. PC12])
속도 변이 비율: ± 0.01% 이하 (짐 변이: 0%에서 100%년), 0% (힘 동요: ± 10%) ± 0.2% 이하: 단지 (주위 온도 25 ° C ± 10 ° C) 경우의 아날로그 속도 명령
토크 한계: 외부 아날로그 입력 (DC0 V ~ + 10의 볼트/최대 토크)에 의하여 모수 조정 또는 세트
토크 콘트롤 모드 아날로그 토크 명령 입력: DC0 V ~ ± 8 V/최대 토크 (입력 임피던스: 10 kΩ ~ 12 kΩ)
제한 속도: 외부 아날로그 입력 (DC0 V에 의하여 모수 조정 또는 세트 ~ ± 10 V/정격 속도)
위치 결정 양식: 비호환 (주 17)
가득 차있 닫히는 통제: 2 와이어 커뮤니케이션 방법 (주 9)
기계 끝 인코더 공용영역: 미츠비시 고속 직렬 통신
자동 귀환 제어 장치 기능: 진보된 진동 억제 통제 Ⅱ, 적합한 여과기 Ⅱ, 1 접촉 조정 자동 조정하는, 튼튼한 여과기 거친 드라이브 기능, 드라이브 기록병 기능은, 기계로 가공합니다 진단 기능, 힘 감시자 기능, 최고 자취 통제 (주 15), 분실된 동의 개정 기능 (주 15)를
방어적인 기능: 에 현재 커트오프, 재생하는 과전압 마감, 하중 초과 마감 (전자 열), 자동 귀환 제어 장치 모터 과열 보호, 인코더 과실 보호, 재생하는 과실 보호, undervoltage 보호, 즉석 정전 보호, 과속 보호, 과량 과실 보호, 자극 탐지 및 보호의 선형 서보 조종 장치 과실 보호
안전 특징: STO (IEC/EN 61800-5-2)
안전한 성과: - 제3자 증명서 기준: EN ISO 13849-1 종류 3 PL e, IEC 61508 SIL 3의 EN 62061 SIL CL 3, EN 61800-5-2 (주 20)
응답 성과: 8 Ms 또는 더 적은 (→ 에너지 커트오프 떨어져 입력되는 STO)
입력된 맥박을 시험하십시오 (STO) (주 7): 맥박 간격을 시험하십시오: 1개 Hz ~ 25 Hz의 시간 떨어져 시험 맥박: 1명까지 Ms
예상된 평균 위험한 실패 시간 (MTTFd): MTTFd ≧ 100 [년] (314a)
진단 적용 (DC): DC = 매체 (매체), 97.6 [%]
위험한 실패 (PFH)의 평균 확율: PFH = 6.4 × 10 -9 [1의 h]
해외 수락: 국제 기준 및 법률의 기준 고분고분한 pageplease에 통신은 참조합니다.
구조 (보호 급료): 조금 감기에, 여십시오 (IP20)
접촉 설치: - 입력되는 삼상 전력 공급: 그렇습니다 (주 6)
입력되는 단 하나 단계 전력 공급: 부적당한
환경 조건 주위 온도: 가동: 0개의 ° C ~ 얼기), 저장 55 ° C (: -20 ° C ~ (얼기) 65 ° C
주위 습도: 가동/저장: 90% RH 또는 더 적은 (불응식)
대기권: 실내에 (직접적인 햇빛 없음), 거기 그것은 부식성 가스, 가연물 가스, 기름 안개, 먼지 및 먼지가 아닙니다
고각: 해수면의 위 2000 m 또는 더 적은 (주 18)
진동 저항: 5.9 m/s 2, 10 Hz ~ 55 Hz (X, Y, Z 각 방향)
질량 [kg]: 2.1
선박 무게: 3.1 Kg
심천 Wisdomlong 기술 CO., 주식 회사
컨택 담당자: Suki
이메일: wtl2502keji@163.com
Skype: wtl2502
Tel: +86-13268302140
동적인 브레이크
자동 귀환 제어 장치 증폭기 유형 | 모델 번호 | 구입된 품목 |
MR-J4-11KB/A | DBU-11K | - |
MR-J4-15KB/A | DBU-15K | - |
MR-J4-22KB/A | DBU-22K-R1 | - |
MR-J4-11KB4/A4 | DBU-11K-4 | - |
MR-J4-15KB4/A4MR-J4-22KB4/A4 | DBU-22K-4 | S |
MR-J4-DU30KB/A | DBU-37K-R1 | - |
MR-J4-DU37KB/A | ||
MR-J4-DU30KB4/A4 | DBU-55K-4-R5 | - |
기간:
우리는 세계전반 발송하고 T/T와 Paypal를 받아들입니다.
모든 품목은 가용성과 우리의 QA 테스트 및 검사 통과하기에 지배를 받습니다.
반환 시간:
표준 주문 처리는 선택된 선박 방법 플러스 1-2 영업일입니다.
붐빔과 떨어져 시간은 추가 요금을 위해 유효한 서비스합니다
포장하고 취급:
품목은 보호를 위한 주문 선박 판지에서 안전하게 포장됩니다.
발송:
우리는 필요로 할 때 worldwid 사용 UPS, 페더럴 익스프레스, DHL, 또는 트럭 운임을 발송합니다.
목록으로 만들어진 그들 이외에 선편을 사용하기 위하여 부르십시오.
국제적인 고객은 모든 세관 요금, 부가가치세 및 그들에 의해 적용된 다른 요금을 책임집니다
각각 국가.
모든 선적은 완전히 확실히 합니다.
