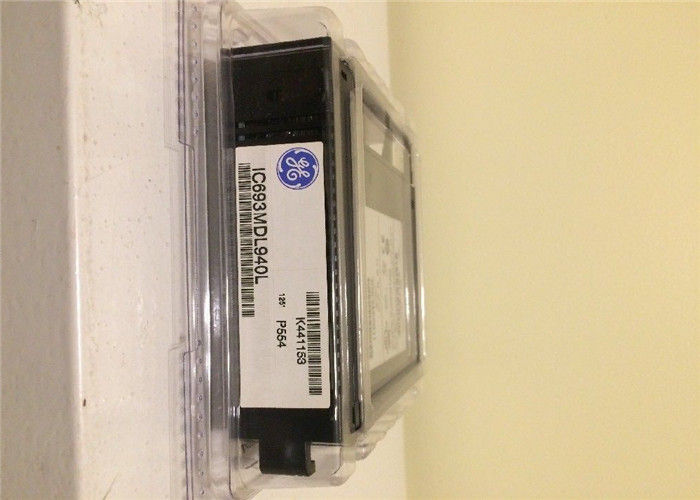

부하 전원 공급 모듈 GE Fanuc IC693MDL940 릴레이 출력 모듈
가등전압
24 볼트 DC, 120/240 볼트 AC (상정 exception에 대한 다음 표 참조)
작동 전압
5~30볼트 DC
5~250 볼트 AC, 50/60 Hz
모듈별 출력16 (각 4개의 출력 4개의 그룹)
격리
필드 사이드와 로직 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드
그룹 간 500 볼트
최대 부하
출력당 2AMP의 파일럿 의무 최대
최대 4AMP
최소 부하10mA
최대 침입5A
응답 시간최대 15ms
응답 시간 종료최대 15ms
전력 소비
배후판에 있는 5 볼트 버스에서 7 mA (모든 출력 가동)
135 mA (모든 출력 가동) 백플레인에 있는 릴레이 24V 버스
다른 우수한 제품
| 야사카와 모터, 드라이버 SG- | 미쓰비시 모터 HC,HA- |
| 웨스팅하우스 모듈 1C-5X- | 에머슨 VE,KJ- |
| 하니웰 TC,TK- | GE 모듈 IC - |
| 펌프 모터 A0- | 요코가와 송신기 |
부분 및 수정 번호:
IC693ALG223
IC693ALG223A
IC693ALG223B
IC693ALG223C
IC693ALG223D
IC693ALG223E
IC693ALG223F
IC693ALG223G
IC693ALG223H
IC693ALG223J
IC693ALG223J
IC693ALG223K
IC693ALG223L
IC693ALG223M
IC693ALG223N
IC693ALG223O
IC693ALG223P
IC693ALG223Q
IC693ALG223R
IC693ALG223S
IC693ALG223T
IC693ALG223U
IC693ALG223V
IC693ALG223W
IC693ALG223X
IC693ALG223Y
IC693ALG223Z
다음 그림은 사용자에 의해 공급되는 부하 장치와 전원 소스를 2amp N.O. 릴레이 출력 모듈에 연결하는 배선 정보를 제공합니다.
릴레 접촉 수명은 인덕티브 로드를 전환할 때, 억제 회로를 사용하는 경우 저항적 로드 접촉 수명에 접근합니다.다음 그림은 AC 및 DC 부하에 대한 전형적인 억제 회로의 예입니다.DC 로드 억제 회로에 표시 된 1A, 200V 다이오드는 산업 표준 1N4935입니다. AC 로드 억제에 표시 된 저항과 콘덴서 는 표준 구성 요소입니다.대부분의 전자 유통업체에서 사용할 수 있습니다..
시리즈 90-30 프로그래밍 가능한 논리 컨트롤러에 대한 2 Amp 릴레이 출력 모듈
사용자가 제공하는 출력 부하를 제어하기 위해 16개의 정상적으로 열린 릴레이 회로를 제공합니다.
각 출력의 출력 스위칭 용량은 2AMPS입니다. 출력 포인트는 네 가지로 배열됩니다.
각 그룹은 공통 전력 출력 터미널을 가지고 있습니다.
출력은 사용자에 의해 공급되는 다양한 부하 장치를 제어할 수 있습니다. 예를 들어: 모터 스타터,
소레노이드 및 표시기. 내부 릴레이 회로에 대한 전력은 +24 볼트 DC로 제공됩니다.
사용자는 현장 장치를 작동하기 위해 AC 또는 DC 전원을 공급해야합니다.
이 모듈에는 피지트가 없습니다.
각 점의 ON/OFF 상태를 제공하는 LED 표시기는
LED는 두 수평 줄에 배치되어 각 줄에 8개의 녹색 LED가 있습니다.
A1부터 8 (점 1부터 8) 로 표시된 줄과 B1부터 8 (점 9) 로 표시된 하단 줄
힌지 문의 내부 및 외부 표면 사이에는 삽입 장치가 있습니다. 모듈 내부로 향하는 표면 (힌지 문이 닫히면) 은 회로 배선 정보를 가지고 있습니다.그리고 회로 식별 정보는 외부 표면에 기록될 수 있습니다.이 모듈은 90-30시리즈 PLC 시스템의 5 또는 10 슬롯 베이스플릿의 I/O 슬롯에 설치될 수 있습니다.
