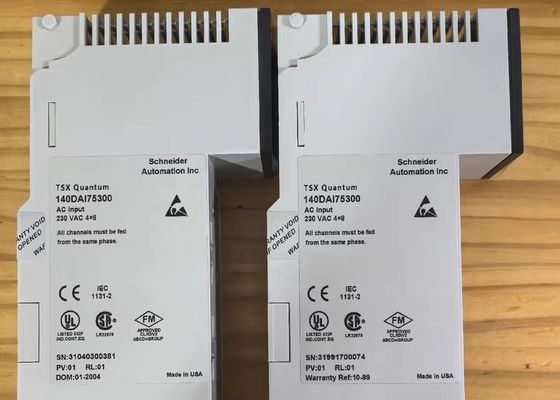

SCHNEIDER 140DAI75300 AC 입력 32 포인트 230 VAC 8포인트 그룹 절연

SCHNEIDER 140DAI75300 AC 입력 32포인트 230 VAC 8포인트 그룹 절연

개요 및 기술 사양
Schneider Electric 140-DAI-753-00은 VAC 개별 입력 애플리케이션을 위해 특별히 설계된 유연하고 신뢰할 수 있는 I/O 모듈입니다. Modicon Quantum 시리즈의 표준 구성 요소로서 산업 자동화 및 공정 제어 시스템에서 중요한 역할을 하며, 입력 처리 및 모니터링을 위한 고급 기능을 제공합니다. 산업 자동화 솔루션의 선구자인 Schneider Electric에서 생산된 140-DAI-753-00 VAC 개별 입력 모듈은 뛰어난 성능과 신뢰성을 보장합니다. Unity Pro, ProWORX 32, Concept을 포함한 다양한 소프트웨어 플랫폼과의 원활한 호환성으로 널리 알려져 있으며, 광범위한 자동화 프레임워크에 원활하게 통합할 수 있습니다.

입력 용량 및 채널 그룹화
32개의 개별 입력 채널을 갖춘 140-DAI-753-00 모듈은 이러한 채널을 4개의 개별 그룹으로 구성합니다. 이 구성은 입력 신호의 관리 및 구성을 단순화하여 시스템 제어 및 모니터링의 효율성을 높입니다. 각 그룹은 독립적으로 절연될 수 있어 전기적 중단으로부터 향상된 보호 기능을 제공하며, 이는 제어 시스템의 무결성을 유지하는 데 필수적인 요구 사항입니다.

전압 및 전류 사양
이 모듈은 230 V AC의 입력 전압 범위에서 작동하며 47–53 Hz 및 57–63 Hz의 두 가지 고유한 작동 주파수 대역을 지원합니다. 각 주파수 대역에 대해 상태 1의 보장된 전압 범위는 175–264 V AC(47–53 Hz에 적용 가능) 및 165–264 V AC(57–63 Hz에 적용 가능)입니다. 작동 주파수에 관계없이 상태 0의 전압 범위는 0–40 V AC로 일관되게 보장됩니다. 230 V AC에서 입력 전류는 작동 주파수에 따라 다릅니다. 47–53 Hz에서 작동할 때는 ≤ 9.7 mA이고 57–63 Hz에서 작동할 때는 ≤ 11.5 mA입니다. 모듈의 임피던스는 31,800 Ohms(47–53 Hz의 경우) 및 26,500 Ohms(57–63 Hz의 경우)의 값을 갖는 용량성으로 설계되었습니다.

응답 시간 및 누설 전류
140-DAI-753-00 모듈은 빠른 응답 시간을 제공합니다. Off-On 전환은 4.9ms에서 라인 사이클의 0.75배까지이며, On-Off 응답 시간은 7.3ms에서 12.3ms까지입니다. 이는 정확하고 신뢰할 수 있는 신호 처리를 보장합니다. 또한 모듈은 낮은 누설 전류(≤ 2.6 mA)를 유지하여 신호 간섭 및 잘못된 트리거링 이벤트를 방지하는 데 도움이 됩니다.

절연 및 전력 소비
절연은 140-DAI-753-00 모듈의 중요한 특성입니다. 그룹 간 및 그룹과 버스 간 모두 최대 1분 동안 1780 Vrms의 절연 등급을 유지합니다. 이 높은 수준의 절연은 작동 안전성을 향상시키고 모듈과 연결된 장치를 전기적 고장으로부터 보호합니다. 또한 모듈은 엄격한 작동 표준을 유지하면서 ≤ 5 W의 전력 소비로 에너지 효율성을 자랑합니다.

신호 및 표시
140-DAI-753-00에는 활성 버스 통신을 위한 녹색 LED 표시등과 외부 고장을 위한 빨간색 LED 표시등과 같은 다양한 로컬 신호 기능이 장착되어 있습니다. 또한 32개의 각 입력 채널에는 자체 녹색 LED 상태 표시등이 장착되어 있어 개별 채널의 작동 상태를 명확하게 확인할 수 있습니다. 이 모듈은 CE 마크를 획득하여 유럽 안전 및 품질 규정을 준수함을 나타냅니다.
