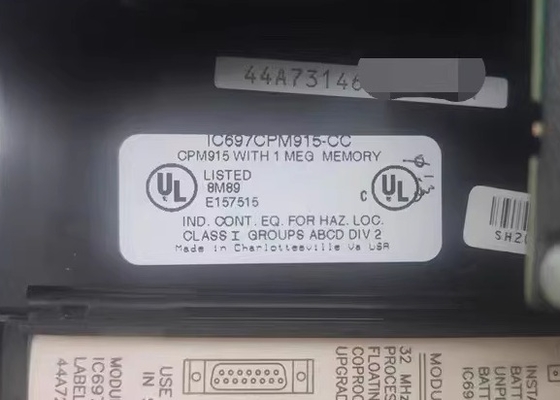

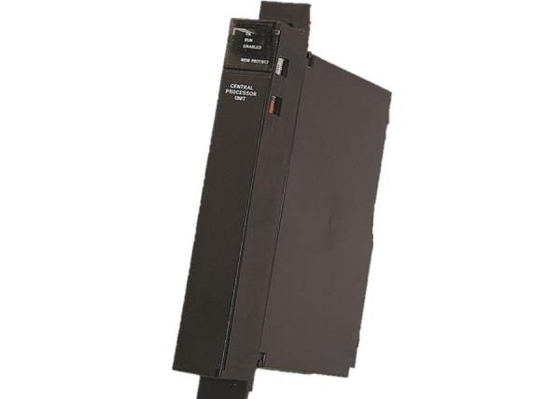

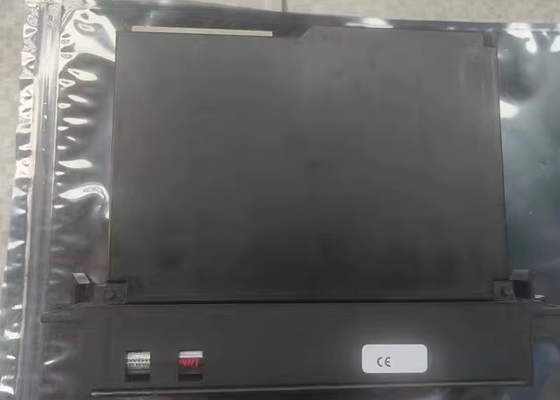

GE Fanuc IC697CPM915 중앙 처리 장치 64mhz 32 비트 플로팅 시리즈 90-70

GE Fanuc IC697CPM915 중앙 처리 장치 64mhz 32 비트 플로팅 시리즈 90-70

더 많은 정보:

GE Fanuc IC697CPM915은 단일 슬롯 프로그래밍 가능한 CPU 모듈으로, 재료 처리 시스템, 산업 기계 및 제조 프로세스를 제어하도록 설계되었습니다.IC697CPM915의 구성은 Windows 또는 MS-DOS 플랫폼과 호환되는 소프트웨어를 사용하여 완료 할 수 있습니다..

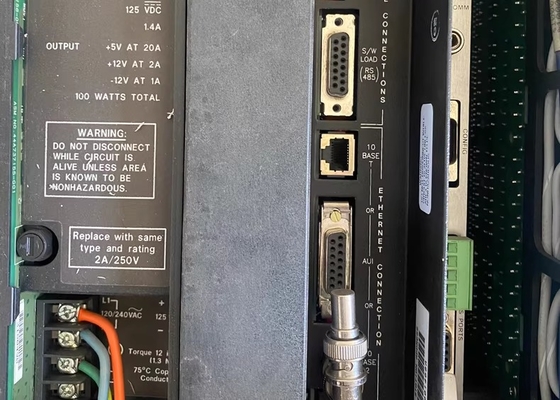

CPU의 프로그래밍은 이더넷 연결 또는 SNP 포트를 통해 두 가지 방법을 통해 달성 할 수 있습니다. 특히,프로그래머 연결을 위해 이더넷을 사용하는 경우 선택적인 이더넷 모듈을 설치해야 합니다.내부 통신을 위해 IC697CPM915는 VME C.1 표준 형식을 준수하여 랙 백플레인을 통해 옵션 모듈 및 I / O 구성 요소와 상호 작용합니다.

이 모듈은 IC697CHS750, IC697CHS782, IC697CHS783, IC697CHS790 및 IC697CHS791을 포함한 특정 GE Fanuc 랙과 완전히 호환됩니다.주요 설치 요건은 IC697CPM915이 랙의 슬롯 1에만 장착되어야 한다는 것입니다.모듈의 운영 제어는 두 가지 목적이 있습니다: 그것은 내장 된 RUN / STOP 스위치를 통해 지역적으로 관리 될 수 있습니다.또는 CPU 모듈의 RS-422/RS-485 일련 포트에 연결된 프로그래머를 통해 원격으로.

IC697CPM915 CPU 모듈에는 네 개의 녹색 LED가 있으며, 이는 CPU의 운영 상태에 대한 실시간 가시성을 제공합니다.그것은 부동 소수점 연산을 지원하는 32 메가헤르츠 프로세서가 장착되어 있습니다.저장된 사용자 데이터를 보호하기 위해,리?? 배터리가 모듈에 통합되어 있습니다. 이 배터리는 PLC 랙에서 전원이 끊어지면 최대 6 개월 동안 명목 메모리 보유를 가능하게합니다.한편 시스템 펌웨어는 안정적이고 장기적인 보존을 위해 플래시 메모리에 저장됩니다.

GE Fanuc 시리즈 60-70 PLC 시스템에서 사용하기 위해 특별히 설계된 IC697CPM915은 5 볼트 DC 버스에서 2.8 Amps의 명소 전류 소비량을 가지고 있습니다.옵션 모듈의 넓은 범위는이 CPU와 호환됩니다, 모든 IC697 LAN 모듈, 복수 코프로세서 모듈 및 IC660, IC661 I/O 및 IC697 아날로그 및 디스크리트 I/O 모듈 가족을 위해 설계된 버스 컨트롤러를 포함한다.
