PLC 5개별 입력 모듈 32 입력 채널 알렌 브래들리 1771-ibn
상세 제품 설명
| 브랜드: |
AB |
모델: |
1771-IBN |
| 모듈 타입: |
디지털 DC 입력 모듈 |
입력 횟수: |
32개 입력 (8의 4개 세트) |
| 일반적인 AC 신호 지연(꺼짐): |
20(+/- 15)ms |
일반 DC 신호 지연(켜짐): |
6(+/- 2)ms(디지털 필터) |
| 강조하다: |
PLC 5개별 입력 모듈, 32 채널 개별 입력 모듈, 알렌 브래들리 1771-ibn |

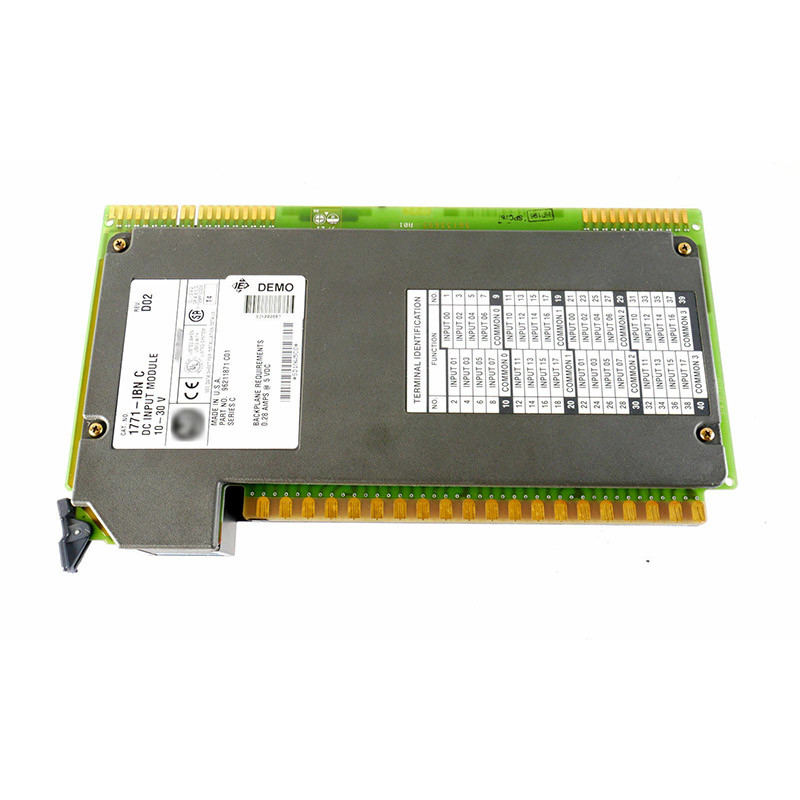

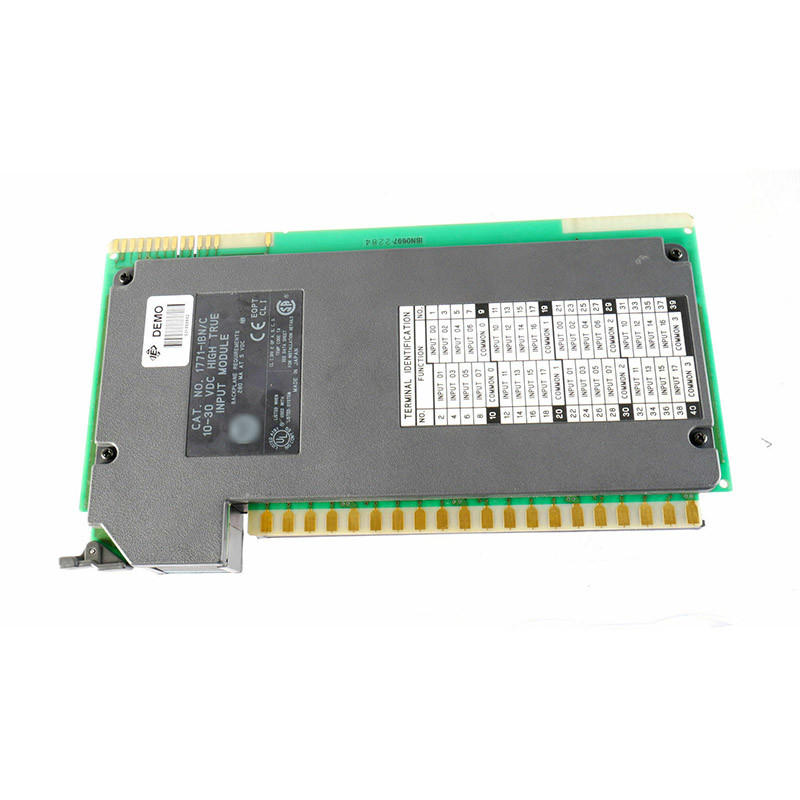

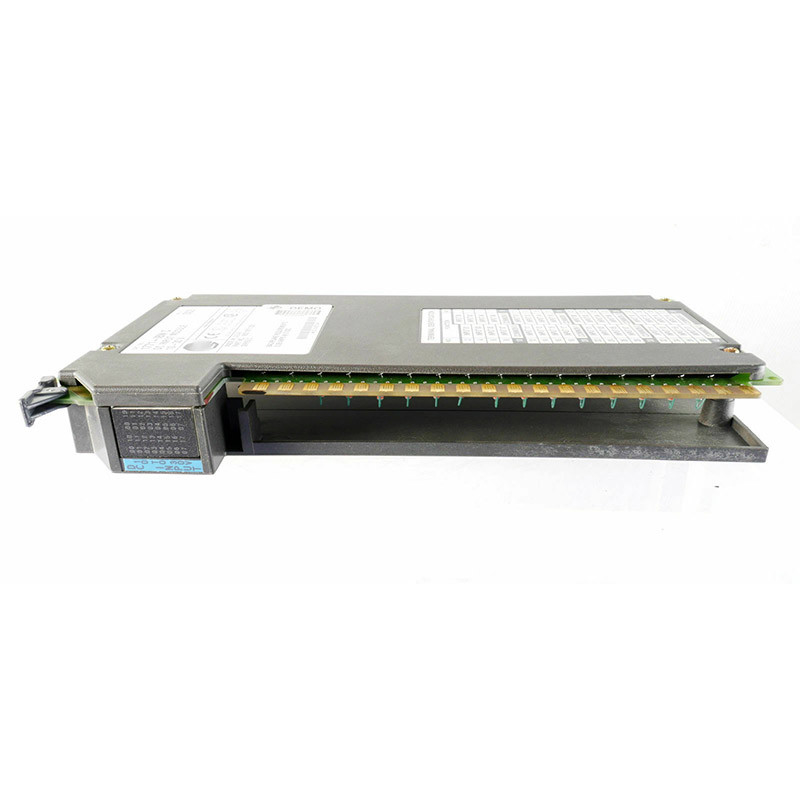

AB 1771-IBN PLC5 디스크리트 입력 모듈 32 (32) 입력
채널 1771-IBN에 대한 기술 사양
| 전형적인 AC 신호 지연 (오프) |
20ms (+/- 15) |
| 와이어링 팔 |
1771-WN |
| 전형적인 DC 신호 지연 (오프) |
제1호 |
| 전형적인 DC 신호 지연 (동) |
6 (+/- 2) ms (디지털 필터) |
| 최대 DC 전류 |
1.7 밀리암퍼 |
| 배후 전류 |
280 밀리암퍼 |
| 동역 작동 전압 |
10~30 볼트 |
| 입력값 수 |
32 입자 (8개씩 4개 세트) |
| 모듈 유형 |
디지털 DC 입력 모듈 |
| 부품 번호/카탈로그 번호 |
1771-IBN |
| 전형적인 DC 신호 지연 (오프) |
제1호 |
1771년경
AB 1771-IBN는 블레튼 1771 제품군의 24VDC 디스크리트 입력 모듈입니다.이 모듈은 스위치와 같은 외부 신호 장치를 인터페이스하는 데 사용되는 프로그래밍 가능한 논리 컨트롤러 (PLC) 모듈입니다., 센서, 24VDC 전압 또는 10-30VDC 범위의 신호 전압의 흐름을 허용하는 보조 접촉.
1771-IBN는 명목 입력 범위 4.7 mA @ 10VDC 또는 15.6 mA @ 30VDC로 32개의 입력 채널을 갖추고 있다. 최소 오프 상태 전류는 1.7 mA @ 5VDC이다.이 모듈의 각 채널은 5VDC의 오프 상태 전압을 가지고 있습니다., 최대 및 ON 상태 전압은 10VDC, 최소입니다. 모듈의 입력 신호 지연은 6 ms +/- 2 ms 저에서 높은 전파 및 높은에서 낮은 전파입니다. 16.4 와트의 전력 소모가 있습니다.최대 및 열 분산 53.3 BTU/Hr 최대 및 최소 5.1 BTU/hr 최소 분산. 이 모듈은 5VDC에서 최대 280 mA의 역평면 전류 도출량을 갖는다.
이 입력 모듈에 신호 장치를 종료 할 때 적절한 전선 크기는 0.25-2.5 mm2입니다. (22...14 AWG) 고체 또는 밧줄로 된 구리 와이어, 단열도 75 °C (167 °F) 이상, 최대 단열 두께 1.2 mm (3/64 in.). 그것은 캐탈로그 번호 1771-WN의 필드 배선 팔을 요구합니다.
1771-IBN은 PLC5 제품군 전체의 프로그래밍 소프트웨어인 RSLogix5 프로그래밍 소프트웨어를 사용하여 구성됩니다.1771-IBN는 모듈의 각 채널을 직접 나타내는 32-비트 레지스터를 소비또한, 1771-IBN는 입력 채널의 각에 전용 된 32개의 LED 표시기를 갖추고 있습니다.
그것은 PLC 데이터 테이블에 대응하는 비트의 상태를 직접 제어합니다. 그것은 PLC 제어 시스템에 입력값을 추가 할 수있는 공간 절약 수단과 함께 모듈형 디자인을 제공합니다.1771WN 배선 팔을 가지고 있습니다. 배선을 분리할 필요가 없도록 모듈을 교체합니다.C 시리즈 모듈이며 1/2 및 1 슬롯 I/O 어드레싱을 지원합니다. 건조 접촉 스위치, 전기 기계적 송신기,그리고 선택 스위치와 누르기 버튼과 같은 패널 전환 장치.
1771-IBN 모듈은 10 - 60V DC 싱크 (소스 로드) 전압 범주와 32개의 입력을 가지고 있다. 10 - 30V DC의 운영 전압 범위가 있다.그것은 상동 상태에서 6ms (+/-2) 의 전형적인 신호 지연과 DC 상태에서 6ms (+/-2) 의 전형적인 신호 지연을 가지고 있습니다.최대 오프 스테이트 전류는 1.7mA이며 백 플레인 전류 부하는 280mA입니다. 최대 전력 소모는 15.6W이며 열 소모는 53.3 BTU / hr입니다.그것은 PLC 프로세서를 포함하는 1771 I / O 차체에 설치됩니다.오른쪽 슬롯에 넣기 위한 키 밴드는 상부 커넥터에 대한 핀 18과 20 사이이고 하부 커넥터에 대한 핀 14과 16 사이입니다.
1771-IBN 모듈은 전면 패널에 32 개의 상태 표시기가 있습니다. 전기적 변동으로부터 시스템 회로를 보호하기 위해 광 전기적 격리를 포함합니다.그것은 또한 전기 소음을 줄이기 위해 입력 필터 기능을 포함.
