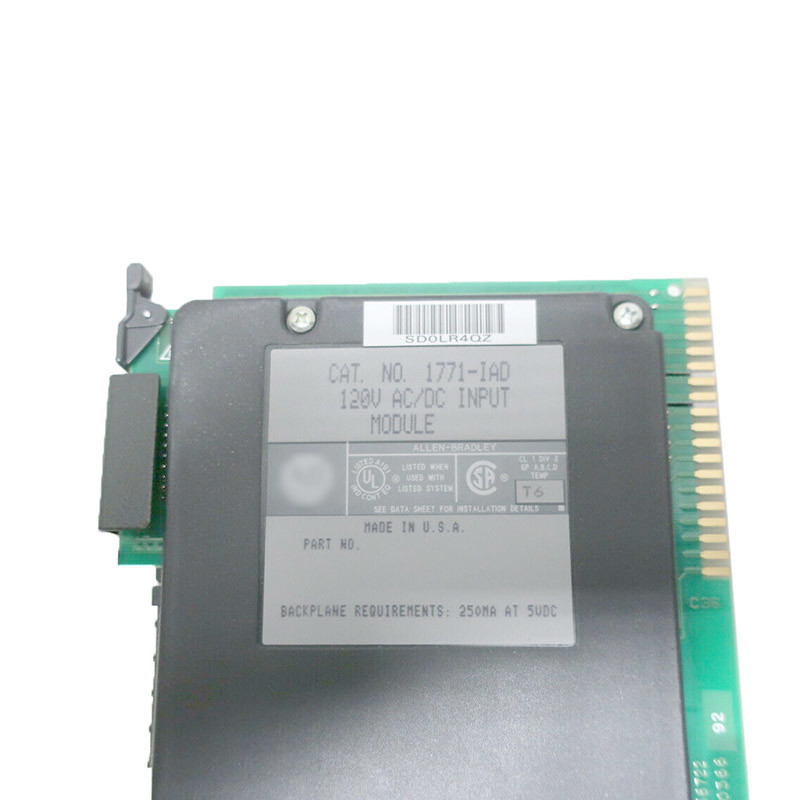

16 채널 개별 입력 모듈 알렌 브래들리 1771-IAD AC DC

AB 1771-IAD는 디스크리트 입력 모듈이다. 이 모듈은 프로그래밍 가능한 논리 제어기 (PLC) 1771의 일부이다.이 모듈은 50/60 Hz와 125VDC의 주파수로 120VAC와 같은 AC 및 DC 신호 전압을 수용하도록 설계되었습니다.16 (16) 개의 입력 채널을 가지고 있으며 1771-A1B에서 A4B 또는 나중에 보편적인 I / O 차시와 같은 1771 차시의 다양한 설치에 호환됩니다.또한 1771-AM1 및 AM2 차체에 설치될 수 있습니다..

1771-IAD는 주로 버튼, 다양한 종류의 스위치, 릴레, 접촉기 및 기타 장치의 보조 접촉기와 같은 분리 장치의 인터페이스를 위해 사용됩니다.

1771-IAD는 120V ac/60Hz: 5ms (+3ms) 또는 20ms ((+5ms) 선택 가능한 120V dc: 3ms (+0.1ms) 또는 10ms (+1ms) 가 켜서 켜는 전환과 25ms (+5ms) 가 120V ac 또는 dc가 켜서 켜는 전환을 위해 선택됩니다.. 그것은 79 VAC에서 138VAC 또는 VDC의 온 상태 전압 범위를 가지고 있습니다. 그것은 최대 8.8 와트 및 최소 1.0 와트의 전력 소모를 가지고 있습니다.최소5V로 195mA의 배후 전류가 있습니다.

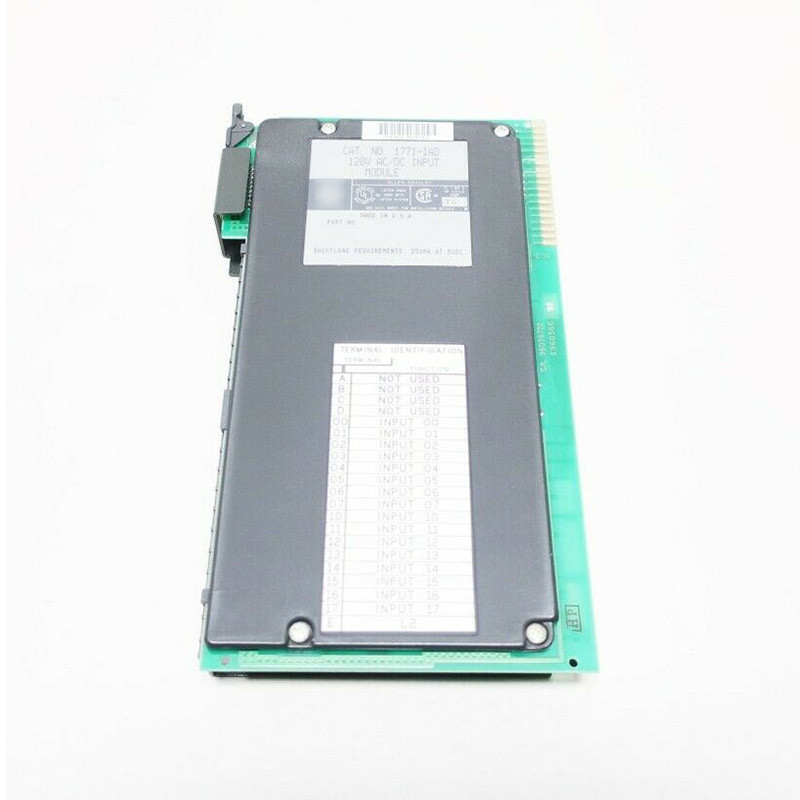

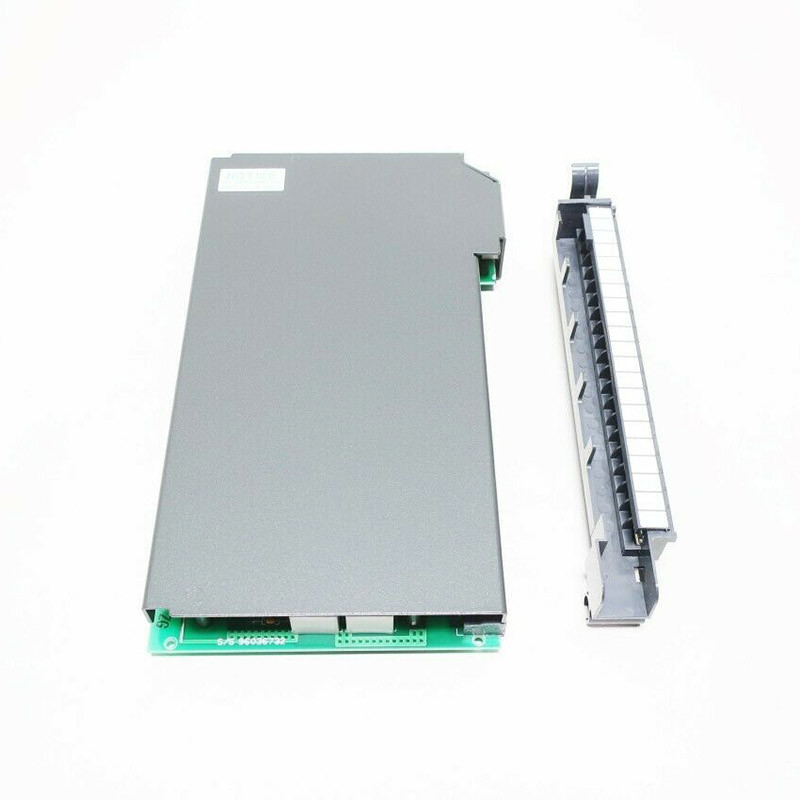

1771-IAD는 1771-WH의 필드 배선 팔을 사용합니다. 이 필드 배선 팔은 제거 가능한 터미널 블록과 비교됩니다.모듈형 배선 및 입력 모듈의 간소화 설치 및 유지 보수에 사용됩니다.호환 가능한 체시에 1771-IAD를 설치 할 때 10에서 12 또는 14에서 16 사이의 키 위치를 요구합니다.

AB 1771-IAD는 PLC 5 디지털 AC/DC 입력 모듈입니다. 그것은 다양한 입력 장치의 정보를 포함합니다.켜고 끄는 센서와 액추에이터와의 인터페이스를 위해그것은 공간 절약 및 주머니 친화적 인 방법을 가진 모듈형 디자인을 제공합니다. PLC 제어 시스템에 입력 추가. 그것은 모듈을 대체하기 위해 1771-WH 배선 팔과 함께 제공됩니다.전선을 분리할 필요가 없도록D 시리즈 모듈이며 1⁄2, 1 및 2 슬롯 I/O 어드레싱을 지원합니다.

1771-IAD 모듈은 120V AC/DC 전압 범주와 16개의 입력을 가지고 있다. 79 - 138V AC 또는 79 - 138V DC의 운영 전압 범위가 있다. AC 상태에서 전형적인 신호 지연이 5ms (+/-3) 이다.3ms (+/-0).1) 또는 DC 상태에서 10ms (+/-1) 와 AC/DC 상태에서 25ms (+/-5) 이 있습니다. 최대 AC 전류는 3mA, DC 전류는 0.8mA이며 뒷면 전류 부하는 195mA입니다.최대 전력 소모량은 8입니다.8W 및 30.1 BTU / h의 열 분산. PLC 프로세서를 포함하는 1771 I / O 차체에 설치됩니다.오른쪽 슬롯에 그것을 넣어 키링 밴드 상부 커넥터에 대한 핀 14 및 16 사이와 아래 커넥터에 대한 핀 10 및 12 사이입니다.

1771-IAD 모듈은 앞 패널에 시스템 논리 측면 표시를 위해 녹색 모듈 활성 표시기 1 개와 빨간색 상태 표시기 16 개가 있습니다.그것은 전기적 transients로부터 시스템 회로를 보호하기 위해 optoelectrical 격리 포함그것은 또한 입력 필터 기능을 포함합니다 전기 소음을 줄이기 위해.
