제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | AB | 모델: | 1771-OM |
---|---|---|---|
모듈 타입: | 디지털 AC 출력 모듈 | 출력의 수: | 8개의 출력 |
전압 범주: | 220볼트 AC | AC 동작 전압: | 184-250볼트 |
백플레인 전류: | 225밀리암페어 | 출력당 최대 연속 전류: | 2 암페어 |
하이 라이트: | 2 Amp 디지털 AC 출력 모듈,1771 OM 디지털 AC 출력 모듈,225 밀리암페어 PLC 출력 모듈 |
브랜드 | AB |
부문 번호/카탈로그 번호 | 1771-OM |
모듈 유형 | 디지털 AC 출력 모듈 |
출력 수 | 8 출력 |
전압 범주 | 220 볼트 AC |
AC 작동 전압 | 184-250 볼트 |
배후 전류 | 225 밀리암퍼 |
출력당 최대 연속 전류 | 2 암퍼 |
모듈당 최대 전류 | 6 암퍼 |
와이어링 팔 | 1771-WA |
모델 상태 | 이전 모델 |
코팅 | 양복 |
전형적인 AC 신호 지연 (오프) | 45ms (+/- 15) |
전형적인 DC 신호 지연 (오프) | 50ms |
와이어링 팔 | 1771-WH |
장착 | 래크 장착 |

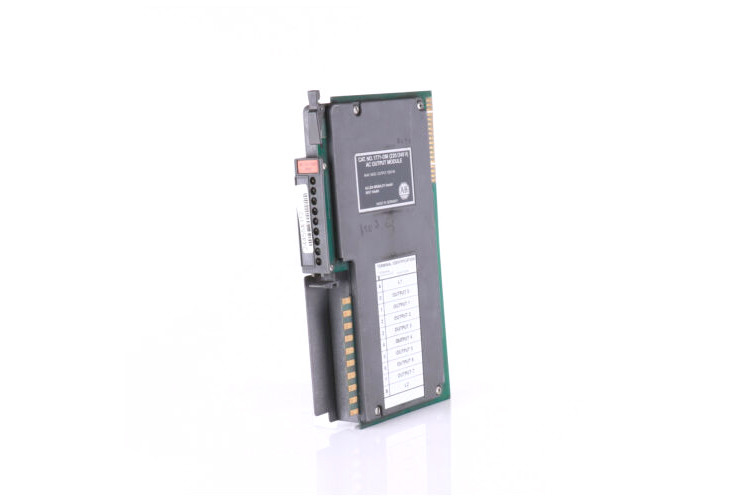

AB의 1771-OM PLC 5 디지털 AC 출력 모듈은 1771 I/O 차체의 모든 슬롯에 위치한 8 개의 융합된 AC 트리아크 출력을 가진 출력 모듈입니다. It has an operational output voltage range of 184-250V AC at 47 - 63Hz with an output current of 2A which must not exceed 6A for the entire module and a current surge of 20A for 100ms on each output repeatable every 10 seconds220V AC와 60Hz에서 모듈이 계속 작동하도록 필요한 최소 전류는 60mA이며, 이보다 낮은 값에서 Triac 출력은 작동하지 않습니다.1771-OM은 ON 상태 최대 전압 손실 1.6V 2A로 출력 누출 전류당 2mA로 220V AC에서 오프 상태에서 모듈은 I/O 체시에서 5V DC (+5%) 로 225mA의 뒷면 전류를 흡수합니다.
작동 시 1771-OM은 최대 열의 45.1 BTU/hr를 13.2-와트 전력 소모 및 모듈은 UL 및 CSA 정해진 표준을 충족하거나 초과하는 전압 격리를 제공합니다그 회로 는 3/64 인치 (1.2 mm) 두꺼운 단열과 14 가이드 (2 mm2) 스트랜드 와이어로 구성되어 있으며 모듈의 출력은 2A, 250V 3AG 정상 블로 피우스와 융합됩니다. The 1771-OM requires a field wiring arm with a 7 by 9 inch-pounds field wiring screw torque and the module is keyed to the I/O chassis by connecting the connector band between pins 6 and 8 and pins 28 and 30CE, UL 및 CSA 인증을 받았으며 0 ~ 60 0C (32 ~ 140 0F) 사이의 온도 범위에서 5 ~ 95% 비 응축 상대 습도에서 표준 성능 사양을 충족하도록 설계되었습니다.
