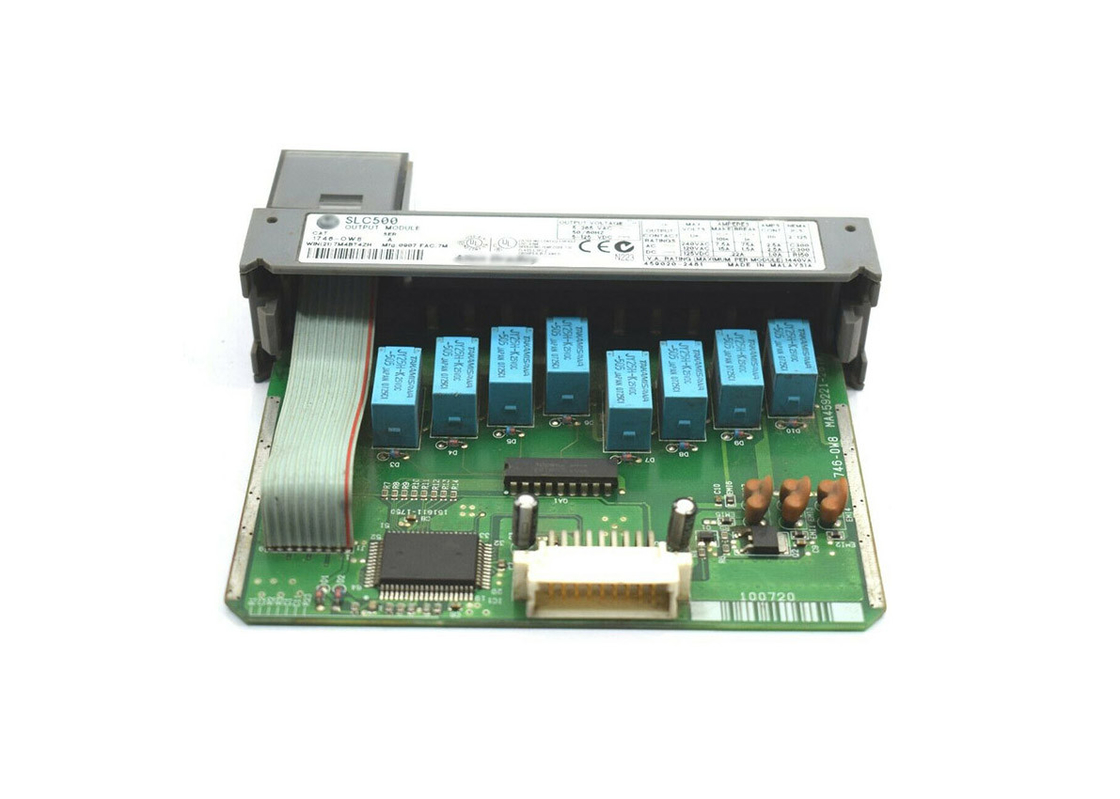

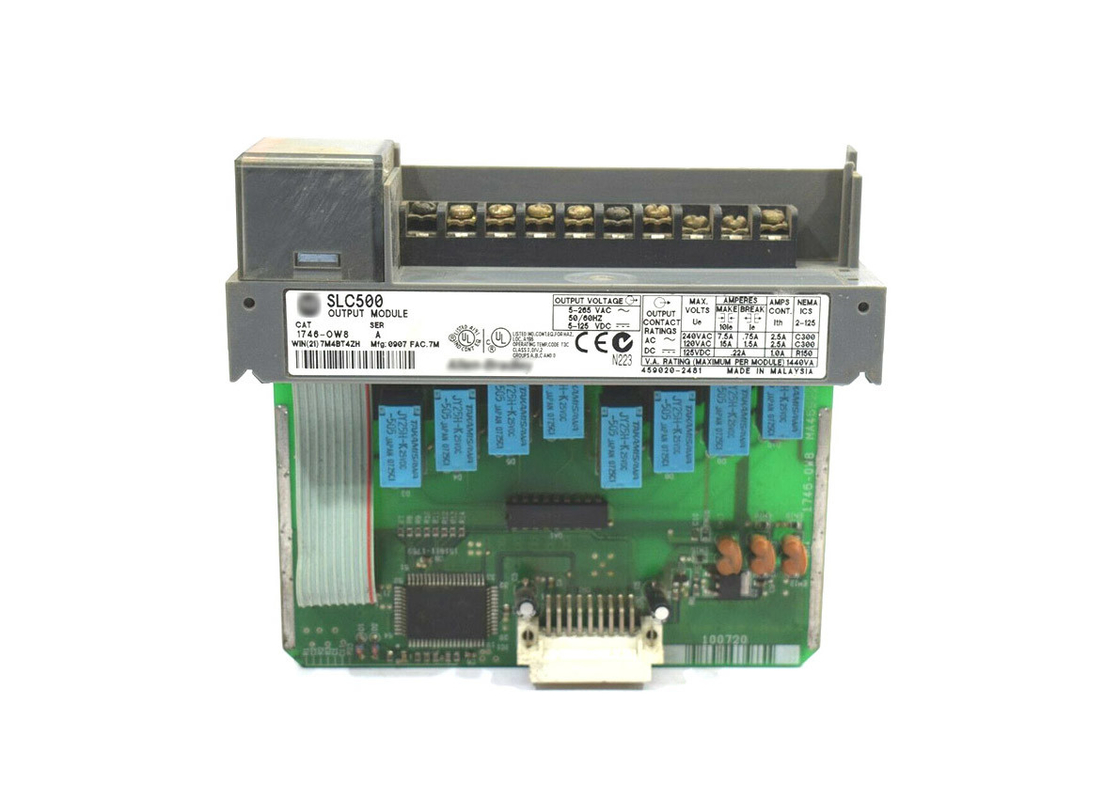

알렌-브래들리 1746-OW8, SLC 500 디지털 접촉 출력 모듈
-
-
큰 이미지 :
알렌-브래들리 1746-OW8, SLC 500 디지털 접촉 출력 모듈
|
제품 상세 정보:
원래 장소: |
미국 |
브랜드 이름: |
AB |
모델 번호: |
1746-OW8 |
결제 및 배송 조건:
최소 주문 수량: |
1 |
가격: |
negotiable |
포장 세부 사항: |
본래 상자에서 새로운 |
배달 시간: |
5-8 작업 일수 |
지불 조건: |
전신환 |
공급 능력: |
100 |
|
상세 제품 설명
브랜드: |
알렌-브래들리 |
모델: |
1746-OW8 |
시리즈: |
SLC 500 |
모듈 타입: |
디지털 접촉 출력 모듈 |
출력: |
8 |
동작 전압: |
5-265 볼트 에이씨 또는 5-125 볼트 DC |
출력형: |
아웃되지 않은 잔류 선수 중계 접촉점 |
애플리케이션: |
중계 접촉점 출력 (공통인 것마다 4) |
하이 라이트: |
240VAC 고립된 계신기 출구 모듈, PLC 고체 상태 마이크로컴퓨터 모듈, ESCPP 정논리 출력 모듈 |
알렌-브래들리 1746-OW8, SLC 500 디지털 접촉 출력 모듈
1746-OW8을 위한 기술적 요구
제조사 |
로크웰 자동화 |
브랜드 |
알렌-브래들리 |
부품번호 /는 아니오 분류합니다. |
1746-OW8 |
시리즈 |
SLC 500 |
모듈 타입 |
디지털 접촉 출력 모듈 |
출력 |
8 |
동작 전압 |
5-265 볼트 에이씨 또는 5-125 볼트 DC |
그룹의 위 |
2 |
그룹 당 포인트 |
4 |
출력형 |
아웃되지 않은 잔류 선수 중계 접촉점 |
애플리케이션 |
중계 접촉점 출력 (공통인 것마다 4) |
경향 / 출력 (120 VAC) |
1.5 amps |
스텝 응답 |
60 밀리초에, 밖에 2.5 밀리초 |
경향 / 출력 (24VDC) |
1.2 amps |
백플레인 전류 |
0.85-0.9 A |
신호 지연, 최대 저항부하 |
= 10.0 부인 꺼짐 상태 = 10.0 부인에 |
프로그래밍 소프트웨어 |
르슬오기스 500 |
1746-OW8에 대하여
알렌-브래들리 1746-OW8 SLC 500 디지털입력모듈은 8 (8) 출력이 딸려 있습니다. 이 모듈은 AC / DC 중계기의 전압 범주를 가지고 있습니다. 작동 온도는 -25-60 deg입니다. 셀시우스 (-13-140 deg. 화씨)과 비작동 온도는 -40-85 deg입니다. 셀시우스 (-40-185 deg. 농축 없는 5-95%로부터의 상대 습도와 화씨). 작동은 10-500 Hz에 이 모듈의 진동은 2g 이고 작동이 이 모듈의 충격은 30g 입니다. 알렌-브래들리 1746-OW8은 점마다 0.138 와트로 3.7 와트의 최대 열 낭비를 가지고 있습니다.
알렌-브래들리 1746-OW8 디지털입력모듈은 47-63 Hz에 5-125V DC와 5-265V AC의 작동 전압 범위를 가집니다. 이 모듈의 5V DC에 있는 백플레인 전류는 85 마입니다. 이 모듈의 24V DC에 있는 백플레인 전류는 90 마입니다. 알렌-브래들리 1746-OW8은 열린 형식 장비로서 공급됩니다. 1746-OW8은 산업 환경에 사용하기 위해 의도됩니다. 지역 2 환경에 적용될 때 이 모듈은 오염 2 보다 더 높게 아니오 오염도와 환경에 설치되어야 합니다 (EN / IEC0664-1 출판물에서 규정된 것처럼). 구내는 장치 또는 도구에 의하여 접근하기 쉬운 유일하여야 합니다. 전력이 제거되었지 않는 한 장비를 끊으지 마세요. 그것이 있는 분야가 위험하면 장비를 끊으지 마세요. 만약 이것이 무시당하면, 위험한 아아크가 만들어질 것입니다.
알렌-브래들리 1746-OW8은 SLC 500 프로그램 논리 제어기 (PLC) 플랫폼과 함께 사용되는 알렌-브래들리의 만들어진 8 (8) 채널 계신기 출구 모듈입니다. 그것은 SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04와 SLC 5/05 제어기에 대한 용도로 고정되거나 모듈 방식 하드웨어와 특히 호환 가능합니다.
5 -125 VDC와 5 - 265 VAC의 동작 전압 범주와 이 모듈을 사용하세요. 이 모듈은 다르거나 동일 전압과 작전을 허락하기 위해 그룹마다 4Four (4) 채널과 2 (2) 그룹으로 분할됩니다. 서지 억제 장치는 모듈의 계획된 운영 수명을 극대화하기 위해 설치될 수 있습니다.
르슬오기스 500 프로그래밍 소프트웨어를 사용하여 이 모듈을 구성하세요. SLC 프로세서는 제쳐놓고, 이 모듈은 멀리 있는 입출력 토폴로지에 사용하기 위해 적합합니다. 멀리 있는 입출력 샤시에서 사용될 때, 샤시의 슬롯 0은 SLC 통신 어댑터에 대하여 500명 준비됩니다. 다른 슬롯은 이 모듈을 위해 적합합니다.
1746-OW8의 사용과 함께, 삽입 계전기의 필요는 제거될 수 있습니다. 삽입 계전기는 일반적으로 다른 전압 카테고리와 작동을 위해 사용됩니다. 이 모듈이 이미 언급된 능력을 지원한 것처럼, 패널 공간을 저장하고 비용 효율성을 증가시키면서, 중간 삽입 순회에 대한 필요는 제거됩니다.
이 모듈은 최대 저항부하에 10.0 부인 포 ON과 떨어져서 전이의 비슷한 신호 지연 평가를 가지고 있습니다. 이 모듈은 등급 1, 본부 2 운영에 대해 인증됩니다. 모듈 당 직류는 8.0으로 16.0 암페어 AC입니다 한 그룹마다. 그것은 설치 위치에 상관없이 샤시의 단일 슬롯을 차지합니다.
