제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697MDL341 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 상품 종류: | 분리 출력 모듈 |
| 정격 전압: | 120/240 Ｖ AC | 출력: | 12 |
| 출력 전류 / 핵심: | 2 A | 출력 전류 / 모듈: | 16 A |
| 경향은 요구했습니다: | 0.25 A | 보증: | 1년이요 |
| 하이 라이트: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

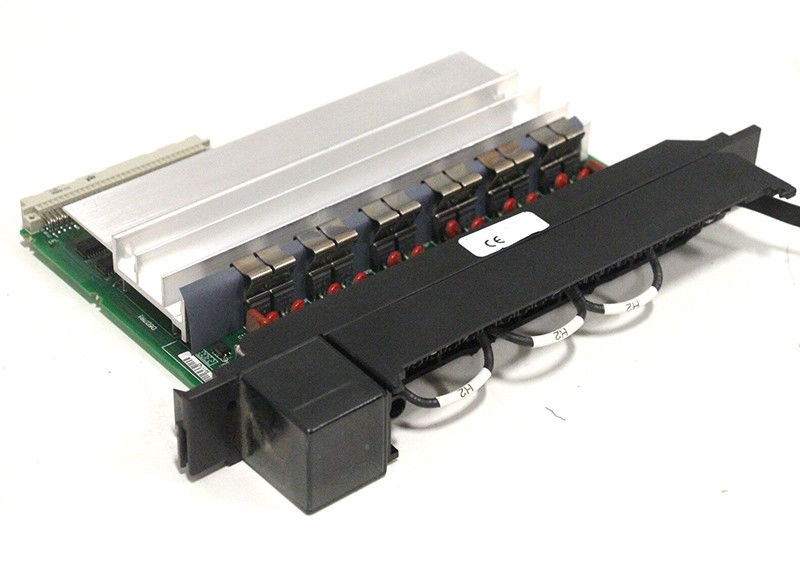

IC697MDL341은 90-70 시리즈를 위한 GE의 120 / 240 VAC 분리 출력 모듈입니다. 이 모듈은 AC 공급에 다른 단계의 사용을 보증하기 위해 12 고립점을 갖추고 있습니다. 그것은 귀납적이고 빛나는 로드의 인상적 범위를 고려하기 위해 점 당 2 앰프 내력과 10x 정격 전류에 있는 높은 침입 내력을 가집니다. 모듈의 출력은 각각이 3.15개 앰프 치환성 퓨즈와 융합했다는 것 입니다.
IC697MDL341 모듈은 ON을 제공하기 위한 발광 다이오드 표시기 또는 회로에서 논리 측면 위의 각각 포인트의 차단 상태를 이용합니다. 덧붙여, 모듈의 상부에 발견된 퓨즈의 상태를 드러내는 LED가 있습니다. 만약 1 또는 더 많은 퓨즈가 불어야 하면, 이 LED가 ON을 보여줄 것입니다. 모듈은 필드에서 비슷한 모듈 타입과 정확한 대체를 보증하기 위해 기계적으로 키입력됩니다. 사용자는 입출력 참조를 구성하고 편리하게 점퍼 또는 모듈 위의 감광 스위치가 필요하지 않습니다.
솔레노이드와 모터 스타터들과 지표를 포함하는 부하 장치는 이 모듈의 사용으로 이익을 얻을 수 있습니다. 점 당 2 amps의 등급은 각각 점의 장기 전류용량에 적용됩니다. 모듈 이내에 전체적 방열은 16 amps내로 최대 전류를 한정합니다. 각각 출력은 일시적으로 그것의 장기 전류 등급보다 더 큰 과전류를 수행할 수 있습니다. 상승이 반복될 수 있는 금리는 기기의 전류 등급에 의존하고 시간의 퍼센트 기기가 ON (또는 듀티 싸이클) 입니다.
IC697MDL341 모듈은 기계적으로 키입력됩니다. 이것은 주어진 슬롯에서 또 다른 타입을 위한 원 모듈의 고의가 아닌 대체를 방지합니다. 키는 연결기 발견된 이사회에 별개 모양을 장착합니다. 각각 키는 IC697MDL341 모듈로 판매하기 전에 포장됩니다.
| 정격 전압 : | 120/240 볼트 에이씨 |
| 출력의 수 : | 개별적으로 분리된 12 |
| 출력 전류 : | 핵심 당 2 Amps, 모듈 당 16 Amps |
| 경향은 요구했습니다 : | 0.25 Amps |
| Freq : | 47 내지 63 Hz |
| DC 전력 : | 부정 |
|
정격 전압 : 모듈 당 출력 : |
120/240 볼트 AC 개별적으로 분리된 12 |
| 차단 : |
1500 볼트 - 후면에 대한 어떠한 출력 핵심 사이의 500 볼트 |
| 출력 전압 레인지 : 출력 전류 : |
핵심마다 최대인 47-63 Hz 2 amps인 85 내지 264 볼트 AC 모듈마다 최대인 16 amps |
| 아웃풋캐릭터이스틱스 | |
| 유입 전류 : | 한 주기 (20 부인)을 위해 최대인 20 amps |
| 출력 전압 드롭 : | 1.5 볼트 최대 |
| 응답 보충 시간 : | 1 부인 최대 |
| 응답 휴일 : | 1/2 사이클 최대 |
| 출력 누출 : | 120 볼트 AC에 있는 3 마 최대 |
| 240 볼트 AC에 있는 6 마 최대 | |
| 5대 Ｖ 버스로부터 요구된 경향 : | .25개 앰프 |
| VME | 제도는 VME 기준 C.1을 지원하기를 계획했습니다 |
