GE FANUC IC693MDL750 12/24 네거티브 로직 DC 출력 모듈 90-30

GE FANUC IC693MDL750, 12/24 부정 논리 DC 출력 모듈

90-30

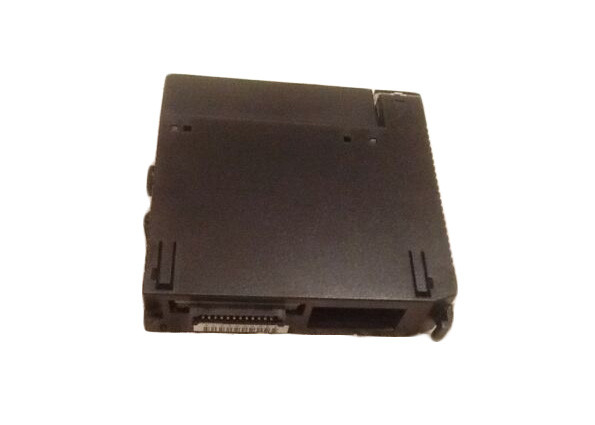

제품 설명

GE Fanuc 90-30 IC693MDL750는 12/24 음 논리 DC 출력 모듈이다.이 모델은 부정적 로직 특성 때문에 현재는 부정적인 버스 전력 단말기 또는 일반 사용자로 부하에서 떨어집니다. 출력 장치는 출력 모듈과 전력 버스 사이에 배치됩니다. IC693MDL750 모듈에 필요한 평판 전압은 12/24 볼트 DC이며 출력 전류는 최대 0.1점당 3AMPS, 1점당 최대 2AMPS, 140°F의 작동 온도.

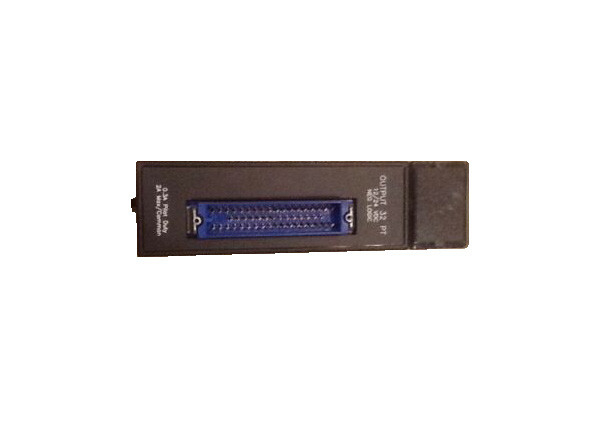

IC693MDL750는 사용자의 출력 장치에 출력 회로에서 연결을 만들기 위해 앞쪽 끝에 50 핀 연결 장치 설정을 호스팅합니다. 또한,그것은 8개의 출력 포인트와 함께 4 개의 동등한 그룹으로 분리 된 32 출력 포인트로 장착됩니다., 각 그룹에는 공통 출력 단말기가 있습니다.

현장 장치는 사용자가 직접 또는 Weidmuller 터미널 블록을 사용하여 IC693MD750에 연결 할 수있는 외부 전원 공급 장치에서 작동합니다.직접 배선 방법은 모듈 끝에서 여성 커넥터와 다른 끝에서 벗겨 전선으로 구성됩니다터미널 블록은 각 끝에 두 개의 커넥터를 가진 GE Fanuc의 케이블을 사용하며, 이는 터미널 블록에 배치된 DIL-레일을 IC693MD750의 모듈 커넥터와 연결합니다.

C693MD750는 소레노이드, 표시기 및 모터 스타터와 같은 부하 장치와 호환됩니다. 이 모듈에는 LED 표시기가 없습니다.사용자가 각 회로의 상태를 알고 싶다면, 그는 90-30 프로그래밍 가능한 논리 제어 시스템에서 입력 또는 출력 슬롯의 어느 하나에 LED 표시기와 모듈을 설정할 수 있습니다.

IC693MDL750에 대해

IC693MDL750모듈32 포인트 I/O 모듈이다. 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러와 함께 사용하도록 설계된 GE Fanuc의 일련의 디지털 I/O 모듈의 일부이다. IC693MDL750모듈5 슬롯 또는 10 슬롯 기판을 가진 90-30 시리즈 PLC의 모든 슬롯에 설치 할 수 있습니다. 모듈에는 LED 표시기가 없습니다.출력 회로에서 연결을 50pin 커넥터를 통해 출력 장치로 만들 수 있습니다. IC693MDL750의 앞쪽에 장착됩니다.모듈IC693MDL750의 출력 특성모듈모터 스타터 및 표시기와 같은 여러 사용자 장치와 호환됩니다. 사용자 장치에 대한 전력은 사용자가 공급해야합니다. IC693MDL750모듈12 ~ 24 볼트 DC로 등급이 지정되어 있으며 부정적인 논리 출력 모듈입니다. 총 32개의 출력 포인트가 8개의 4개의 그룹에 있습니다. 각 그룹에 2개의 공통 핀이 있습니다.

IC693MDL750 모듈은 사용자 부하에서 부정적인 전력 버스 또는 사용자 일반 및 IC693MDL750로 전류를 침투모듈따라서 부정적 논리적 특성을 가지고 있습니다. IC693MDL750에 의해 추출되는 최대 전류모듈PLC 뒷판에 있는 5 볼트 DC 등급 버스에서 21 밀리암프 (모든 출력이 켜져 있는 상태) 이다. 한 포인트당 최대 출력 전류는 0.3 암프이다.최대 출력 전류는 140도 파렌헤이트에서 2Amp입니다. 최고 출력 전압 하락 값은 0.24 볼트입니다. GE Faunc는 사용되지 않은 IC693MDL750 모듈을 -40에서 185도 파렌헤이트 사이의 주변 온도에서 보관하는 것이 좋습니다.IC693MDL750을 가진 기판을 보관하기 위해 IP 54 등급을 가진 장을 사용해야 합니다.모듈.
