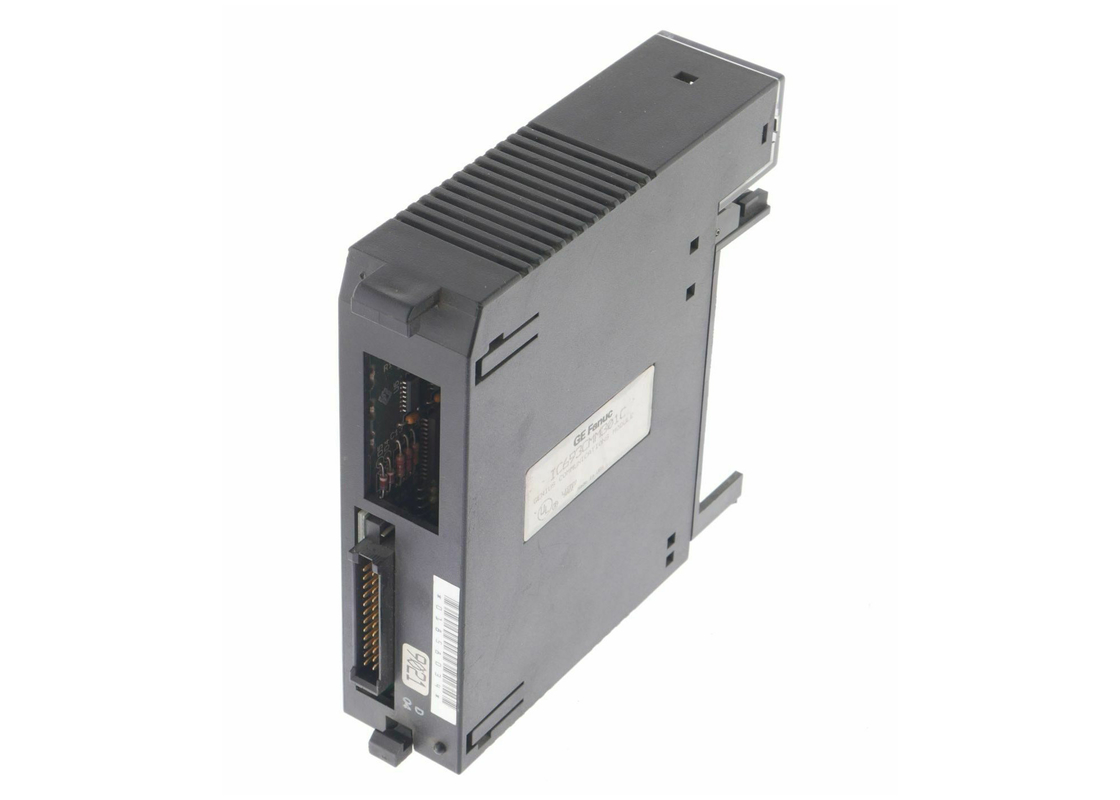

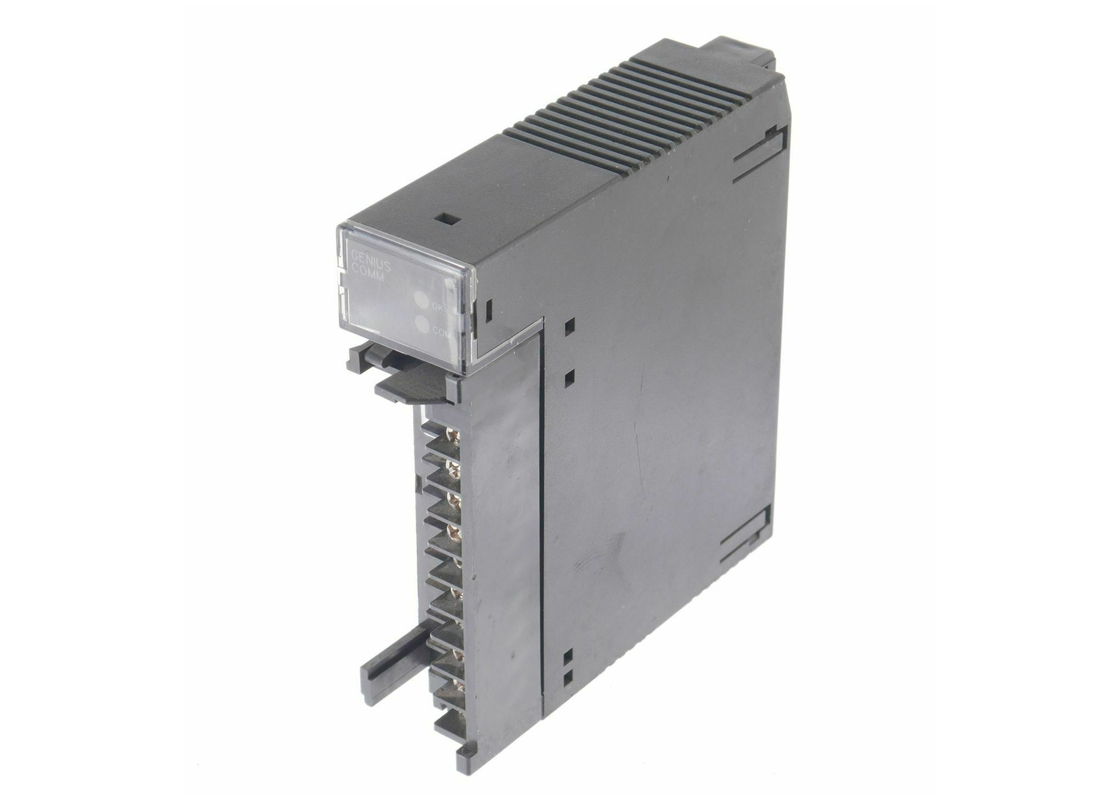

시리즈 90-30 PLC를 위한 GE 파눅 IC693CMM301 지능 모듈

GE FANUC IC693CMM301 지능형 모듈

제품 설명

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCs천재 버스 컨트롤러를 사용하면 90-70 시리즈, 6 시리즈, 5 시리즈 PLC가 쉽게 통신 할 수 있습니다. 0-32 장치가 천재 버스에서 연결 될 수 있습니다.Genius 버스는 GCM 모듈 앞의 터미널 보드와 연결됩니다.. Genius 통신 모듈은 90-30 시리즈 CPU 베이스 플레이트, 확장 베이스 플레이트 또는 원격 베이스 플레이트에 설치 될 수 있습니다. IC693CMM301의 높은 성능을 보장하기 위해,모듈은 CPU 기본판에 설치되어야 합니다.천재 통신 모듈은 많은 응용 프로그램에 사용될 수 있습니다. 여기에는 산업용 컴퓨터에 의한 데이터 모니터링 및 버스의 장치들 간의 그룹 통신을 포함 할 수 있습니다.

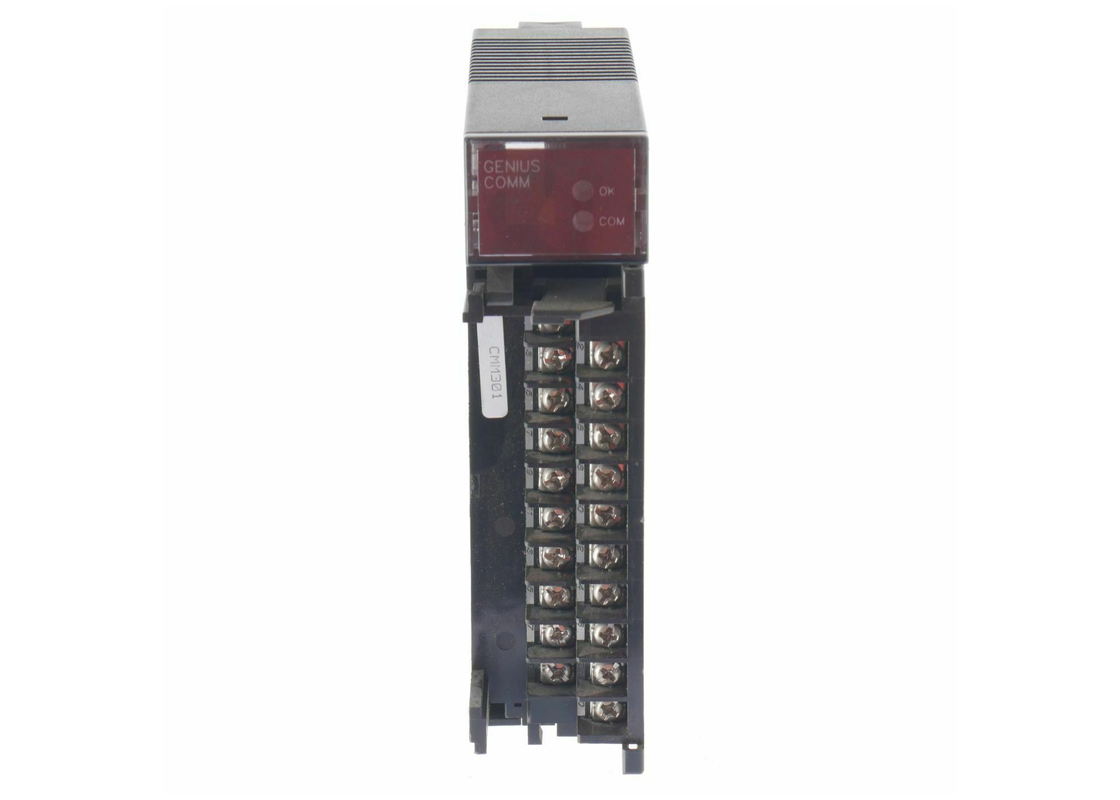

IC693CMM301 Genius Communications 버스는 실시간 제어 데이터의 빠른 데이터 전송을 제공하기 위해 노이즈 면역 네트워크를 사용합니다.시리즈 90-30 PLC는 표준 트위스트 된 쌍의 도움으로 하나의 Genius I / O 직렬 버스를 통해 서로 연결 할 수 있습니다., 보호 된 케이블, 장치 사이에 대리점 체인, 그리고 두 끝에서 종료. 시스템의 좋은 성능을 보장 하기 위해 적절한 케이블을 사용하는 것이 중요합니다.Genius 통신 모듈은 앞쪽에 LED 표시기가 있습니다.일반적인 작업에서, 그것은 모듈의 작동 상태를 표시하기 위해 켜집니다. OK는 전력 검사 완료되면 LED가 켜지는 GBC 모듈의 상태를 나타냅니다.COM는 Genius 통신 버스의 상태를 표시합니다이 표시기는 항상 켜져 버스가 잘 작동하는 것을 나타냅니다. 버스가 고장 났을 경우,표시기가 깜빡이고 결국 PLC로부터 통신이 없고 버스 오류가 있음을 보여줍니다.최대 8개의 향상된 천재 통신 모듈이 90-30시리즈 PLC 시스템에서 사용될 수 있습니다.단일 Genius 버스에 의해 서비스되는 I/O 회로의 양은 사용 중인 I/O 장치의 다양한 형태와 CPU의 메모리 저장량에 달려 있습니다..

GE Fanuc IC693CMM301 Genius 통신 모듈은 최대 32 바이트 또는 256 비트의 데이터를 교환할 수 있습니다.그것은 쉽게 호스팅 PLC의 뒷판에 IC693CMM301 천재 통신 모듈을 연결합니다이 모듈은 점퍼나 DIP 스위치가 없으므로 휴대용 프로그래머 또는 적절한 시스템 프로그래밍 소프트웨어로 구성되어야 합니다.IC693CMM301 Genius 통신 모듈에 2개의 LED가 있습니다.OK LED는 모듈이 전원 테스트를 완료하고 통과했으며 제대로 작동한다는 것을 의미합니다.COM LED는 모듈이 90-30 GE PLC 시리즈에 의해 초기화되었으며 모듈이 버스 통신을 수신한다는 것을 의미합니다.COM LED는 COM LED가 깜박이는 것을 유발하는 상당히 많은 오류가 발생하지 않는 한 성공적인 시작 후 및 작동 기간 동안 계속 작동합니다.

기술 정보
