제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | 파나소닉 | 모델 번호: | MDMA102P1G |
---|---|---|---|
생산국: | 일본 | 타입: | 산업적 서보 드라이브 |
배달 시간: | 2-3days | 부호기: | 2000 RPM |
전압 - 평가됩니다: | 200VAC | 전원 - 평가됩니다: | 1KW |
하이 라이트: | MINAS A4 산업용 서보 모터,MDMA102P1G 산업용 서보 모터,MDMA102P1G Panasonic 모터 |

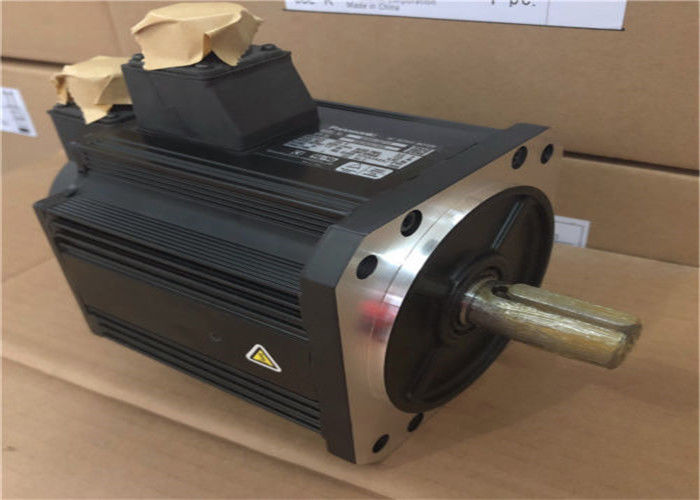

산업적 서보 모터 미나 A4 MDMA102P1G 200VAC 2000 RPM 1kW 파나소닉
제품 속성
빠른 세부 사항
원산지 : | 일본 |
브랜드명 : | 파나소닉 |
모델 번호 : | MDMA102P1G |
출력 전원 : | 1KW |
타이핑하세요 : | AC 서보 모터, 1KW AC 서보 모터 |
단계적으로 시행하세요 : | 3상 |
넓은 출력과 MINAS-A4 시리즈가 50W에서 5kW의 범위입니다, 고속도, 고관능성이 교류 서보입니까
운전자와 모터. 새로운 강력한 CPU의 입양의 덕택으로, A4 일련은 지금 속도 응답을 실현합니다
1kHz의 주파수,와 고속 기계의 개발과 택트 타임의 극약 단축에 기여합니다.
표준 구성은 완전 밀폐 제어와 자동 이득 기능 튜닝과 2500P/r 증분형 엔코더와 모터를 포함합니다
그리고 17은 절대적인 것 / 증분형 엔코더를 억제합니다.
A4 시리즈는 당신이 회전한 것 모니터링할 수 있게 하는 consile(선택)을 제공함으로써 또한 사용자-친화성을 향상시켰습니다
속도는 전시하고 매개 변수, 시운전 (조깅 운영)과 카피 파라메이트터를 구축했습니다.
A4 시리즈는 자동화된 획득 기능 튜닝, 감쇠제어를 특징으로 함으로써 다양한 응용 프로그램과 그들의 요구조건을 지원할 수 있습니다
그것이 심지어 저강도 기계와 고속 모터에서 조차 안정적 정지 성능을 달성합니다.
상술 :
항목 | 상술 | |||
---|---|---|---|---|
입력 전원 | 100 V | 기간 회로 | 한 개의 단계 100 V +10 %-15 % ~120 V +10 %-15 % 50 Hz / 60 Hz | |
제어 회로 | 한 개의 단계 100 V +10 %-15 % ~120 V +10 %-15 % 50 Hz / 60 Hz | |||
200 V | 기간 회로 | 그렇게 하도록 A-프레임 D-프레임 |
Single/3-phase 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz | |
E-프레임, F-프레임 |
Single/3-phase 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz | |||
제어 회로 |
그렇게 하도록 A-프레임 D-프레임 |
한 개의 단계 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz | ||
E-프레임, F-프레임 |
한 개의 단계 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz | |||
환경 | 온도 | 대기 온도 : 0 ˚C 내지 55 ˚C은 (혹한인 것 부터 벗어납니다) 저장 온도 : -20 ˚C 내지 65 ˚C (Max.temperature 개런티 : 72시간 동안 80 ˚C은condensation*1)로 부터 벗어납니다 |
||
습도 | 양쪽 작동과 저장 : 20 % 내지 85 %RH는 (condensation*1로 부터 벗어납니다) | |||
높이 | 1000 M보다 낮습니다 | |||
진동 | 5.88 m/s2 또는 더 적은, 10 Hz 내지 60 Hz | |||
제어 수법 | IGBT PWM 정현파 드라이브 | |||
부호기 피드백 | 23 비트 (8388608개 결의안) 앱솔루트 인코더, 일련인 7개 와이어 * (다중-회선 데이터를 사용하지 못하여) 제품을 증가 시스템으로 이용할 때, 앱솔루트 인코더를 위한 배터리를 연결시키지 마세요. 그 대신에, [1] (채무 불이행)에 매개 변수 Pr0.15에서 설정하세요. |
|||
외부 스케일 피드백 | 3등공사가 단계적으로 시행한다고, 초기화는 데페엔셜 입력의 신호를 보냅니다. 직렬 통신 스케일을 지원하는 제조사들 : 파고르 자동화 S.Coop., 마그네스케일 Co., Ltd., 미츠토요사 니데시 산쿄 법인, 레니쇼 plc |
|||
병렬식 입출력 연결기 | 제어신호 | 입력 | 다용도읜 10 입력 범용 입력의 기능은 매개 변수에 의해 선택됩니다. |
|
출력 | 다용도읜 6 출력 일반 목적 출력의 기능은 매개 변수에 의해 선택됩니다. |
|||
아날로그 신호 | 입력 | 3 입력 (16비트 자동 예금기 : 1개 입력, 12 비트 자동 예금기 : 2개 입력) | ||
출력 | 2대 출력 (아날로그 모니터 : 2개 출력) | |||
펄스 신호 | 입력 | 2개 입력 (포토-커플러 입력, 라인 수신기 입력) 양쪽은 수집기를 열고 라인 드라이버 인터페이스가 연결될 수 있습니다. 고속선 드라이버 인터페이스는 연결될 수 있습니다. |
||
출력 | 4개 생산량 (라인 드라이버 : 3개 출력, 개방 컬렉터 : 1개 출력) 엔코더 펄스 (3등공사 / Z 신호) 또는 외부 반결합 펄스 (엑사 / EXB / EXZ 신호)를 위한 라인 드라이버 생산량은 또한 Z 또는 EXZ 신호에 이용 가능한 출력된 컬렉터를 엽니다. |
|||
통신 기능 |
USB | 매개변수 설정 또는 상태 모니터링을 위한 컴퓨터에 연결되기 위한 USB 인터 페이스. | ||
RS232 | 1시 1분 통신 | |||
RS485 | 1 : 엔 통신 (최대 31) | |||
안전 기능 | 전용 커넥터는 기능 안전에 제공됩니다. | |||
프런트 패널 | (1) 5개 키 (2) LED (6 자리 숫자) |
|||
신생 | a 프레임, 비 -, 프레임 : 어떤 짜맞춘 재생적 레지스터 (단지 외부 저항) F-프레임에 대한 C 프레임 : 짜맞춘 재생적 레지스터 (외부 저항이 또한 가능해집니다.) |
|||
다이나믹 브레이크 | F-프레임에 A-프레임 : 내장식 | |||
제어 모드 | 다음과 같은 7이지 방식 중에 전환하는 것 가능해집니다, (1) 위치 조정 (2) 속도 제어 (3) 요리사 모자 제어 (4) 입장 / 속도 제어 (5) 입장 / 토크 제어 (6) 속도 / 토크 제어 (7) 완전 밀폐 제어 |
항목 |
상술 |
||
---|---|---|---|
제어 입력 |
(1) 서보-온 입력 |
||
제어 출력 |
(1) 서보기구 알람 출력 |
||
위치 조정 |
제어 입력 |
(1) 일탈 카운터 클리어 입력 |
|
제어 출력 |
(1) 인포지션 출력 |
||
펄스 |
맥스. 명령어 펄스 주파수 |
500 크피프스 (옵토커플러 인터페이스), 8 MPP (4까지 증가한 라인 수신기 입력을 사용할 때) |
|
입력 펄스 신호 형식 |
차동 입력. 매개 변수에 의해 선택 가능합니다. |
||
전자제품 |
적용 가능한 측정 비율 : 8000 번에 대한 1/1000 번 |
||
스무싱 필터 |
중요한 지연 필터 또는 전나무 재목 유형 필터는 명령 입력에 적응할 수 있습니다 |
||
아날로그 |
토크 한계 명령 입력 |
양쪽 정부 방향을 위한 개별적 토크 한계는 가능해집니다. |
|
토크 공급 전방 입력 |
아날로그 전압은 토크 공급 전방 입력으로서 사용될 수 있습니다. |
||
2자유도 제어 |
이용 가능합니다 |
||
제진 테이블 제어 |
이용 가능합니다 |
||
부하 변화 억제 기능 |
이용 가능합니다 |
||
속도 제어 |
제어 입력 |
(1) 내부 명령 속도 선택 입력 |
|
제어 출력 |
(1) 속도 동시 출력 |
||
아날로그 |
속도 명령 입력 |
아날로그 전압과 속도 명령 입력은 가능합니다. 스케일 설정과 명령 극성은 매개 변수에 따라 다릅니다. (6 V/Rated 회전 속도 : 이행하지 않으세요) |
|
토크 한계 명령 입력 |
양쪽 정부 방향을 위한 개별적 토크 한계는 가능해집니다. |
||
토크 공급 전방 입력 |
아날로그 전압은 토크 공급 전방 입력으로서 사용될 수 있습니다. |
||
내부 벨로시티 커맨드 |
내부 8 속도를 바꾸는 것 명령 입력에 의해 가능해집니다. |
||
연시동 / 아래로 기능 |
가속과 감속의 개별적 장치는 10 s/ 1000 R / 분에 대한 0 S로, 가능해집니다. S자 모양 가속 / 감속은 또한 가능해집니다. |
||
속도 제로 클램프 |
내부 벨로시티 커맨드는 속도 제로 클램프 입력으로 0에 고정될 수 있습니다. |
||
2자유도 제어 |
이용 가능합니다 |
||
토크 제어 |
제어 입력 |
속도 제로 클램프 입력, 토크 명령 조짐 입력, 모드 스위치 입력 통제. |
|
제어 출력 |
(1) 속도 동시 출력 |
||
아날로그 |
토크 명령 입력 |
아날로그 전압과 토크 명령 입력은 가능합니다. 스케일 설정과 명령 극성은 매개 변수에 따라 다릅니다. (3 V/rated 토크 채무 불이행) |
|
제한 속도 기능 |
매개 변수와 속도 한계값은 가능해집니다. |
||
완전 밀폐 제어 |
제어 입력 |
(1) 일탈 카운터 클리어 입력 |
|
제어 출력 |
(1) 인포지션 출력 |
||
펄스 |
맥스. 명령어 펄스 주파수 |
500 크피프스 (옵토커플러 인터페이스), 8 MPP (4까지 증가한 라인 수신기 입력을 사용할 때) |
|
입력 펄스 신호 형식 |
차동 입력. 매개 변수에 의해 선택 가능합니다. |
||
전자제품 |
적용 가능한 측정 비율 : 8000 번에 대한 1/1000 번 |
||
스무싱 필터 |
중요한 지연 필터 또는 전나무 재목 유형 필터는 명령 입력에 적응할 수 있습니다 |
||
아날로그 |
토크 한계 명령 입력 |
양쪽 정부 방향을 위한 개별적 토크 한계는 가능해집니다. |
|
토크 공급 전방 입력 |
아날로그 전압은 토크 공급 전방 입력으로서 사용될 수 있습니다. |
||
외부 스케일의 설정 범위 |
1280 번에 대한 1/40 번 |
||
2자유도 제어 |
이용 가능합니다 |
||
제진 테이블 제어 |
이용 가능합니다 |
||
공통입니다 |
자동 튜닝 |
부하 관성은 제어 장치에 의해 주어진 명령에 따라 모터 오퍼레이팅의 구동 상태에 의해 실시간으로 확인되고, 지원 소프트웨어 PANATERM을 구축했습니다. 획득은 강성 설정에 따라 자동적으로 설정됩니다. |
|
부호기 피드백 펄스의 분할 |
임의의 값의 설치는 가능해집니다 (엔코더 펄스 총수가 최대입니다). |
||
보호 기능 |
하드웨어 오류 |
초과 전압, 하위 전압, 과속, 과적, 오버-히트, 과전류와 |
|
소프트 에러 |
초과하는 위치 이탈, 명령어 펄스 분할 오차, EEPROM 에러 기타 등등. |
||
알람 데이터 트래이스 백 |
알람 데이터의 뒤로 추적하는 것 이용 가능합니다 |
다음은 드라이브 모델들의 일부입니다, 양쪽 새롭고 사용된 것 저장됩니다 :
MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
MSDA023A1A | MSDA043A1A | MSDA083A1A |
MDDA103A1A | MDDA153A1A | MDDA203A1A |
MDDA253A1A | MDDA303A1A | MDDA353A1A |
MSDA403A1A | MSDA503A1A | MSD023A1XXV |
MSDA083A1XXV | MSD043A1X | MSDA043D1A |
MQDA043A1A | MUDS043A1A | MUDS023A1A |
MUDS083A1A | MUMS082A1E0S | MUDS083A1M |
MUMA012P1T | MUMA022P1T | MUMA042P1T |
MUMA042P1S | MUMA012P1S | MUMA022P1S |
MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
MKDET1505P | MLDET2310P | MUMA082P1T |
MLDET2510P | MKDET1310P | MUMS042A1AOS |
MSM041A211 | MQMA042A1E | MSMA022P1A |
MSM042P1B | MSM042AJB | MSM011P1N |
MQMA022S2P | MSM012AJA | MSM012P1F |
MDMA152S1C | MSM042AJA | MQMA012C2P |
MSMA022A1B | MSM021DJE | MSD043A1X |
MSD043A1XX | MSM042A1A | MSM5AZA1B |
MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
MSD013A1XX | MSM012A1A | MSMA012C1A |
MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
MSMD042P1T | MUMS022A1B0S | MFM082A1C |
MQMA042A1E | MSMA022C1A | MSMA022C1E |
