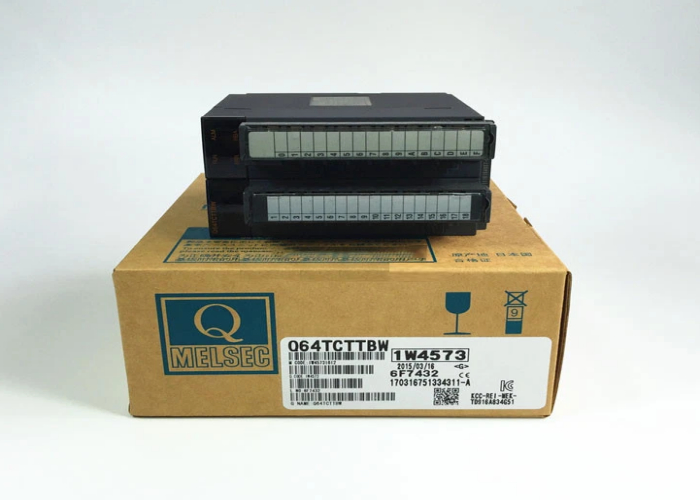

Q64TCTTBW 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈 100~240V AC

Name: Q64TCTTBW 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈 100~240V AC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	일본
브랜드 이름:	MITSUBISHI
인증:	CE
모델 번호:	Q64TCTTBW

상세 정보

원래 장소:

일본

브랜드 이름:

MITSUBISHI

인증:

모델 번호:

Q64TCTTBW

상표:

미쓰비시

modenl 번호:

Q64TCTTBW

원산지:

일본

프로그램 용량:

8개 Ｋ 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

100 내지 240 Ｖ AC

산출:

5 Ｖ DC/3 A

유형:

과다한 전력 공급 모듈

강조하다:

High Light

강조하다:

plc 전원 공급 장치 모듈

다이오드 중복 단위

Trading Information

최소 주문 수량:

가격:

Contact

포장 세부 사항:

새로운과 본래

배달 시간:

5-7 일

지불 조건:

T/T, 웨스턴 유니온, 페이팔

공급 능력:

100

제품 설명

Q64TCTTBW Mitsubishi 범용 모델 Redundant 전원 공급 장치 모듈

Q64TCTTBW 설명

Mitsubishi Q64TCTTBW는 MELSEC-Q 시리즈 PLC(Programmable Logic Controller)용 고속, 고정밀 열전대 입력 모듈입니다. 이 모듈은 외부 신호 조절기나 송신기가 필요 없이 열전대를 직접 연결하도록 설계되었습니다. 열전대에서 나오는 작은 밀리볼트 신호를 디지털 값으로 변환하여 공정 제어 및 모니터링을 위해 CPU에 정확한 온도 데이터를 제공합니다. 모델명에 있는 "BW"는 이 모듈이 특정 유해 물질의 사용을 제한하는 유럽 RoHS2 지침(2011/65/EU)을 준수함을 나타냅니다.

Q64TCTTBW 특징

•
4채널 입력:최대 4개의 열전대를 동시에 연결할 수 있어 개별 송신기를 사용하는 것보다 공간과 비용을 절약할 수 있습니다.
•
고속 샘플링:채널당 80ms(4개 채널 모두 320ms)의 빠른 변환 속도를 제공하여 온도 변화에 신속하게 대응할 수 있습니다.
•
광범위한 열전대 지원:다양한 국제 열전대 유형(예: J, K, T, R, S, B, E, N, PLII, W5Re/W26Re)과 호환되어 다양한 응용 분야 요구 사항 및 온도 범위에 대한 유연성을 제공합니다.
•
높은 정확도:높은 해상도(일부 유형의 경우 최대 0.1°C)와 정확도를 특징으로 하여 중요한 공정에 대한 안정적인 온도 측정을 보장합니다.
•
내장 콜드 정션 보상:통합 보상 회로를 포함하여 외부 콜드 정션 보상기가 필요 없고 배선을 단순화합니다.
•
단선 감지 기능:열전대 와이어가 끊어졌는지(개방 회로)를 자동으로 감지하여 PLC CPU에 알릴 수 있으며, 이는 경보 및 안전 기능에 매우 중요합니다.
•
GX Works2를 사용한 쉬운 구성:열전대 유형, 온도 범위 및 경보 설정을 포함한 모든 매개변수는 Mitsubishi의 GX Works2 엔지니어링 소프트웨어를 사용하여 쉽게 구성할 수 있으므로 래더 로직 프로그램에서 수동 스케일링을 할 필요가 없습니다.

Q64TCTTBW 재료 및 응용 분야

•
재료:모듈 케이스는 견고한 난연성 플라스틱으로 제작되었습니다. 단자대는 고품질 내열성 재료를 사용합니다. 내부 전자 부품은 정밀 아날로그-디지털 변환기가 있는 인쇄 회로 기판에 장착됩니다.
•
주요 응용 분야:
- •
  플라스틱 사출 성형기:배럴 및 노즐 온도 제어용.
- •
  열처리 및 산업용 용광로:용광로 온도 모니터링 및 제어용.
- •
  식음료 가공:요리, 살균 및 멸균 공정용.
- •
  환경 챔버:정밀한 온도 모니터링 및 프로파일링용.
- •
  HVAC 시스템:대형 상업 시스템의 고온 단계 모니터링용.

Q64TCTTBW 중요한 매개변수

Mitsubishi Q64TCTTBW 열전대 입력 모듈의 주요 사양은 아래 표에 요약되어 있습니다.

매개변수	사양	참고 / 세부 정보
모델	Q64TCTTBW	RoHS2 준수 버전
채널 수	4 채널	채널은 독립적으로 사용할 수 있습니다.
입력 유형	열전대(TC)
지원되는 열전대 표준	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	가장 일반적인 국제 유형을 포함합니다.
허용 입력 범위	유형에 따라 다름. 예: • K형: -200 ~ +1370°C • J형: -100 ~ +1200°C	전체 범위는 설명서를 참조하십시오.
디지털 출력	16비트 부호 있는 바이너리(-2000 ~ 12500 범위 일반)	PLC에서 엔지니어링 단위(예: °C)로 확장 가능.
정확도	전체 범위의 ±0.3%(K형의 경우 ±2.5°C)	정확도는 열전대 유형 및 범위에 따라 다릅니다.
변환 속도	80ms/채널	4개 채널 모두 새로 고침하는 데 320ms.
해상도	유형에 따라 다름(예: 0°C 미만의 K형의 경우 0.1°C)
콜드 정션 보상 오류	±1.0°C
절연	채널과 PLC 간의 포토커플러 절연.	채널 간 절연.
점유된 I/O 포인트	16 I/O 포인트	PLC의 총 I/O 수에 포함됩니다.
전력 소비	5V DC, 0.35A(베이스 유닛의 5V 버스에서)
외부 치수	27.8(H) x 98(W) x 99.5(D) mm	Q 시리즈의 표준 단일 모듈 크기.
호환 소프트웨어	GX Works2

성능 사양

제어 출력
온도 입력점 수
사용 가능한 열전대
정확도	표시 정확도	주위 온도: 25±5℃
		주위 온도: 0~55℃
	냉접점 보상 정확도(주위 온도: 0~55℃)	온도 측정값: -100℃ 이상
		온도 측정값: -150~-100℃
		온도 측정값: -200~-150℃
샘플링 주기
제어 출력 주기
입력 임피던스
입력 필터
센서 보정값 설정
센서 입력 단선 시 동작
온도 제어 방식
PID 상수 범위	PID 상수 설정
	비례대(P)
	적분 시간(I)
	미분 시간(D)
목표값 설정 범위
불감대 설정 범위
트랜지스터 출력	출력 신호
	정격 부하 전압
	최대 부하 전류
	최대 돌입 전류
	OFF 시 누설 전류
	ON 시 최대 전압 강하
	응답 시간	OFF→ON
		ON→OFF
절연 방식
절연 내압
절연 저항
히터 단선 감지 사양	전류 센서
	입력 정확도
	경보 지연 횟수
외부 배선 연결 방식
입출력 점유 점수
DC5V 내부 소비 전류
외형 치수	높이(H)
	폭(W)
	깊이(D)
질량

트랜지스터 출력

4채널/유닛

R, K, J, T, S, B, E, N, U, L, PLII, W5Re/W26Re

전체 스케일×(±0.3%)

전체 스케일×(±0.7%)

±1.0℃ 이내

±2.0℃ 이내

±3.0℃ 이내

500ms/4채널

1~100s

1MΩ

0~100s(0: 입력 필터 OFF)

-50.00~50.00%

업 스케일 처리

PID ON/OFF 펄스 또는 2 위치 제어

자동 튜닝에 의한 설정 가능

0.0~1000.0%(0.0: 2 위치 제어)

1~3600s

0~3600s(0: PI 제어)

사용하는 열전대로 설정한 온도 범위 내

0.1~10.0%

ON/OFF 펄스

DC10~30V

0.1A/1점, 0.4A/1공통

0.4A, 10ms

0.1mA 이하

DC1.0V(TYP.) 0.1A, DC2.5V(MAX.) 0.1A

2ms 이하

입력과 어스 사이, 입력 채널 간: 트랜스 절연

입력과 어스 사이, 입력 채널 간: AC500V 1분

입력과 어스 사이, 입력 채널 간: DC500V 20MΩ 이상

(주)유아르디 제조 전류 센서
• CTL-12-S36-8(0.0~100.0A)
• CTL-6-P(0.00~20.00A)
• CTL-6-P-H(0.00~20.00A)

전체 스케일×(±1.0%)

3~255

18점 나사 단자대(M3 나사)×2

32점, 2슬롯(I/O 할당: 빈 16점 + 인텔리 16점)

0.64A

98mm

55.2mm

112mm

0.30kg
