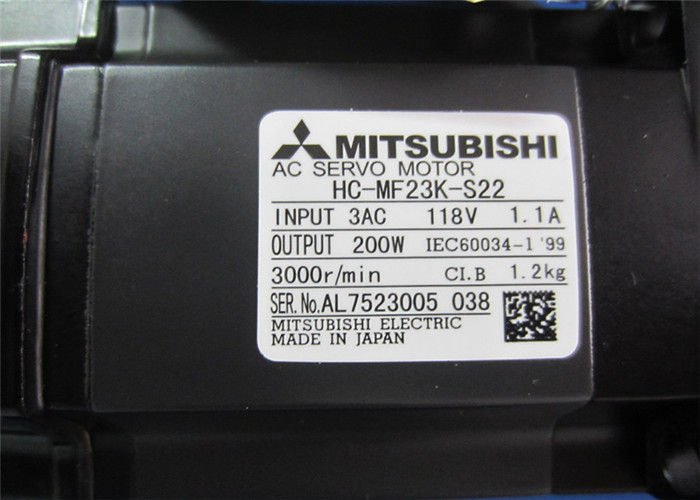

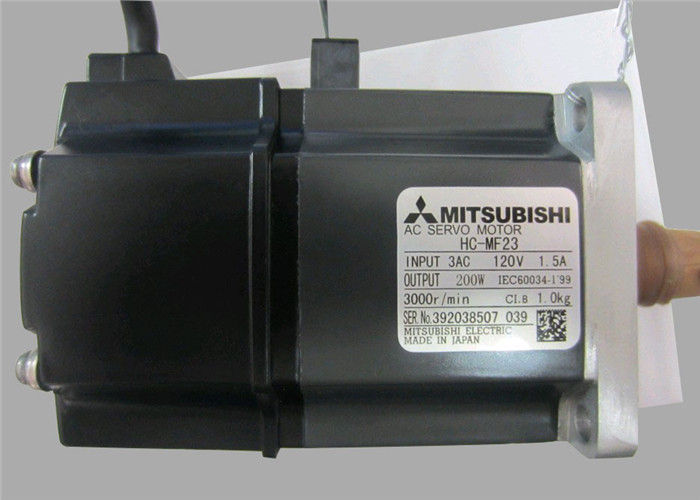

미쓰비시 산업용 서보 모터 HC 시리즈 HC-MF23K-S22 200W
HC-MF23K-S22 설명
이 HC-MF23K-S22는 미쓰비시 전기 MELSERVO HC 시리즈의 컴팩트하고 초저관성 브러시리스 AC 회전 서보 모터로, 소용량 산업 자동화 시스템에서 고속, 고정밀 모션 제어를 위해 설계되었습니다. 정격 출력 0.2kW(200W)로 빠른 가감속과 정밀한 위치 결정이 가능하며, 정확한 속도 및 위치 피드백을 위한 내장형 17비트 증분 엔코더(131,072 펄스/회전)가 장착되어 있습니다. 이 200V급 모터는 직선 키 샤프트, IP55 환경 보호 등급, 자연 공랭식, 60x60mm 표준 플랜지 마운트를 특징으로 하여 빠른 응답과 정밀한 위치 정확도가 요구되는 고주파, 고동적 애플리케이션에 이상적입니다. 미쓰비시 MR-J2 시리즈 서보 앰프와 완벽하게 호환되어 기존 및 최신 모션 제어 아키텍처에 원활하게 통합됩니다.
HC-MF23K-S22 주요 특징
- 초저관성 설계: 극히 낮은 로터 관성(0.000018 kg·m² )으로 뛰어난 가감속 성능을 제공하며, 고주기, 고속 모션 작업에 적합합니다.
- 고해상도 엔코더: 17비트 증분 엔코더(131,072 ppr)는 정밀한 위치/속도 피드백을 제공하여 마이크로미터 이하의 위치 결정 정확도를 실현합니다.
- 균형 잡힌 토크-속도 프로파일: 정격 토크 0.64 Nm, 최대 피크 토크 1.9 Nm(정격의 300%); 정격 속도 3000 rpm, 최대 속도 4500 rpm으로 넓은 작동 범위를 제공합니다.
- 우수한 환경 보호: IP55 등급(본체)은 먼지, 오일 미스트, 저압수 분사에 대한 내성을 가지며, 열악한 산업 환경에 적합합니다.
- 컴팩트 & 경량: 슬림한 60x60mm 플랜지 디자인과 경량 구조(약 1.01kg)로 설치 공간을 절약하여 컴팩트한 기계에 적합합니다.
- 유지보수 불필요한 작동: 브러시리스 설계로 브러시 마모가 없으며, 자연 공랭식은 팬 유지보수가 필요 없어 긴 수명을 보장합니다.
- 표준화된 인터페이스: 직선 키 샤프트로 안전한 기계적 결합이 가능하며, 전용 전원/엔코더 커넥터로 빠르고 안정적인 배선이 가능합니다.
- 넓은 호환성: 미쓰비시 MR-J2 Super 시리즈 서보 앰프와 완벽하게 호환되어 고급 튜닝 및 진동 억제 기능을 지원합니다.
- 글로벌 인증: CE, UL, RoHS 규격 준수로 전 세계 산업 현장에 적용 가능합니다.
HC-MF23K-S22 재료 및 응용 분야
재료
- 스테이터 및 로터 코어: 고품질 비지향성 규소 강판 라미네이션으로 철손을 최소화하고 자기 효율을 높이며 부드러운 토크 출력을 제공합니다.
- 로터 자석: 고성능 네오디뮴-철-붕소(NdFeB) 영구 자석으로 안정적인 자속 밀도와 속도 범위에 걸쳐 일관된 토크를 제공합니다.
- 하우징 및 플랜지: 다이캐스트 알루미늄 합금으로 가볍고 열전도성이 뛰어나 자연적인 열 방출이 효율적이며 내식성이 우수합니다.
- 샤프트: 고강도 경화 합금강으로 정밀 연마되었으며 키웨이가 있어 안전한 토크 전달, 동심도 및 내마모성을 보장합니다.
- 베어링: 고정밀, 저마찰 산업용 볼 베어링으로 고속 작동 및 연속 사용 시 긴 수명을 위해 설계되었습니다.
- 내부 배선 및 엔코더: 고온 저항 절연 배선; 먼지와 습기 방지를 위한 밀봉된 17비트 증분 광학 엔코더.
- 커넥터: 산업용 등급 플라스틱 및 금속 커넥터, IP55 등급으로 산업 환경에서 안정적인 전원 및 신호 연결을 보장합니다.
일반적인 응용 분야
- SMT 및 반도체 장비: 초고속 위치 결정이 필요한 픽앤플레이스 장비, PCB 조립, 칩 핸들러 및 정밀 테스트 장비.
- 소형 로봇: 고속 조립 및 핸들링 작업을 위한 소형 로봇, SCARA 로봇 팔 및 엔드 이펙터.
- 포장 기계: 라벨링 기계, 소형 카토너, 충진 기계 및 고속 포장 라인.
- 인쇄 및 섬유: 고속 프린터, 라벨러, 와인딩 기계 및 자수 장비.
- 정밀 자동화: 고정밀 모션을 위한 X-Y 위치 결정 테이블, 소형 CNC 기계, 조각기 및 선형 액추에이터.
- 일반 산업: 빠르고 반복적인 모션 사이클이 필요한 컨베이어, 소형 피더, 인서터 및 조립 라인.
HC-MF23K-S22 중요 매개변수
| 매개변수 |
사양 |
| 부품 번호 |
HC-MF23K-S22 |
| 브랜드 |
미쓰비시 전기 (MELSERVO HC 시리즈, 초저관성 라인) |
| 모터 유형 |
브러시리스 AC 회전 서보 모터 |
| 정격 출력 전력 |
0.2 kW (200 W) |
| 정격 토크 |
0.64 Nm |
| 최대 피크 토크 |
1.9 Nm (정격 토크의 300%) |
| 정격 속도 |
3000 rpm |
| 최대 속도 |
4500 rpm |
| 순간 허용 속도 |
5175 rpm |
| 로터 관성 모멘트 |
0.000018 kg·m² (0.018 kg·cm² ) |
| 엔코더 유형 |
17비트 증분 엔코더 |
| 엔코더 해상도 |
131,072 펄스/회전 (ppr) |
| 전원 공급 장치 |
3상 AC 200 V (±10%) |
| 정격 전류 |
1.5 A |
| 최대 전류 |
5.0 A |
| 절연 등급 |
클래스 B |
| 보호 등급 |
IP55 (본체); IP40 (커넥터 측) |
| 냉각 방식 |
자연 공랭식 |
| 샤프트 유형 |
직선 키 샤프트 (전자기 브레이크 없음) |
| 마운팅 플랜지 |
60 × 60 mm 표준 사각 플랜지 |
| 주변 작동 온도 |
0°C ~ +40°C |
| 보관 온도 |
-20°C ~ +85°C |
| 습도 |
5–95% RH (비응축) |
| 진동 저항 |
4.9 m/s² (0.5 G) |
| 충격 저항 |
98 m/s² (10 G) |
| 치수 (W×H×D) |
60 × 72.8 × 129.5 mm |
| 무게 |
약 1.01 kg |
| 인증 |
CE, UL, RoHS |
| 호환 앰프 |
미쓰비시 MR-J2 Super 시리즈 (MR-J2-20A / MR-J2-20B) |
자주 묻는 질문:
1. Q: 상품에 대한 보증을 제공하나요?
A: 네, 저희가 판매하는 모든 상품에 대해 보증을 제공합니다. 신상품은 1년, 중고 상품은 6개월 보증을 제공합니다.
2. Q: 기술 지원을 제공할 수 있나요?
A: 저희는 이 분야에서 오랜 경험을 가지고 있습니다. 문제가 발생하면 저희에게 연락해 주시면 엔지니어의 제안을 통해 문제를 해결하는 데 도움을 드리겠습니다.
3. Q: 상품을 재고로 보유하고 있거나 단순히 거래만 하나요?
A: 저희는 상품을 위한 대형 창고를 보유하고 있으며 많은 상품을 재고로 보관하고 있으므로 짧은 리드 타임으로 상품을 배송할 수 있습니다.
