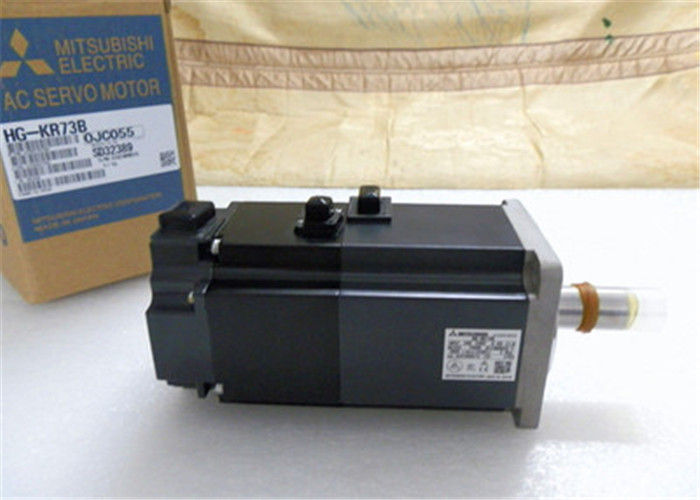

본래 전기 미츠비시 산업 자동 귀환 제어 장치 모터 2000 분당 회전수 HG-KR73BJ

본래 전기 미츠비시 산업 자동 귀환 제어 장치 모터 2000 분당 회전수 HG-KR73BJ

• 추정된 리드타임: 7-10 작업 일

• 제조자: 미츠비시 전기

HG-KR73BJ

시리즈 이름: MELSERVO-J4 시리즈

명령 공용영역: CC 연결 IE 분야 네트워크 인터페이스 SSCNET Ⅲ/H 공용영역 2 축선 통합 SSCNET Ⅲ/H 공용영역 다목적 공용영역

전압 종류: 200V

회전하는 자동 귀환 제어 장치 모터 모양 이름: HG-KR73B

대응 자동 귀환 제어 장치 증폭기: CC 연결 IE 분야 네트워크 인터페이스: MR-J4-70GF MR-J4-70GF-RJ MR-J4-70B-RJ010

대응 자동 귀환 제어 장치 증폭기: SSCNET Ⅲ/H 공용영역: MR-J4-70B MR-J4-70B-RJ

대응 자동 귀환 제어 장치 증폭기: 2 축선 통합 SSCNET Ⅲ/H 공용영역: MR-J4W2-77B MR-J4W2-1010B

대응 자동 귀환 제어 장치 증폭기: 3 측 통합 SSCNET Ⅲ/H 공용영역: -

대응 자동 귀환 제어 장치 증폭기: 다목적 공용영역: MR-J4-70A MR-J4-70A-RJ

전력 공급 수용량 * 1 [KVA]: 1.3

지속적인 특성: 정격 출력 [KW]: 0.75

지속적인 특성: 정격 토크 (주 3) [N · m]: 2.4

최대 토크 [N · m]: 8.4

선언된 엔진 속도 [R/분]: 3000

최대 회전 속도 [R/분]: 6000

즉석 허용가능한 회전 속도 [R/분]: 6900

지속적인 등급 토크 [KW/s]의 때에 힘 비율: 41.6

정격 현재 [A]: 4.8

최대 현재 [A]: 17

재생하는 제동 빈도 * 2: MR-J4- [시간/분]: 157

재생하는 제동 빈도 * 2: MR-J4W_- [시간/분]: 393

관성 모멘트 J [× 10 -4Kg · M2]: 1.37

추천된 짐 관성 순간 비율 (주 1): 17배 또는 더 적은

속도와 위치 발견자: 절대적인 위치 증대 공동 22 조금 인코더 (교체 자동 귀환 제어 장치 모터 1 당 해결책: 4194304 맥박/rev)

오일 시일: 아무도 (오일 시일을 가진 자동 귀환 제어 장치 모터는 또한 유효합니다. (HG-KR_J))

열 종류: 130 (b)

건축: 모든 동봉하는 각자 감기 (보호 등급: IP65) (주 2)

환경 조건 * 3: 주위 온도: 가동: 0개의 ° C ~ 얼기), 저장 40 ° C (: -15 ° C ~ (얼기) 70 ° C

환경 조건 * 3: 주위 습도: 가동: 80% RH 또는 더 적은 (불응식), 저장: 90% RH 또는 더 적은 (불응식)

환경 조건 * 3: 대기권: 실내에 (직접적인 햇빛 없음), 거기 그것은 부식성 가스, 가연물 가스, 기름 안개, 먼지 및 먼지가 아닙니다

환경 조건 * 3: 고각: 해수면의 위 2000 m 또는 더 적은

환경 조건 * 3: 진동 저항 * 4: x: 49 m/s 2 Y: 49 m/s 2

진동 종류: V10 * 6

해외 수락: 국제 기준 및 법률에 통신은, 기준 고분고분한 페이지를 참고합니다

허용 하중의 축선 * 5: L [Mm]: 40

허용 하중의 축선 * 5: 레이디얼 [N]: 392

허용 하중의 축선 * 5: 돌격 [N]: 147

질량 [kg]: 3.8

선박 무게: 5개 Kg
