| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | CI854AK01 |

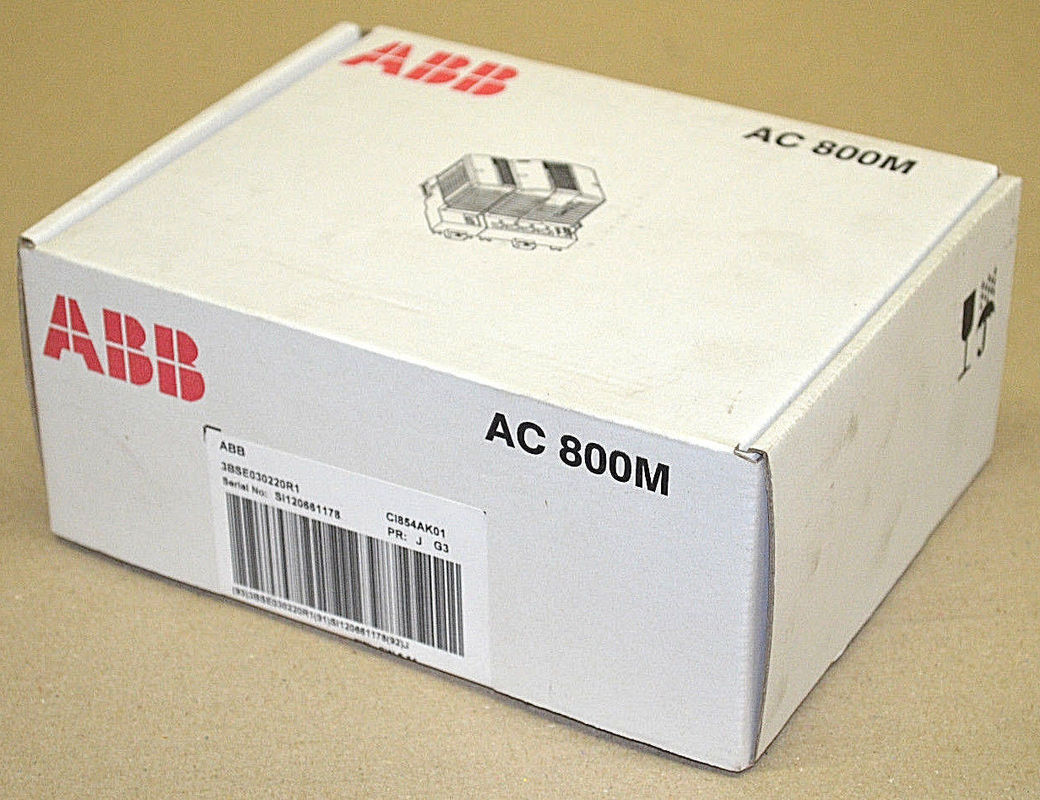

ABB S800 I/O 모듈 CI854AK01 인터페이스 모듈 PROFIBUS J 3BSE030220R1
(CI854A+TP854)
통신
| 모델 번호 | 조약 | 주인 또는 노예 |
| CI801 | PROFIBUS DP-V1 | 노예 |
| CI840A | PROFIBUS DP-V1 | 노예 |
| CI853 | COMLI 및 MODBUS RTU | 주인 / 노예 |
| CI854B | PROFIBUS DP-V1 | 주인님 |
| CI855 | ABB의 마스터버스 300 | 주인님 |
| CI856 | ABB의 S100 I/O | 주인님 |
| CI857 | ABB의 INSUM | 주인님 |
| CI858 | ABB의 드라이브버스 | 주인님 |
| CI860 | 재단 필드버스 HSE | 주인 / 노예 |
| CI865 | ABB의 Satt I/O | 주인님 |
| CI867 | MODBUS TCP | 주인 / 노예 |
| CI868 | IEC 61850 | 주인 / 노예 |
| CI869 | ABB의 아드밴트 필드버스 100 | 노예 |
| CI871 | PROFINET IO | 주인님 |
| CI873 | 이더넷 IP / 디바이스넷 | 주인님 |
| TB820V2 | ABB의 모듈버스 | 노예 |
| TB825 (다중 모드) | ABB의 모듈버스 | 노예 |
| TB826 (일체 모드) | ABB의 모듈버스 | 노예 |
| TB840A | ABB의 모듈버스 | 노예 |
| TB842 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU807 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU840 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU841 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU846 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU847 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU848 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU849 | ABB의 모듈버스 | 적용되지 않습니다 |
CI854AK01의 설명
프로비버 DP는 원격 I/O, 드라이브, 저전압 전기 장비 및 컨트롤러와 같은 필드 장치를 상호 연결하는 고속 다목적 버스 프로토콜 ( 최대 12Mbit/s) 이다.PROFIBUS DP는 CI854B 통신 인터페이스를 통해 AC 800M에 연결될 수 있습니다.CI854B에는 두 개의 PROFIBUS 포트가 포함되어 라인 리던스를 실현하고 PROFIBUS 마스터 리던스를 지원합니다.
마스터 리던스는 두 개의 CI854B 통신 인터페이스 모듈을 사용하여 PROFIBUS-DP 통신에서 지원됩니다.마스터 리던싱은 CPU 리던싱과 CEXbus 리던싱 (BC810) 과 결합 될 수 있습니다.모듈은 DIN 레일에 장착되어 있으며 S800 I/O 시스템과 모든 PROFIBUS DP/DP-V1 및 FOUNDATION Fieldbus 전문 시스템을 포함한 다른 I/O 시스템과 직접 연결됩니다.
PROFIBUS DP는 가장 바깥쪽 두 노드에서 종료되어야합니다. 이것은 일반적으로 내장 종료 장치가있는 커넥터를 사용하여 수행됩니다.올바른 작업 종료 보장하기 위해 커넥터 플러그와 전원 공급해야합니다.
패키지: CI854BK01 통신 인터페이스와 TP854 베이스플릿
(시스템 800xA 6과만 호환됩니다.0.3.2컴팩트 컨트롤 빌더 6.00.02 이상자세한 내용은 제품 업데이트 참조.)
일반 정보
| 조약 | PROFIBUS DP-V1 |
| 제1항 | 3BSE069449R1 (CI854BK01) |
| 주인 또는 노예 | 주인님 |
| 채널 수 | 2 |
| 전송 속도 | 9.6 - 12000kbit/s |
| 라인 리던스 | 그래요 |
| 모듈 과잉 | 그래요 |
| 뜨거운 교환 | 그래요 |
| HI 컨트롤러와 함께 사용 | 그래요 |
상세한 자료
| CEX 버스에서 최대 단위 | 12 |
| 커넥터 | DB 여자 (9 핀) |
| 24V 소비 타입 | 190mA |
환경 및 인증
| 온도, 작동 | 55 °C |
| 보호급 | EN60529, IEC 529에 따른 IP20 |
| CE 표시 | 그래요 |
| 해양용품 인증서 | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
특징 및 이점
크기
| 높이 | 185mm (7.3 in.) |
| 너비 | 59mm (2.3 in.) |
| 깊이 | 127.5mm (5.0 in) |
| 무게 (기반을 포함) | 700g (1.5파운드) |
