IC693APU302에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제품 설명 축 위치 모듈 (APM)
제조사 GE Fanuc (전); Emerson Automation (현재)
시리즈 90-30 시리즈
부문 번호 IC693APU302
지원되는 2축 (2)
제품 설명 축 위치 모듈
두 축 (2)
통신 포트 두 (2) 축 모듈; 25 핀 서버 연결
축 2 축
작동 모드: 표준 모드; 후속 모드
모듈 LED 표시기 EN1, EN2, STST, OK 및 CFG
세르보 루프 업데이트 2 밀리초
슬롯 너비
전면 패널 커넥터: 두 (2) 개의 24핀 축 커넥터 (A/B); 한 (1) 개의 통신 포트

호환되는 CPU CPU 311, CPU 313, CPU 323, CPU 331 및 그 이상의
호환되는 케이블: IC693CBL311 (10 피트/3 미터); IC693CBL319 (3 피트/1 미터);IC693CBL317 (10 피트/3 미터) 8 ′′ 외부 방패 찌꺼기 및 IC693CBL320 (3 피트/1 미터) 8 ′′ 외부 방패 찌꺼기
허용된 모듈 수 CPU 311, CPU 313 및 CPU 323: 세 (3) 개의 APM 모듈 CPU 331 이상: 여덟 (8) 개의 APM 모듈
터미널 블록: Weidmuller RD25 910648 o 또는 동등
지원되는 CPU: 90-30 시리즈 모듈형 CPU; 임베디드 CPU (311, 313 및 323)
연결 장치 유형 24 핀 고밀도, 25 핀 D 타입
기판당 모듈 수: 3개 (3)
설치 인스턴스: 모듈형 CPU: 최대 8개의 모듈 임베디드 CPU: 3개의 모듈
호환성 시리즈 90-30 PLC
LED 표시기 EN1; EN2; STAT; OK; CFG
제품 라이프 사이클 상태* 중단/무시한
제품 라이프 사이클 중단
전류 도출: 800 mA @ 5 VDC
제품 라이프 사이클 상태 중단/무시한

IC693APU302에 대해

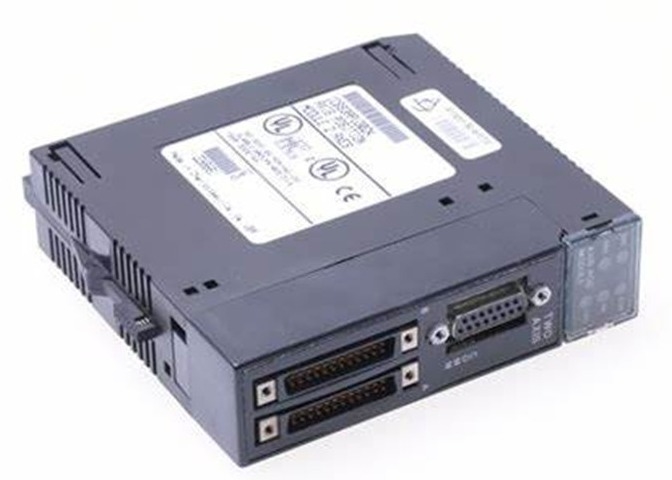

IC693APU302는 두 개의 축 위치 모듈 (APM) 으로 주로 운동 및 위치 제어 부품으로 사용됩니다.이 모듈은 움직임과 위치를 동시에 제어 구현을 위해 두 (2) 축 또는 두 (2) 서보 모터를 제어 할 수 있습니다.이 모듈은 표준 모드와 후속 모드에서 작동하도록 구성할 수 있는 지능형 모듈입니다.모듈은 고성능 제어 구현을 위해 PLC 메모리에 존재하는 사용자 로직과 제어를 작동하고 통합합니다.후속 모드와 함께, 모듈은 마스터와 슬레이브 애플리케이션을 위해 고성능 전자 기어링을 제공합니다.이 모듈은 모션 프로그래머 소프트웨어 패키지 또는 최소한의 소프트웨어 버전과 함께 VersaPro 소프트웨어를 사용하여 개발 된 구성으로 다운로드됩니다 1.1모듈의 전면 패널은 9핀 D 셸 커넥터를 통해 두 (2) 개의 모션 축 포트와 세르보 연결을 수용하도록 설계된 두 (2) 개의 25핀 고밀도 포트를 설치합니다.사용자 정의 케이블은 모듈에 연결을 설정하는 데 사용할 수 있지만이 케이블에는 10 피트/3 미터 길이의 IC693CBL311; 3 피트/1 미터 길이의 IC693CBL319;IC693CBL317 길이 10피트/3미터와 함께 8 ̊ 외부 방패 pigtail 및 IC693CBL320 길이 3 피트/1미터의 케이블과 8 ̊ 외부 방패 pigtailIC693APU302 듀얼 축 APM과 사용을위한 90-30 시리즈 호환되는 CPU 311, CPU 313,그리고 CPU 323로 최대 3개의 APM 모듈이 설치될 수 있고 CPU 331 또는 그 이상의 CPU로 최대 8개의 APM 모듈을 설치할 수 있으며, 각 베이스플릿에 3개의 (3) 인스턴스가 있습니다..

IC693APU302 축 위치 모듈은 GE Fanuc가 만든 모션 매트 축 위치 모듈이다.그것은 PLC 사용자가 하나의 결합 된 시스템을 만들기 위해 PLC의 고급 논리 기능과 제어기를 통합 할 수있는 완전히 프로그래밍 가능한 지능형 모듈입니다.이 모듈은 기계와 제어 드라이브와 직접 통신 할 수 있으며 데이터를 PLC 테이블로 전송 할 수도 있습니다.이 모듈의 몇 가지 중요한 특징은 독립적인 제어 안정성, 자동 데이터 전송 시설, 극대화 된 드라이브 기능, 향상 된 시스템 성능.IC693APU302 축 위치 모듈은 또한 추적 정확성을 유지하기 위해 위치 오류 측정을 계산하고 향상시키는 기능을 갖추고 있습니다.그것은 정밀하게 servo 시스템을 제어하는 데 필요한 복잡한 계산을 수행하는 데 사용할 수 있습니다.

IC693APU302 축 위치 모듈은 VersaPro 소프트웨어 또는 Logic 개발자-PLC 소프트웨어를 사용하여 구성 및 프로그래밍 할 수 있습니다.모듈의 부하 요구 사항은 +5 볼트 DC 전압에서 전류의 800 밀리 앰프입니다.24핀 고밀도 커넥터와 함께 제공됩니다. 이 모듈은 표준 모드와 추종 모드에서 작동하기에 적합합니다. 추종 모드에서 작동하면,그것은 마스터/슬래브 애플리케이션을 위해 고성능 전자 기어 장비를 제공합니다.이 운동 구성 소프트웨어는 시스템을 효과적으로 제어하고 모니터링하는 사용자 인터페이스를 제공합니다. 또한 속도, 앞으로, 이동,가속/연속 명령어플래시 메모리는 최대 10개의 프로그램과 40개의 서브루틴을 저장할 수 있다. APM 전면판에는 24핀의 고밀도 커넥터가 있다.IC693APU302 모션 메이트 축 위치 모듈은 매우 정밀한 모션 제어를 위해 서보 제어 응용 프로그램에서 사용할 수 있습니다.
