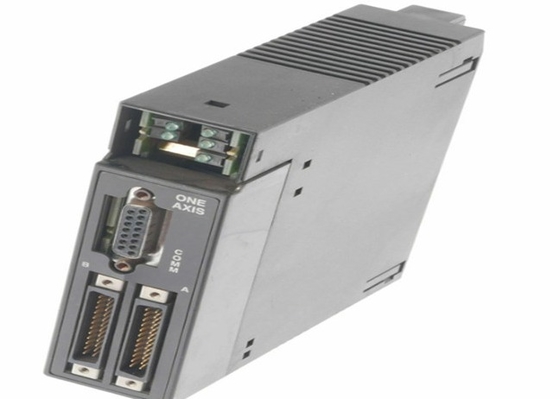

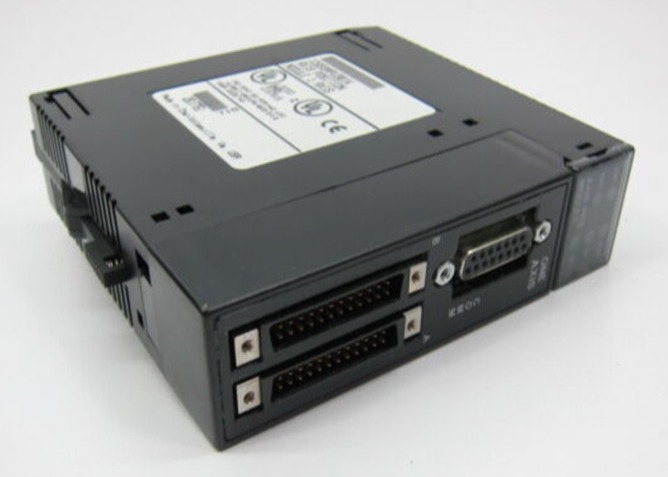

GE FANUC IC693APU301 한 축 모듈 25 핀 서버 24 핀 고밀도 25 핀 D 타입

GE FANUC IC693APU301 ONE (1) AXIS MODULE; 25-PIN SERVO 24-PIN HIGH DENSITY, 25-PIN D TYPE

IC693APU301에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc (전); Emerson Automation (현재)
부분 번호 IC693APU301
시리즈 90-30 시리즈
제품 설명 축 위치 모듈 (APM)
제품 설명 축 위치 모듈
축 1 축
지원되는 1축의 번호 (1)
세르보 루프 업데이트 1 밀리 초
통신 포트 하나 (1) 축 모듈; 25핀 서버 연결
작동 모드: 표준 모드; 후속 모드

모듈 LED 표시기 EN1, EN2, STST, OK 및 CFG
연결 장치 유형 24 핀 고밀도, 25 핀 D 타입
슬롯 너비
호환성 시리즈 90-30 PLC
호환되는 CPU CPU 311, CPU 313, CPU 323, CPU 331 및 그 이상의
제품 라이프 사이클 상태* 중단/무시한
허용된 모듈 수 CPU 311, CPU 313 및 CPU 323: 세 (3) 개의 APM 모듈 CPU 331 이상: 여덟 (8) 개의 APM 모듈
기판당 모듈 수: 3개 (3)
호환되는 케이블: IC693CBL311 (10 피트/3 미터); IC693CBL319 (3 피트/1 미터);IC693CBL317 (10 피트/3 미터) 8 ′′ 외부 방패 찌꺼기 및 IC693CBL320 (3 피트/1 미터) 8 ′′ 외부 방패 찌꺼기
제품 라이프 사이클 중단

IC693APU301에 대해

IC693APU301는 전 GE Fanuc Automation에서 생산한 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 시리즈의 축 위치 모듈 (APM) 이다.현재 에머슨 자동화이 모듈은 세르보 모터의 움직임과 위치 제어 구현을 위해 단일 축 제어 장치와 함께 제공되며 표준 및 추종 모드에서 구성 할 수 있습니다.

IC693APU301 표준 모드에서 구성되면 이 APM 모듈은 PLC 로직과 IC693APU301의 고성능 모션 컨트롤을 결합하여 단일 통합 시스템을 만듭니다.그것은 또한 APU가 연속 마스터와 슬레이브 애플리케이션을 위해 고성능 전자 기어 제공 하는 추종자 모드를 지원.

이 모듈은 1 (1) 9 핀 D 껍질 포트 커넥터와 APM 연결을 위한 1 (1) 고밀도 포트를 갖추고 있다. 또한 EN1, EN2, STST, OK, CFG LED 등의 LED 상태 표시기가 있다.이 모듈은 CPU 311과 같은 다양한 CPU와 사용할 수 있습니다., CPU 313 및 CPU 323 최대 3 (3) APM 모듈이 설치 될 수 있습니다. CPU 331 및 그 이상의 사용되면,최대 8개의 APM 모듈이 설치될 수 있습니다. 최대 3개의 APM 모듈 인스턴스가 기본판에 있습니다..

모션 프로그램은 모션 프로그래머 소프트웨어 패키지를 사용하여 개발하고 VersaPro 소프트웨어 패키지 버전 1.1 또는 나중에 또는 논리 개발자 PLC를 사용하여 구성 할 수 있습니다.다양한 통신 케이블이 IC693APU301 모듈과 함께 사용할 수 있으며 다양한 길이로 제공됩니다.이 케이블에는 IC693CBL311 (10 피트 / 3 미터); IC693CBL319 (3 피트 / 1 미터);IC693CBL317 (10 피트/3 미터) 8 ′′ 외부 방패 스피그테일과 C693CBL320 (3 피트/1 미터) 8 ′′ 외부 방패 스피그테일.

GE Fanuc IC693APU301 축 위치 모듈 또는 APM은 90-30 시리즈 PLC 또는 프로그래밍 가능한 논리 컨트롤러를 위해 만들어진 단일 축 모션 제어 모듈입니다.그것은 사용하기 쉽고 사용자가 그들의 PLC 시스템에 고성능 제어 통합 할 수있는 완전히 프로그래밍 모듈입니다IC693APU301 축 위치 모듈은 추종 모드 또는 표준 모드에서 작동하도록 설정 할 수 있습니다. 추종 모드는 연속 응용을위한 전자 기어를 제공합니다.이 모듈이 90-30 시리즈 PLC와 함께 사용할 때이 APM는 PLC 테이블과 APM 사이에 자동으로 데이터를 전송하는 PLC에 연결되는 동안 축의 움직임을 제어합니다.

IC693APU301 축 위치 모듈은 모든 시리즈 90-30 CPU 또는 확장 기판에 설치 될 수 있습니다. 331 모델 또는 그 이상의 모듈형 CPU는 1 시스템에서 최대 8 APM 모듈을 가질 수 있습니다.원판당 최대 3개의 APM 모듈최대 10 개의 모션 프로그램이 APM 모션 프로그래머 소프트웨어 패키지에 생성되고 저장될 수 있습니다.그것은 1 축에 대한 연결을 포함하는 고밀도 커넥터와 일반 용도의 연결을위한 다른 커넥터를 가지고 있습니다.이 고밀도 커넥터는 24핀 I/O 커넥터를 가진 짧은 케이블을 사용하여 드라이브에 연결됩니다.이 APM는 축의 실제 위치를 프로그래밍 또는 명령 위치와 비교하는 논리를 포함IC693APU301 축 위치 모듈은 PLC와 서보 제어 축 사이의 실시간 인터페이스를 제공합니다. 이 모듈을 사용하는 몇 가지 장점은 확장 된 응용 기능입니다.,단순화된 문제 해결과 효율적인 범용 입력 기능.
