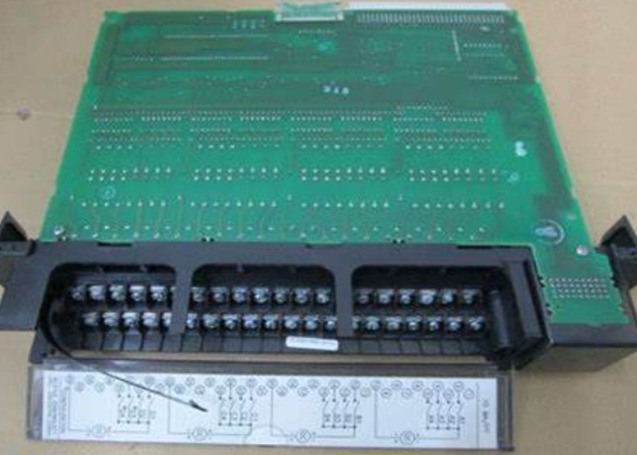

Ge Fanuc IC693MDL930 모듈은 Ge Fanuc 6-포인트 I/O 모듈 시리즈 90-30 Plcs입니다.

GE FANUC IC693MDL930모듈은 GE FANUC 6 포인트 I/O 모듈 90-30 PLCS 시리즈

IC693MDL930에 대한 기술 사양

브랜드 GE Fanuc
제조사 GE Fanuc
제조사 GE Fanuc; Emerson Automation (현재)
시리즈 90-30 시리즈
제품 설명 디스크리트 출력 모듈
시리즈 90-30 시리즈
부분 번호 IC693MDL930
부분 번호 IC693MDL930
8개 (8개), 개별적으로 격리:
제품 종류 디지털 I/O
필드 사이드와 논리 사이드 사이드 1500 볼트; 그룹 사이드 500 볼트 출력 전압 범위
리레 출력 8
제품 설명 리레 출력 모듈
채널 8개 (8)
5~30 볼트 DC 5~250 볼트 AC, 50/60 Hz
출력 스위치 용량 4Amp
명목 출력 전압 24 VDC; 120 VAC / 240 VAC
퓨즈
출력 그룹 개별적으로 격리 된 채널
LED 표시기 네

최대 부하 4AMPS 출력당 최대 저항: UL 설비에 대한 출력당 2AMPS 조종 의무 20AMPS 최대 모듈당
연락 양식 연락 양식 A (일반적으로 개방 (N.O.)
최소 부하 10mA
최대 출력 전류 4 Ampere, 포인트 당 저항 부하의 최대; 2 Ampere 포인트 당 파일럿 직무 부하; UL 설비의 모듈 당 20 Ampere
정압 24 볼트 DC 또는 120 / 240 볼트 AC
최대 출력 전류 5A
작동 전압 5~30 볼트 DC 또는 5~250 볼트 AC
응답시간 15ms
전류 도출 6 mA (모든 출력) 뒷판에 있는 5 볼트 버스; 70 mA (모든 출력) 뒷판에 있는 릴레이 24V 버스
작동 온도는 0~50°C
작동 전압 5-30 / 5-250 VAC
응답 시간 최대 15ms
제품 라이프 사이클 상태* 중단/무시한
스위칭 주파수 분당 20 회
정지 응답 시간 최대 15ms
모듈 너비 단일 슬롯
제품 라이프 사이클 상태 중단/무시한
제품 라이프 사이클 구식

IC693MDL930에 대해

IC693MDL930은 전 GE Fanuc가 제조한 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 시리즈의 일부인 분리 출력 모듈입니다. 지금은 Emerson Automation에 속합니다.이 모듈은 단일 슬롯 너비입니다, 8 (8) 개별적으로 격리된 일반적으로 개방 (N.O.) 로컬 및 분산 I/O 구성 요소로 90-30 시리즈 모듈 및 임베디드 중앙 처리 장치 (CPU) 모듈 집합체와 사용하기에 호환되는 양식 A 출력이 모듈은 또한 분산 출력 모듈로 현대 RX3i 및 RX7i 시스템을 지원합니다. 이 모듈은 모터 시작기, 전자기 작동 장치,및 표시등. IC693MDL930 접촉 출력은 4 Ampere의 현재 등급을 가지고 있습니다. 한 포인트 당 저항 부하의 최대; 2 Ampere 한 포인트 당 파일럿 직무 부하,및 UL 설비에 대한 모듈 당 20 Ampere 모듈의 최소 부하는 10 mA입니다각 접촉 출력은 24 VDC 및 120 / 240 VDC의 명목 전압에서 작동 할 수 있으며 운영 전압 범위는 50/60 Hz의 주파수에서 5-30 VDC / 5-250 VAC입니다.그것은 또한 최대 5 Ampere의 출입 전류를 생성하고 최대 채널 응답 시간은 온 및 오프 신호 전환 모두에 대한 15 ms입니다.이 모듈은 뒷판에 있는 5 볼트 버스의 모든 출력과 뒷판에 있는 릴레이 24 볼트 버스의 모든 출력과 함께 6mA의 내부 전력 소비를 가지고 있습니다.개인 격리, 각 출력 채널은 최대 운영 유연성을 제공하는 다른 전압에서 작동 할 수 있습니다.모듈의 격리 등급은 필드 사이드와 로직 사이드 사이에 1500 볼트, 채널 사이에서는 500 볼트입니다..

GE IC693MDL930 모듈은 디지털 출력 모듈이다. IC693MDL930 출력 모듈은 GE Fanuc 90-30 PLC 시스템의 5 슬롯 또는 10 슬롯 뒷판의 모든 슬롯에 설치될 수 있다.IC693MDL930 모듈은 사용자 부하를 관리하기 위해 8개의 정상적으로 개방된 릴레이 회로를 가지고 있습니다.개별 모듈 출력의 출력 스위칭 용량은 4 Amps입니다. 각 모듈 출력은 다른 모듈 출력으로부터 분리되어 있으며 각 모듈 출력은 자체 공동 단말기가 있습니다.IC693MDL930 모듈에는 피지트가 없습니다.모듈 출력으로 연결된 사용자 현장 장치에 대한 전원 공급은 사용자가 공급해야합니다.각 출력 포인트의 상태를 표시하는 LED 표시기는 모듈의 상단에 제공됩니다..

IC693MDL930 모듈의 명소 전압은 24 볼트 DC 또는 120 ~ 240 볼트 AC입니다. 운영 전압은 5 ~ 30 볼트 DC 또는 5 ~ 250 볼트 AC (50 ~ 60 헤르츠).정점 부하는 출력당 저항 전류의 4 Amps입니다UL 설비의 경우 출력 당 파일럿 직무 전류의 2 Amp, IC693MDL930 모듈당 최대 20 Amp입니다. 최소 부하는 10 밀리암프이며 최대 출력 전류는 5 Amp입니다.PLC 배면 5 볼트 DC 전압을 공급 할 때, 모듈은 6 밀리암퍼를 소모하고 PLC 백플레인이 24 볼트 DC를 공급하면 모듈은 70 밀리암퍼를 소모합니다. IC693MDL930 모듈의 작동 온도 범위는 0 ~ 50도입니다.이 임계값을 넘으면 모듈 출력이 감소합니다.. 교환 인덕티브 로드를 위해, 릴레 접촉 수명은 억제 회로를 사용할 때 저항적 로드 접촉 수명에 전형적입니다.
