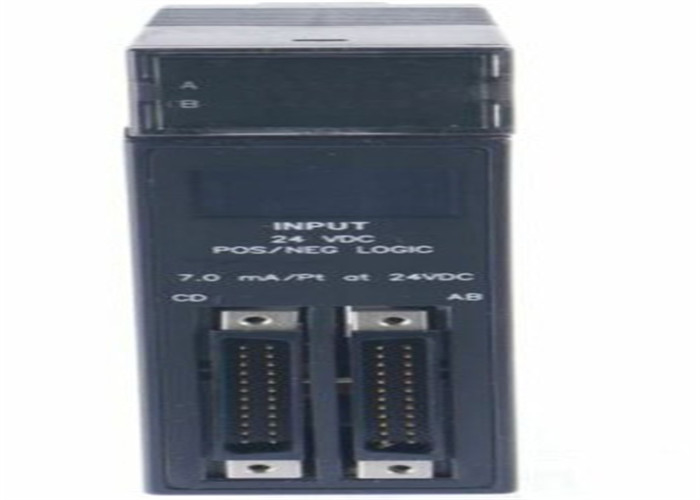

GE FANUC IC693ALG442 0~+10 볼트까지 공급하는 단일 출력 채널

IC693ALG442는 GE Fanuc의 90-30 시리즈 프로그래밍 가능한 논리 제어 (PLC) 플랫폼의 조합 모듈입니다.이 모듈은 0 ~ + 10 볼트 (일극) 에 호환되는 네 (4) 개의 입력 채널으로 설계되었습니다., 10 ~ + 10 볼트 (동극성), 0 ~ 20 mA, 4 ~ 20 mA, 4 ~ 20 mA 향상된 입력 신호와 0 ~ + 10 볼트 (동극성), 10 ~ + 10 볼트 (동극성), 0 ~ 20 mA를 제공하는 두 (2) 개의 아날로그 출력,4~20mA 출력 신호.

입력 채널은 각 채널이 8 ms의 업데이트 속도를 나타내는 차차 입력을 지원합니다. 개별 입력 유형 해상도는 0-20 mA에 5 μA (1 LSB = 5 μA) 를 포함합니다.5μA (1 LSB = 5 μA) 는 4-20 mA와 5 μA (1 LSB = 5 μA) 는 4-20 mA, 정해진 작동 온도 범위에서 전체 스케일의 ± 0.25% @25°C (77°F) 및 전체 스케일의 ± 0.5%의 절대적 정확도로 향상됩니다.

출력 채널은 4 ms의 업데이트 속도와 0.625 μA (1 LSB = 0.625 μA) 및 0.5 μA (1 LSB = 0.5 μA) 의 개별 해상도와 4-20 mA의 절대 정확도 ± 0의 단일 끝 출력입니다.전체 스케일의 1% @ 25°C (77°F), 전형적, 전체 스케일의 ± 0.25% @ 25°C (77°F), (최대); 그리고 작동 온도 범위 (최대) 에서 전체 스케일의 ± 0.5%.

이 모듈은 20~30 VDC의 외부 공급 전압과 24 VDC의 명목값과 10%의 허용 전압 파동을 요구합니다.이 모듈은 내부 +5V 공급에서 95mA의 전력 소비와 외부 전력 공급에서 129mA의 전력 소비.

IC693ALG442 아날로그 전류/전압 조합 모듈은 4 ~ 20 밀리 앰프 또는 0 ~ 20 밀리 앰프의 2 개의 전류 범위를 제공합니다. 현재 모드에서 오픈 루프 결함 검출 기능을 제공합니다.유니폴러 모드는 사용자 데이터를 확장 할 수 있습니다 그 모드는이 모듈의 기본 모드입니다그것은 또한 PLC에 상태 정보와 업데이트를 전송합니다. 모듈의 성능 데이터, 과부하 오픈 와이어 탐지, 경보 상태 업데이트,그리고 사용자에 의해 공급되는 시스템의 전력에 대한 상태 업데이트IC693ALG442 조합 모듈은 내부 +5 볼트 전원 공급 장치에서 95mA 전류를 소비하고 외부 사용자 공급 장치에서 129mA 전류를 소비합니다.모듈의 앞면에 찾을 수 있는 20 터미널 커넥터 블록은 필드 배선을 쉽게. 그 범위 밖의 값을 수신하면, 그 값을 가장 가까운 유효한 값으로 변환하여 ADC에 전송합니다. 두 출력은 기본적으로 표준 작동 모드로 설정됩니다.
