GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA 격리 된 +24 볼트 공급 장치에서

GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA 격리 된 +24 볼트 공급 장치에서

제품 설명

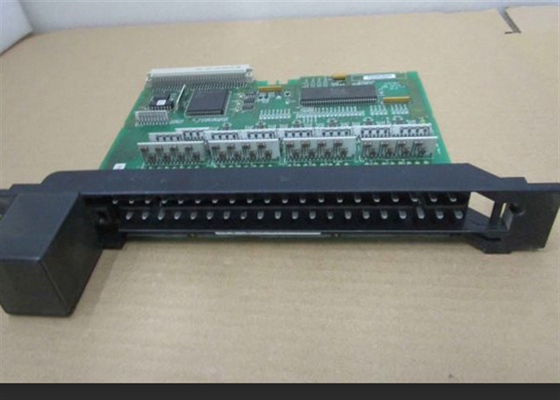

IC693ALG221는 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러에 대한 네 개의 입력 채널을 가진 아날로그 전류 입력 모듈입니다.이 컨트롤러의 채널은 각각 응용 프로그램에 필요한 디지털 신호로 아날로그 입력 신호를 변환 할 수 있습니다두 가지 입력 범위는 확장 된 사용자 데이터로 4 ~ 20 mA의 기본으로 사용할 수 있으므로 4 mA는 0의 카운트와 20 mA는 32000에 해당합니다. 각 1000 카운트는 0.5 mA를 나타냅니다.I/O 터미널 보드에 점퍼가 추가되면, 입력 범위는 0 ~ 20 mA로 조정되며, 각 800 회가 0.5 mA에 해당하는 32000 회의 카운트에 해당하는 스케일 사용자 데이터 스케일이 있습니다. 이 모듈은 두 개의 범위 점퍼를 갖추고 있습니다.1~2 채널, 3~4 채널.

IC693ALG221 입력 모듈은 제공된 채널에 대해 2 밀리 초의 업데이트 속도와 함께 각 채널에 대해 반 밀리 초의 변환 속도를 허용합니다.변환된 신호의 해상도 속도는 선택된 범위 중 어느 하나에 12 비트입니다.. % AI 사용자 데이터 레지스터 16 비트 2 ′′s 콤플레먼트 형식. 현재 소스가 입력으로 역전되면 모듈은 범위의 낮은 끝과 평행한 데이터 단어를 출력합니다.

IC693ALG221의 입력 보호는 일반적인 모드 설정에서 최대 200 V의 저출력으로 작동하기에 충분합니다. 이 모듈은 또한 외부 소음의 전기 격리를 허용합니다.모든 필드 연결은 좋은 등급을 필요로, COM 또는 GND에 연결 된 보호 된 기기 케이블. LED 표시기는 전원 공급 작동을 모니터링합니다.IC693ALG221에 특화된 주요 전원 소스는 모듈을 위한 인버터를 통해 전달되는 +24 VDC 공급 PLC 전력입니다.. IC693ALG221는 +5 VDC 출력에서 전원을 사용하여 격리 회로를 구동합니다.

기술 사양

흔한 철자 오류:

• 1C693ALG221
• IC693A1G221
• IC693ALG22l
• IC693ALG221

이 사건에 대해:

GE Fanuc의 IC693ALG221 입력 모듈은 4개의 입력으로 제공되는 아날로그 입력 모듈이다.IC693ALG221 입력 모듈의 가장 일반적인 응용 프로그램 중 하나는 디지털 응용 프로그램에서 사용할 수있는 아날로그 입력 신호를 디지털 신호로 변환하는 데 사용됩니다.이 입력 모듈은 0 ~ 20 밀리 앰프 또는 4 ~ 20 밀리 앰프의 2 개의 다른 전류 범위에서 작동 할 수 있습니다. 4 개의 입력 채널은 업데이트에 약 2 밀리 초 정도 걸립니다.입자의 해상도는 4 미크로암프에서 4 ~ 20 밀리암프입니다, 그리고 5 마이크로 앰프 0 ~ 20 밀리 앰프입니다. IC693ALG221 입력 모듈은 전체 규모에서 0.1%의 정확도 등급을 갖습니다.

The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions그것은 GE PLC 시스템에서 거의 모든 사용 가능한 랙에 설치 될 수 있습니다. PLC는 IC693ALG221 입력 모듈에 필요한 전력을 공급합니다.이 모듈의 입력값은 1에서 4까지모듈의 운영자는 입력 모듈에 연결 된 2 개의 범위 점퍼로 사용하려는 채널을 선택할 수 있습니다.범위 점퍼 중 하나는 입력 채널 1과 2에 대 한 다른 점퍼는 입력 채널 3과 4에 대 한.

IC693MDL240 AC 입력 모듈은 GE Fanuc 시리즈 90-30 제품 라인에 속하는 분리된 입력 모듈입니다.16개의 입력 장치로 구성되어 있고, 하나의 공통된 전원 입력 단말기로 구성되어 있습니다.이 입력 회로는 저항/공압기 반응 입력입니다. 입력의 몇 가지 특징은 74에서 132 볼트 AC의 온 상태 전압, 0에서 20 볼트 AC의 오프 상태 전압,정전류 6 밀리암프, 최대 정전 전류는 2.2 밀리암프, 반응 시간은 30 밀리초, 반응 시간은 45 밀리초입니다.이러한 입력 특성은 전자 근접 스위치와 같은 다양한 사용자 제공 입력 장치와 호환됩니다., 제한 스위치, 그리고 버튼.

IC693MDL240 AC 입력 모듈은 120 볼트 AC의 명소 전압, 0 ~ 132 볼트 AC의 입력 전압 범위 및 12 밀리 앰프의 입력 전류가 있습니다.모듈의 주파수 등급은 50/60 헤르츠이며 전력 소비 등급은 90 밀리 앰프입니다 5 볼트 버스에서 뒷판IC693MDL240 AC 입력 모듈은 AC 전원 공급원을 필요로 합니다. 현장 장치에 대한 전력은 사용자가 별도로 공급해야합니다.그것은 입력 상태 테이블에 논리 1를 표시합니다. 만약 현재는 입력 포인트에IC693MDL240 모듈의 필드 측면과 논리 측면 사이의 격리는 1500 볼트 RMS입니다.그것은 시리즈 90-30 프로그래밍 가능한 논리 컨트롤러의 기판의 모든 I / O 슬롯에 설치 될 수 있습니다이 모듈과 DC 전원 공급원을 사용할 수 없습니다. 그것은 공장 내에서 90-30 시리즈 I / O 시스템을 확장 할 수 있습니다.
