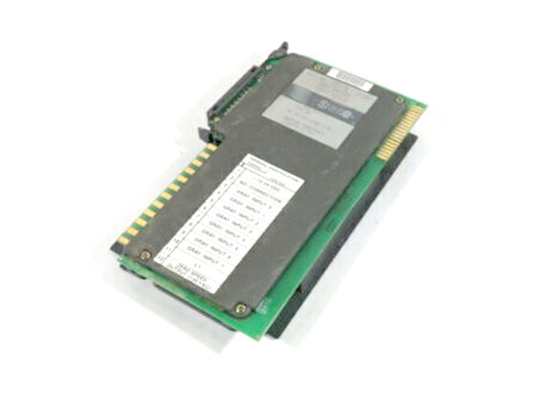

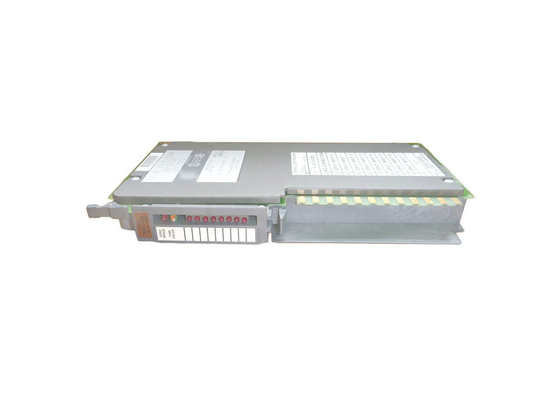

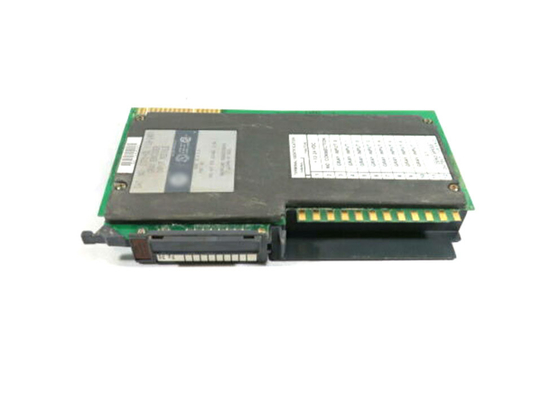

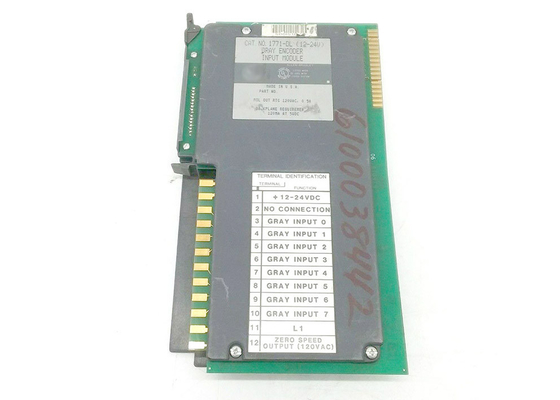

PLC 5 포지셔닝 IO 모듈 1 킬로헤르츠 1 슬롯 Allen Bradley 1771-DL

알렌-브래들리 1771-DL은 그레이 코드 변환기 모듈입니다. 그것은 1771-WB 사이에 연결된 12-24V DC 전력 공급 장치와 앱솔루트 인코더를 요구합니다. 게시판 845A-SJZ3DN6DW 8 비트 그레이 부호기는 적합한 1771-WB 와이어링 암과 함께, 이 모듈과 호환 가능합니다. 8비트 그레이 코드는 그리고 나서 앱솔루트 인코더에서부터 8비트 이진수까지 전환됩니다. 이것은 그리고 나서 알렌-브래들리 프로그램 가능 제어기에 대한 입력으로서 사용될 것입니다. 그레이 부호기가 운동중인 동안, 120V AC 제로-스피드 트라이액 전환은 계속 있습니다. 모듈은 이동이 선택 가능한 시간 지연에서 멈추었다는 것을 인정하는 후 스위치가 단지 꺼질 것입니다. 모듈의 앞 부분에 위치해서 위치한 트림 포트를 사용할 때, 시간 지연은 0.3과 6 초 사이에 변경될 수 있습니다. 지연을 감소시키기 위한 노브 역시계 바늘 방향과 지연을 증가시키도록 오른쪽으로 돌게 변하세요. 스위치는 부호기 실패가 그것이 안전 정지 장치의 역할을 하고 구동회로를 열 것이기 때문에 발견될 때 사용될 수 있습니다. 120V AC에 5A로 평가되어 스위치는 47-63 Hz의 동작 주파수를 가지고 있습니다. 스위치는 10 밀리초 과전류를 위해 0.5A 연속출력전류를 가지고 있고, 2A를 가지고 있습니다. 그것의 스위치는 최소 50개 마 부하 전류를 가지고 있고 온-상태가 100개 마 부하 전류에 전압 강하는 2V입니다. 1771-DL은 오프 상태에 최대 5 마 누설 전류를 가지고 있고 출력 퓨즈가 1A 정상적 성수기에 8 AG를 가지고 있습니다. 모듈은 0-360 도로부터 회전 위치를 추적하는 부호기로부터 입력만을 받습니다. 그리고 이 위치값은 0-255로부터 8비트 그레이 코드로 변환될 것입니다. 다중 도체 케이블을 사용할 때, 부호기는 코드화되 위치값을 1771-DL 모듈에게 보낼 수 있습니다. 가치는 모듈의 입출력 샤시의 후면에 위치할 것입니다. 모듈은 후면을 통하여 프로세서의 입력에 8비트 0-255 2원체를 출력할 것입니다.

모듈은 (3 센티미터 Ｘ 15 센티미터 Ｘ 25 센티미터) 1 Ｘ 6 Ｘ 10의 " 차원을 추정했고 그것이 0.43 킬로그램을 심사숙고합니다. 키조정은 단지 핀 4와 6 사이에 그리고 핀 24와 26 사이에 일할 것입니다. 작동 온도는 32입니다 - 140 화씨도. 모듈의 저장 온도는 5와 -40-185 화씨도입니다 - 95% 불응축 상대 습도. 백플레인 전류는 5V DC에 있는 120 마고 1 밀리초 입력 필터 시간 지연입니다. 1771-DL은 입력 소싱 전류 위의 27V DC에 비트마다 10V DC와 15 마에 비트마다 6 마를 가지고 있습니다.
