AB 1746-NI16I, 단일 슬롯 SLC 500 아날로그 I/O 모듈

앨런 브래들리 1746-NI16I는 16비트 해상도와 16개의 입력 채널을 가진 아날로그 입력 모듈이다. 이 모듈은 -20에서 20mA의 전압 범주에 속한다.5 볼트 전류는 125mA입니다., 24 볼트는 75 mA를 발생시킵니다. 뒷판 전력 소비량은 최대 2.425 와트입니다. (5 볼트 DC에서 0.625 와트, 24 볼트 DC에서 1.8 와트).이 모듈의 일반적인 모드 전압 범위는 +/-10입니다.25 볼트, 아날로그 공통 단말기에 비해.

이 단위는 5%에서 95%의 상대 습도를 가 condense 없이 가지고 있습니다.작동 하는 온도 범위 는 -25도 에서 60도 (-13도 에서 140도 파렌하이트) 이고, 작동 하지 않는 온도 범위 는 -40도 에서 85도 (-40도 에서 185도 파렌하이트) 이. 그것의 입력 임피던스는 249입니다; 그것의 최대 입력 전압은 아날로그 공통 및 모든 입력 단말 사이에 ± 8 볼트이며 최대 입력 전류는 ± 30 mA입니다. 이 모듈의 열 소모는 2입니다.43 와트, 이 모듈의 AIFM 커넥터는 25 핀 D 셸입니다. 체시에 모듈을 설치 할 때 모듈에서 단말 블록을 제거 할 필요가 없습니다.터미널 블록이 제거되면, 터미널 블록 옆에 있는 라벨을 사용하여 모듈의 위치와 유형을 식별합니다.

아날로그 입력값은 그 크기를 측정하기 위해 아날로그 프로세스 변수를 인터페이스하는 데 사용됩니다. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithm이 피드백 신호 없이는 자동 제어가 완전히 구현될 수 없습니다.

RSLogix 500 프로그래밍 소프트웨어는 모듈의 작동과 작동 신호를 구성 할 수 있습니다. 다른 매개 변수도 모듈의 작동을 정밀하게 조정 할 수 있습니다.그것은 엔지니어링 단위와 같은 사용자 선택 가능한 데이터 형식을 가지고 있습니다, PID를 위한 스케일, -32,768에서 +32,767 범위의 비례 계수 및 사용자 정의 범위의 비례 계수, 클래스 3만.이 모듈은 또한 입력 채널에 참조하여 열린 회로를 감지하는 기능을 갖추고 있습니다. 모듈의 작동 시간은 5 초 미만입니다. 모듈에 신호를 배선할 때 권장 케이블은 Belden #8761 또는 동등한 케이블을 사용할 수 있습니다. 최대 14 AWG의 케이블 크기를 사용하십시오.최대 두 (2) 개의 전선이 단말기에 단결될 수 있습니다.이 모듈 문을 닫는 데 방해와 어려움을 피하기 위해 권장됩니다.

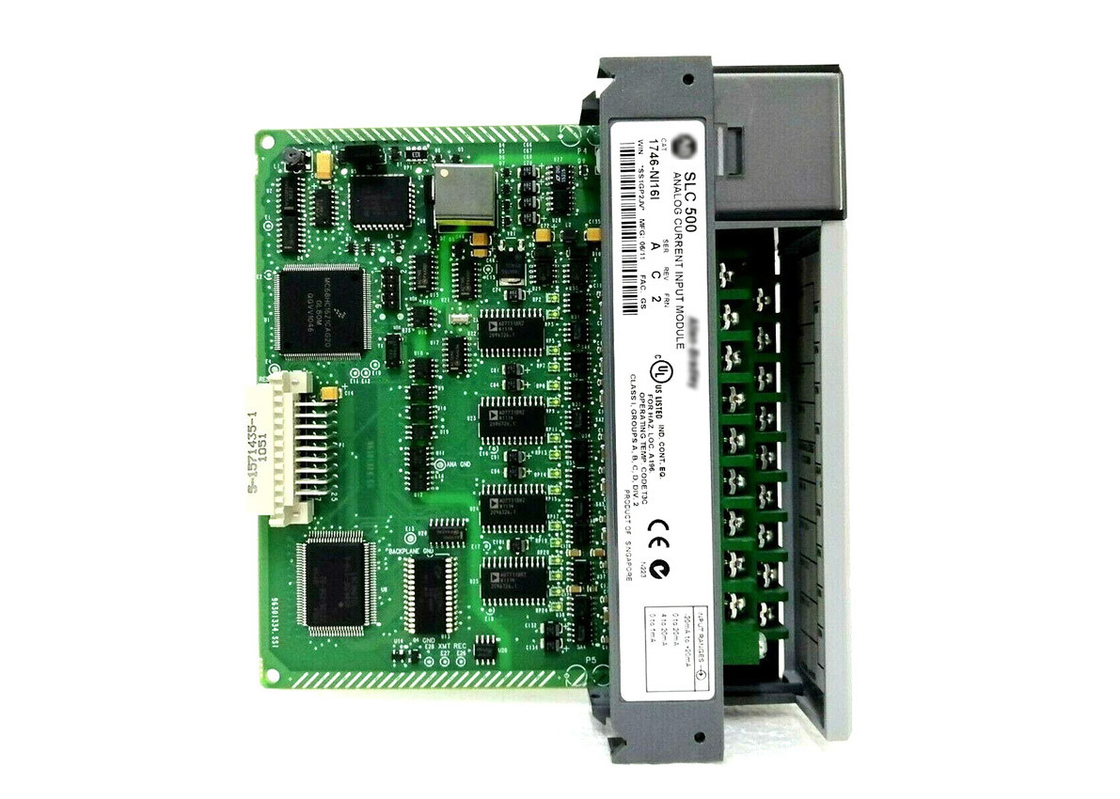

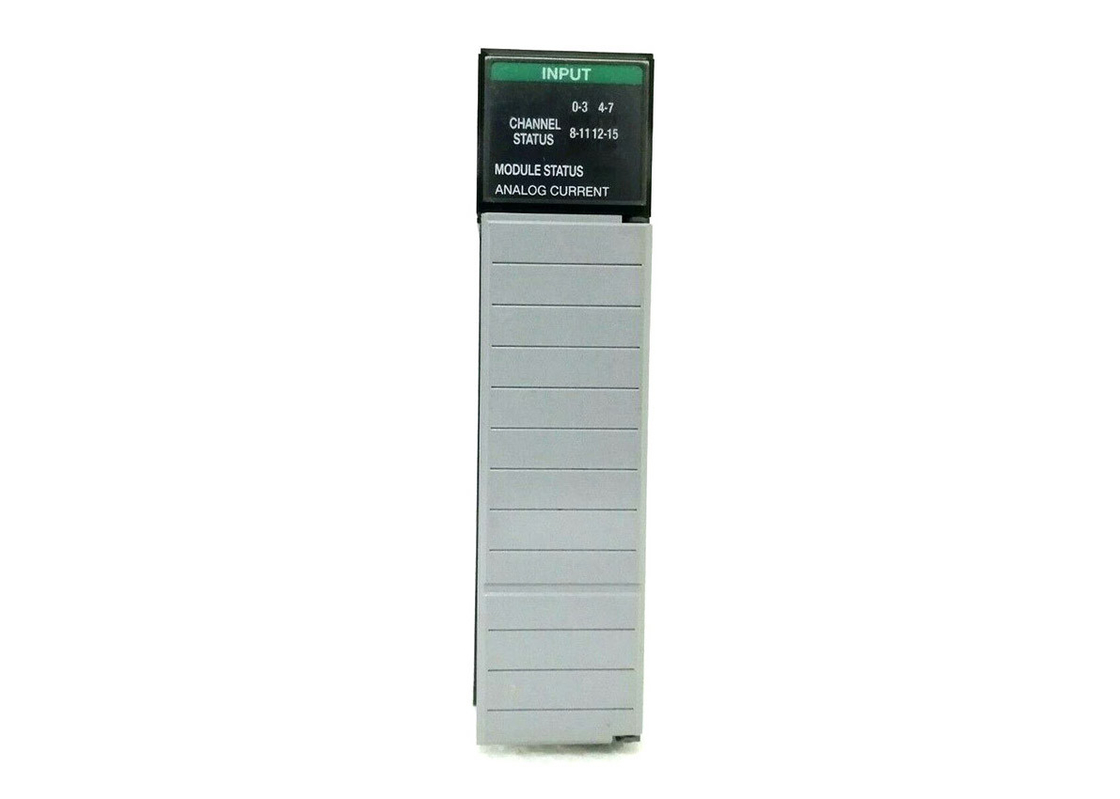

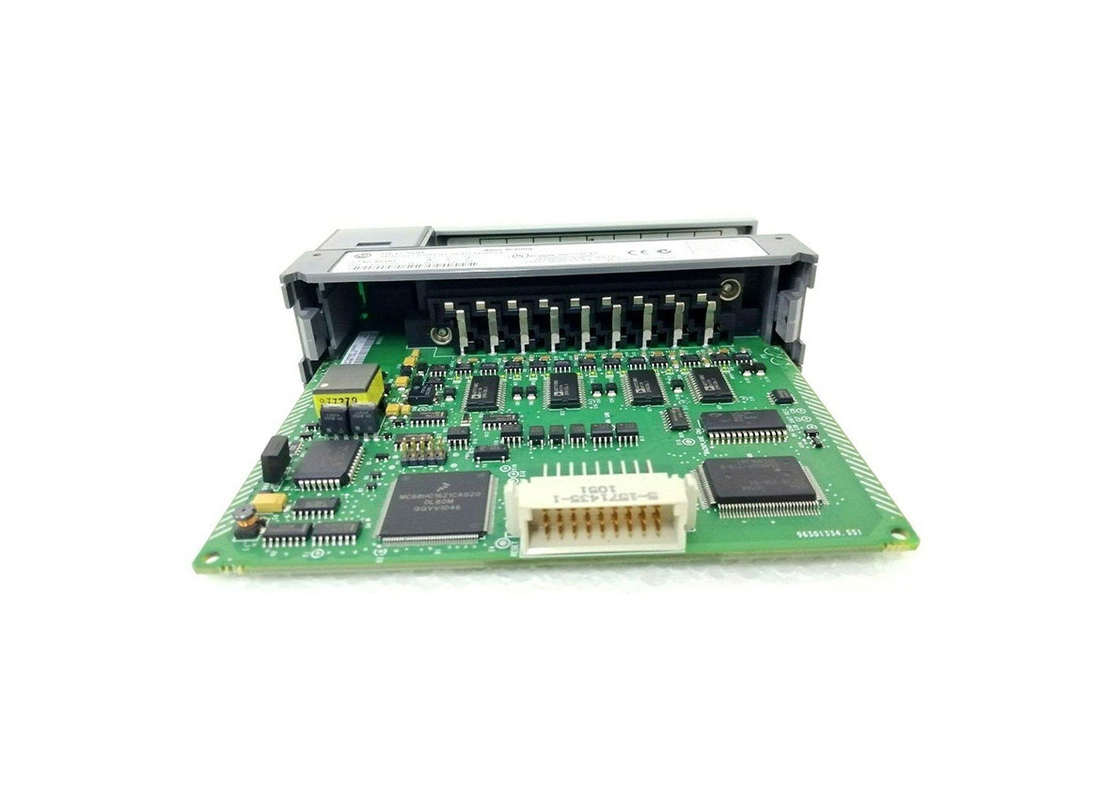

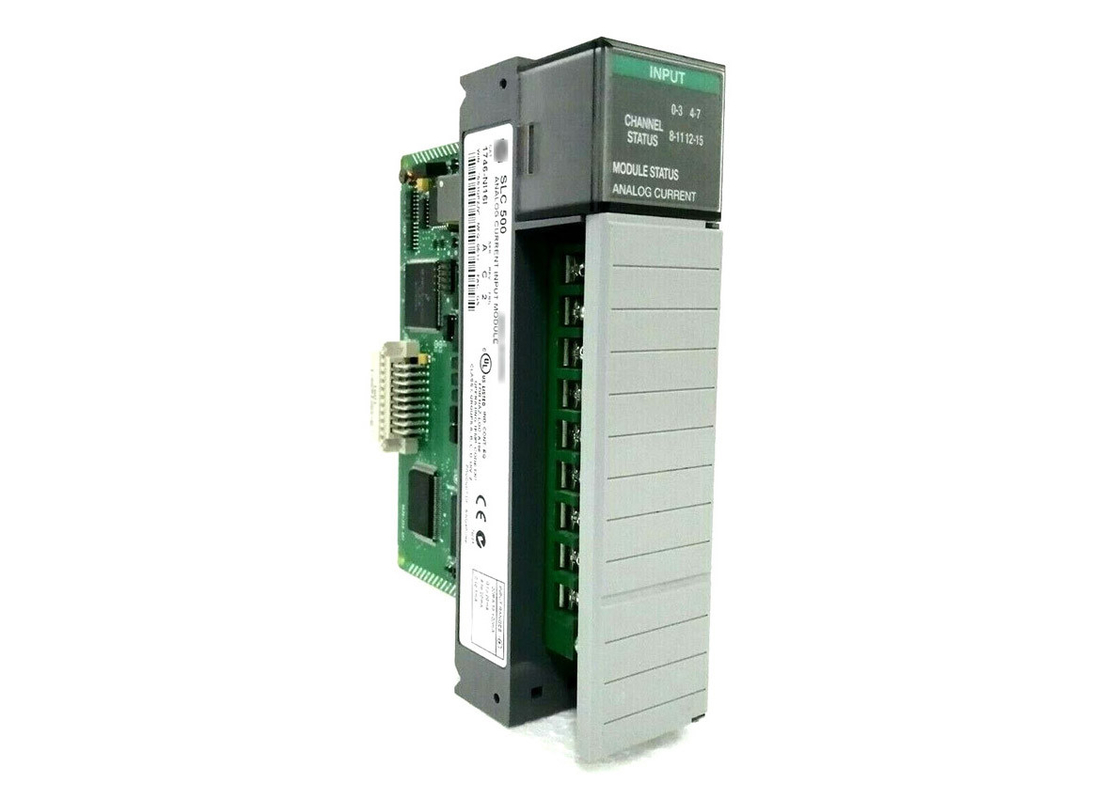

이 고해상도 아날로그 입력 모듈은 5개의 녹색 상태 표시기가 있습니다. 4개의 채널의 그룹마다 하나씩모듈 상태와 채널 동작에 대한 시각적 표시를 제공하기 위해 모듈 상태를 표시합니다..
