단일 단자인 알렌-브래들리 1746-NO8V, SLC 500 아날로그 출력 모듈
1746-NO8V를 위한 기술적 요구
| 제조사 |
로크웰 자동화 |
| 결의안 |
16비트 320 uV/count |
| 모듈 타입 |
아날로그 출력 모듈 |
| 시리즈 |
SLC 500 |
| 부품번호 /는 아니오 분류합니다. |
1746-NO8V |
| 브랜드 |
알렌-브래들리 |

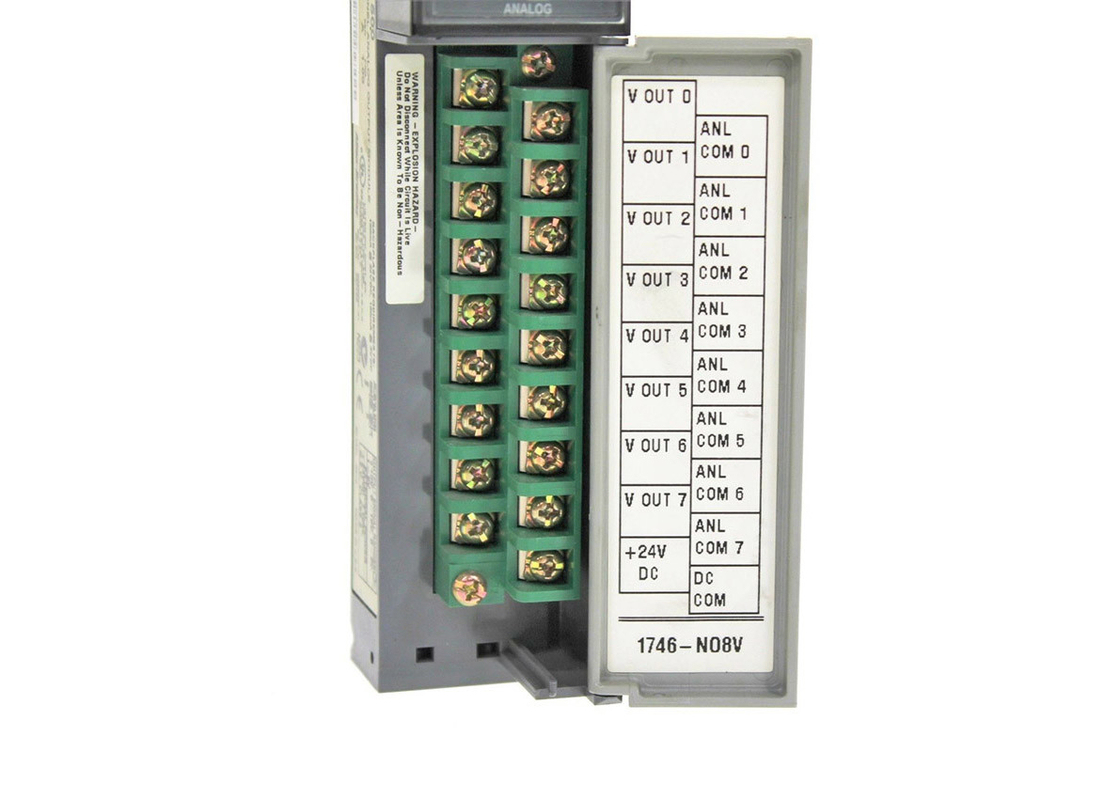

| 출력 배선 |
단일 단자입니다 |
| 출력 전압 |
+10VDC에게 -10 ; +10.25VDC에게 -10.25 ; 0 내지 10VDC ; 0 내지 5VDC와 1 내지 5VDC. |
| 출력 코딩 |
+32,767에 대한 -32,768 |
| 적합한 샤시 |
슬롯 0 를 제외한 어떠한 1746 샤시 슬롯 |
| 백플레인 전류 소모 |
24V dc (EXT에 대한 J4 점퍼 세트)에 있는 24V dc (J4 점퍼가 랙에 설정했습니다) 0 마에 있는 5V dc 160 마에 있는 120 마 |
| 후면 소비 전력 |
5.6W |
| SLC 데이터 형태 |
기준 공업 단위는 PID 비례하 총수 1746-NO4 포맷 사용자 정의 스케일에 확장성을 제공했습니다 |
| 선택적 출력 데이터 파라미터 |
User defined scale limits Output clamping limit Output alarm limits Ramp rate/limit Preset fault value Output behavior under fault condition (reset, hold, preset) Alarms latch Reset latched alarms |
| 출력 |
8 |
| 백플레인 전류 (5 볼트) |
120 밀리앰프 |
| 백플레인 전류 (24 볼트) |
160 밀리앰프 |
| 업데이트 시간 |
540 microseconds/8 채널 |
| 스텝 응답 |
1 밀리초 |
| 스텝 응답 |
60 밀리초에, 밖에 2.5 밀리초 |
| UPC |
10781180054560 |
| UPC |
10781180054577 |
1746-NO8V에 대하여
알렌-브래들리 1746-NO8V는 SLC 500 제어기들에 대한 용도로 적합한 아날로그 출력 모듈입니다. 이 모듈은 ±10.25VDC에 이르는 전압 출력 신호를 제공합니다. 이 모듈은 이상적으로 밸브, 댐퍼, 가변 방식 드라이브 (VFD), 루버와 같은 변조되는 장치와 아날로그 신호와 함께 작동하는 기타 장치를 제어하는데 사용됩니다.

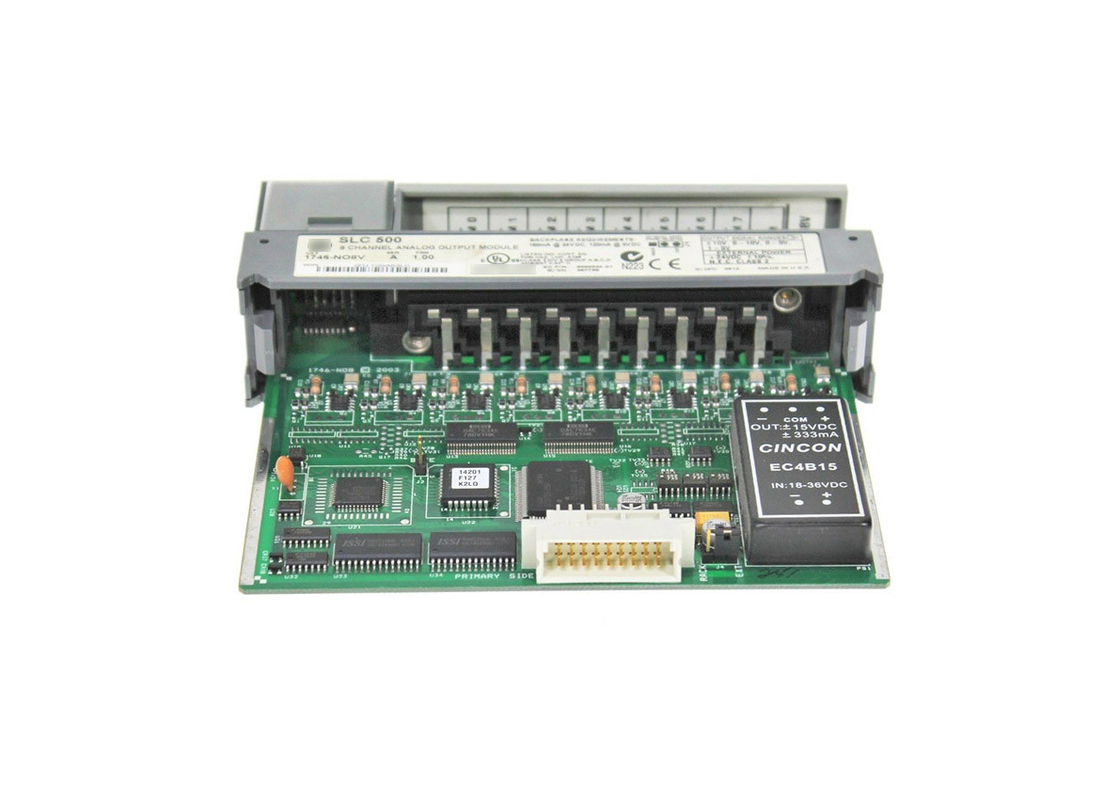

1746-NO8V는 16개 비트 또는 320 uV/count의 결의안으로 8 (8) 다중을 가지고 있습니다. 그것은 +32,767에 32,768의 코딩을 출력했고, 디지털-아날로그 (DAC) 컨버전 방법으로서의 짜맞춘 R-2R 사다리형 네트워크가 딸려 있습니다. 5 부인 투의 개별적 채널 업데이트 시간과 전체 눈금의 1 부인 오어 0 내지 95%의 출력 단계 대응이 등급 1을 위한 모든 8 채널을 업데이트하고 10 부인 투가 등급 2를 위한 모든 8 채널을 업데이트한 것이 가지고 있습니다.
1746-NO8V는 전체 눈금의 ±33 ppm/' Ｃ의 최대 전체적인 정확도 동향으로 25' Ｃ에 있는 0.1%의 전체 눈금과 60' Ｃ에 있는 0.2%의 전체 눈금의 전체적인 정확도를 가지고 있습니다. 그것은 1K 오옴과 크 의 그리고 10 마 (최대)의 부하 전류로 부하 범위를 가집니다.
1746-NO8V의 특별한 명목상의 출력 전압은 +10VDC에게 -10입니다 ; +10.25VDC에게 -10.25 ; 0 내지 10VDC ; 0 내지 5VDC와 1 내지 5VDC. 각각 채널을 위해 쉽게 잘 믿은 변환된 아날로그 데이터는 선택적 출력 데이터 파라미터가 사용자 한정된 스케일 제한, 출력 클램핑 제한, 출력 경보제한, 경사율 / 한도, 미리 설정된 결함 값, 장애 상태 (리셋, 유지, 사전 설정) 하에 출력 초기 거동, 알람 래치와 리셋 잠겨진 알람인 동안 PID, 비례하는 총수, 1746-NO4 포맷과 사용자 정의 규모에 대해 기준인 기준 공업 단위입니다.

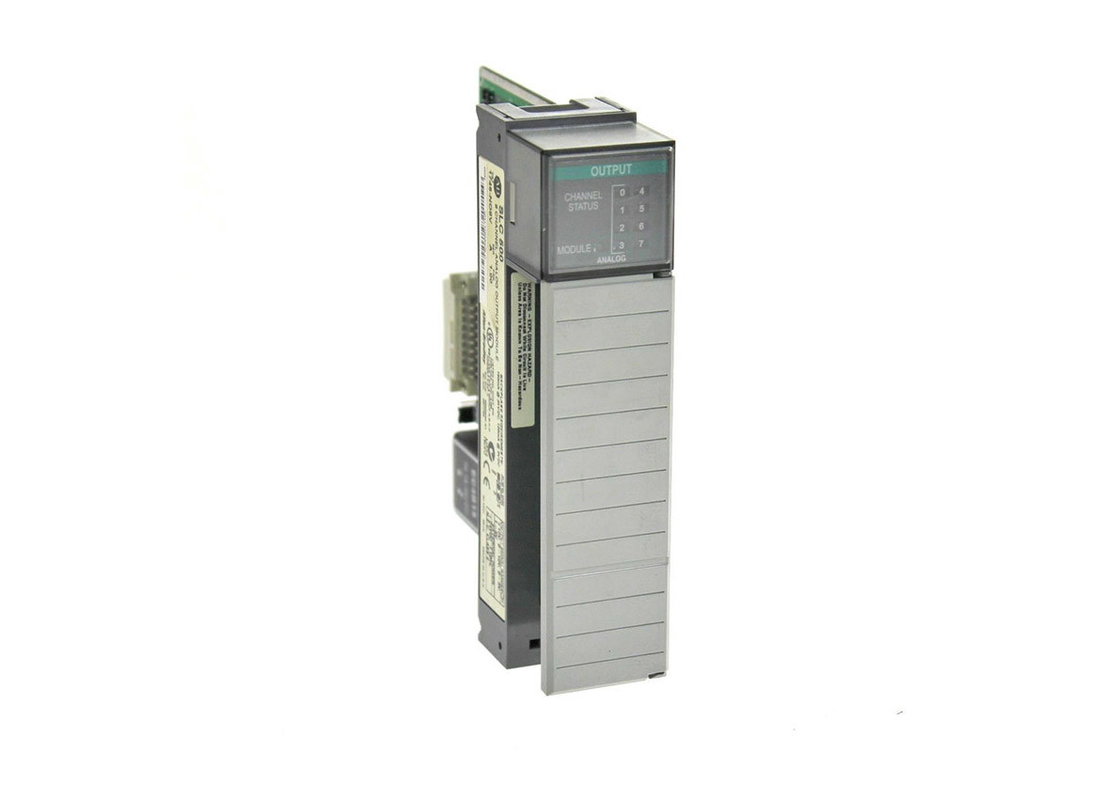

1746-NO8V는 5.6W의 전체적 후면 전원 출력과 24V DC의 전력 정격과 사용자 옵션 직류 전원을 가지고 있습니다. 그것은 ±10.25V DC 이내에 출력 전압 레인지를 가지고, 16개 비트 (320uV/count)의 채널 결의안으로 R-2R 사다리 디지털 대 아날로그 변환기를 사용합니다. 1746-NO8V는 대략 5 부인 투가 모든 8 채널에 관한 최신 소식을 신호에게 알린 것이 사용하는 1 부인 앤드의 응답 시간 출력 단계를 가지고 있습니다. 1746-NO8V의 출력 위의 부하 범위는 1KI(c) 이상 갈 수 있고, 출력 위의 최대 부하 전류는 10mA입니다. 1746-NO8V는 1I(c)와 2.5% (±10.25V) 과범위 역량 보다 더 덜 출력 임피던스를 가지고 있습니다. 그것은 ±0.53 LSB/' Ｃ의 벌충 드리프트 에러로 A±33 ppm/' Ｃ 동향 정확도와 0.15%의 이득 오차로 0.2%의 전체적 출력 정확도를 제공합니다. 1746-NO8V는 샤시를 보호하기 위해 필드 와이어링과 후면 사이에 회로 차단을 제공하고 프로세서가 모듈과 채널 상태를 보여주기 위해 500V DC에 시험되고, LED 라이트를 이용합니다. 그것은 5-95% 불응축 상대 습도에 0-60' Ｃ 운영 온도범위를 가지고 등급 I, 분할 2 위험 위치에 사용하기 위해 CUL이고 CE-공인된다. 1746-NO8V는 10-500Hz에 30G의 사용가능한 충격 평가와 5G의 진동을 가지고 있습니다.
