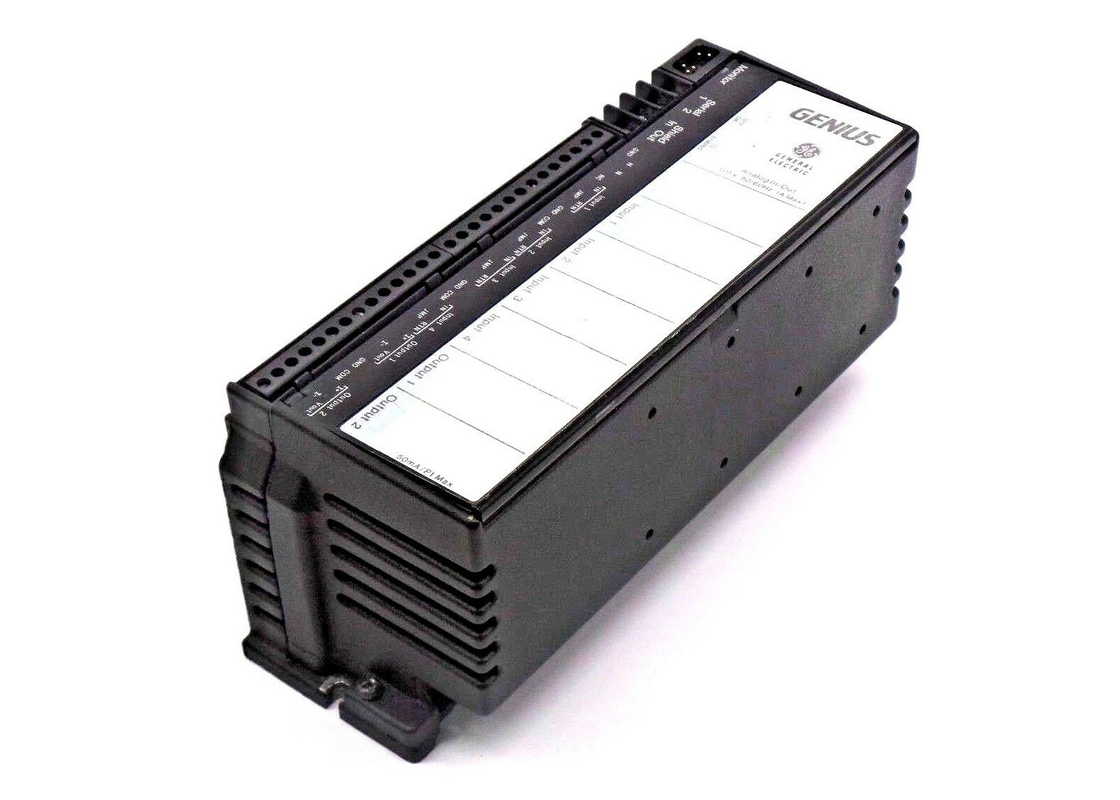

4개 입력과 2개 출력과 입출력 모듈인 GE 파눅 IC660EBA100

Ge Fanuc IC660EBA100, 4개의 입력과 2개의 출력을 가진 입력/출력 모듈

IC660EBA100 모듈은 4개의 입력과 2개의 출력을 가진 GE Fanuc 입력/출력 모듈입니다. 2개의 블록 버전으로 제공됩니다. 115 VAC 입력/출력 블록과 24/48 VDC 전압/전류 블록이 있습니다.4 입력 / 2 출력 아날로그 블록에 대한 각 회로, 다음과 같은 아날로그 범위에서 신호를 전달할 수 있습니다:

-10V DC에서 +10V DC

-5V DC에서 +5V DC

0-5V DC

0~10V DC

4~20 mA/1~5 볼트 DC

상기 신호 범위의 이러한 유연성으로 인해 모듈 블록은 출력 및 입력 장치의 광범위한 배열에서 사용할 수 있습니다.

당신은 블록에 LED 표시기를 볼 수 있습니다. 블록이 어떻게 작동하는지 표시하기 위해. 블록이 결함이 발생하면, 괜찮은 LED는 현존하는 결함이 있음을 표시하기 위해 깜박입니다. 특정 결함의 경우,블록은 추가 손상으로 이어질 수있는 위험한 사고를 방지하기 위해 모듈의 출력을 차단하여 예방 조치를 취합니다.이 입력 / 출력 모듈은 어떤 위치에도 장착 할 수 있습니다. 충분한 열 분비를 위해 수직 장착이 선호됩니다.

블록 사이 약 1.5 인치, 그리고 각 블록 위와 아래에 3 인치 정도 열려 있는 것이 좋습니다.이것은 블록의 전자 구성 요소를 더 쉽게 제거 할 수 있으며 특히 케이블이 함께 묶여있는 경우 배선에 더 많은 공간을 제공합니다..

닫힌 공간에 장착되면 냉각을위한 충분한 공간을 남겨주는 것이 중요합니다. 과열이 전자 부품에 잠재적으로 해를 끼칠 수 있음을 기억하십시오.I / O 블록에 연결은 Belden 9182 케이블을 사용하여 만들어집니다.구성을 위해, 핸드 홀드 모니터는 블록에 부착되어 전원을 켜고 있습니다. 이것은 일련의 구성 요청이 있습니다. 마지막으로,설정 시작을 위해 I/O 블록에 장치 번호가 부여됩니다..

필드 배선 도중, I/O 블록은 스크루브라이버를 고정 및 해제하기 위해 표준 스크루브라이버를 사용하여 작동된다. 각 단말기는 AWG #12 또는 AWG #14 와이어를 둘씩 수용할 수 있다.권장되는 최소 와이어 크기는 AWG # 22입니다.- 보호되지 않은 와이어 끝은 2 인치를 초과하지 않도록 주의하십시오.

IC660EBA100에 대해

GE IC660EBA100 전자 집합체는 GE의 특정 아날로그 I/O 블록으로 작동하는 전자 집합체입니다.이 두 장비 모두 GE Fanuc Automation에 의해 설계되고 배포됩니다.이 특정 전자 집합은 115 볼트 AC의 명소 블록 전력 등급과 98 ~ 132 볼트 AC의 운영 전압 범위에서 작동합니다.이 블록은 또한 10 VA의 최대 전력 등급과 함께 제공됩니다.그것은 GE Fanuc 자동화 IC660EBA100 전자 집합은 I / O 블록이 모든 호환 응용 프로그램에서 작동하는 데 필요한 모든 전자 부품을 제공한다는 것을 언급하는 것이 중요합니다.이 전자 집합을 사용할 때, 그것은 작동하는 데 필요한 모든 연결과 포트를 가진 단말기 집합 키트를 필요로합니다.

GE Fanuc 자동화 IC660EBA100 전자 집합체는 4 개의 입력 회로와 2 개의 출력 회로와 함께 제공되는 블록을 지원합니다.블록은 단위 및 I / O 연결의 상태를위한 상태 업데이트를 제공하는 2 LED와 함께 제공됩니다전체 블록은 1500 볼트의 블록-블록 격리 등급과 6 와트의 열 분산 등급을 가지고 있습니다.GE Fanuc Automation IC660EBA100 전자 장치는 위험 물질이 없는 깨끗한 곳에 설치하는 것이 중요합니다.이 환경의 온도는 0~60도 이하로 떨어지지 않아야 하며 상대 습도는 5~95%가 되어야 합니다.블록의 열 이동은 섭씨 1도당 전형적인 10ppm입니다.. 최대 열 이동은 섭씨 40ppm입니다. 이 블록은 12 비트 플러스 신호의 출력 해상도와 4 밀리 초의 출력 업데이트 주파수를 가지고 있습니다.블록의 출력 부하는 2000 오프 또는 그 이상의.

IC660EBA100에 대한 기술 사양
