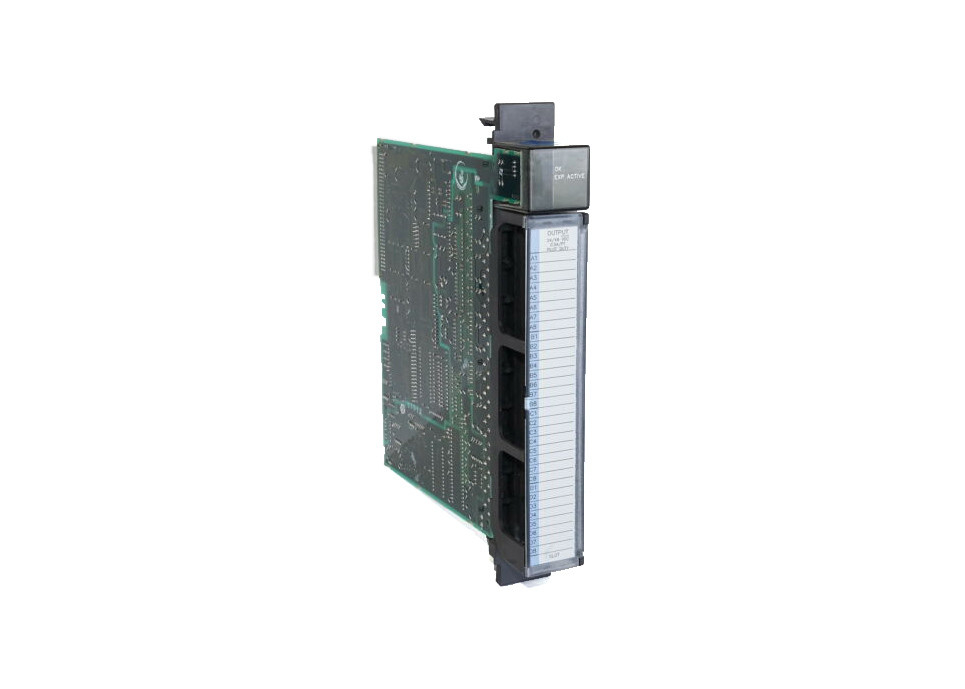

GE 파눅 IC697MDL752, 90-70 시리즈 모듈, 32 출력점

Ge Fanuc IC697MDL752, 90-70 시리즈 모듈, 32 출력 포인트

제품 설명

GE Fanuc 90-70 시리즈 모듈 IC697MDL752는 12V 및 0.5A 전류를 제공하는 32포인트 모듈입니다.이 모듈은 높은 수준의 돌입 전류를 제공하므로 IC697MDL752는 모터 스타터 및 솔레노이드와 같은 다양한 부하에 이상적입니다.회로 각 지점의 ON-OFF 상태를 확인하려면 모듈 상단의 LED 표시기를 찾으십시오.현장에서 유사한 모듈과의 올바른 정렬을 보장하기 위해 모듈에 적절한 키가 지정됩니다.이 IC697MDL752 모듈은 MS-DOS 또는 Windows NT 또는 Windows 95에 탑재된 프로그래밍 소프트웨어를 사용하여 구성됩니다. 이것은 일반적으로 이더넷 케이블 또는 SNP 포트를 통한 TCP/IP 프로토콜을 통해 이루어집니다.프로그래밍 구성이 다운로드되어 프로그래밍 장치에 설치됩니다.이는 개인용 컴퓨터, IBM XT, PS/2 또는 AT와 같은 장치를 사용하여 수행됩니다.

IC697MDL752 12볼트 출력 모듈은 모터 스타터, 솔레노이드 및 표시기와 같은 많은 장치와 호환됩니다.각각 8개의 모듈이 있는 4개의 그룹으로 나뉩니다.모듈의 방열로 인해 4개 그룹 각각에 대한 최대 전류는 2암페어 제한이 있습니다.

각 출력 모듈은 수명 정격 전류보다 큰 서지 전류를 전달할 수 있습니다.이 기능은 장치의 현재 등급과 장치 전원이 켜져 있는 시간에 따라 다릅니다.IC697MDL752 출력 모듈은 퓨즈 없이 제공됩니다.그러나 필요한 경우 안전을 위해 ¾ Amp 250V 퓨즈가 장착됩니다.

출력 모듈에는 오류 방지 메커니즘을 제공하는 기계식 키가 함께 제공됩니다.이렇게 하면 모듈이 적절하게 배치되고 모듈이 의도하지 않게 다른 모듈 유형의 ​​슬롯으로 대체되는 것을 방지할 수 있습니다.각 모듈에는 이 목적을 위한 키가 제공됩니다.

터미널 보드를 설치하거나 제거하는 동안에는 전원을 차단하는 것이 좋습니다.전원이 차단되면 힌지 도어를 열어 단자 보드를 제자리에 단단히 고정하는 잭 나사에 접근할 수 있습니다.

터미널 보드는 AWG 0.36mm2에서 AWG 2.1mm2까지의 와이어 크기를 수용하도록 설계되었습니다.모든 지점을 배선하기 위해 2.1mm2 와이어를 다룰 때 최대 절연 직경 0.135인치를 초과해서는 안 된다는 점에 유의하는 것이 중요합니다.올바른 연결을 위해 동일한 크기인 경우 두 개의 전선을 터미널에서 종단 처리할 수 있습니다.터미널 보드는 최대 40개의 2.1mm2 와이어를 수용하도록 제작되었습니다.사용하는 경우 종단 끝에서 최소 8인치 떨어진 곳에 배치해야 합니다.이렇게 하면 여닫이 문을 쉽게 닫을 수 있는 충분한 공간이 생깁니다.

케이블 모듈에 대한 모든 연결이 이루어진 후에는 케이블 타이로 와이어 번들을 단단히 감는 것이 좋습니다.더 큰 와이어 번들을 처리할 때는 추가 케이블 타이를 사용하는 것이 좋습니다.배선 정보를 표시하기 위해 각 모듈에 도어 라벨 회로가 포함되어 있습니다.여닫이 도어에 라벨을 삽입하기 어려운 경우 삽입하기 전에 자국이 있는 가장자리를 접을 수 있습니다.

필드배선을 완료한 후 단자판이 랙에 고정되었는지 확인하십시오.랙의 하단 카드 가이드 그릴에 있는 작은 슬롯에 보드 스트랩을 삽입하면 됩니다.스트랩은 또한 정확한 결합 슬롯 위치로 터미널 보드를 식별합니다.충분한 환기를 위해 그릴 위와 아래에 6인치의 여유 공간을 두십시오.

기술 사양

기술적 인 정보

Spe씨만약에나씨ㅏ티나~에에스
