제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697CPM915 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 제품 종류: | CPU 모듈 |
| 호환성: | GE 화낙 90-70 플크스 | 클럭 속도: | 32 메가헤르쯔 |
| RAM: | 1 메가바이트 | 전류: | 2.8 Amps |
| 입력 전압: | 5 볼트 DC | 보증: | 1년 |
| 하이 라이트: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |
||

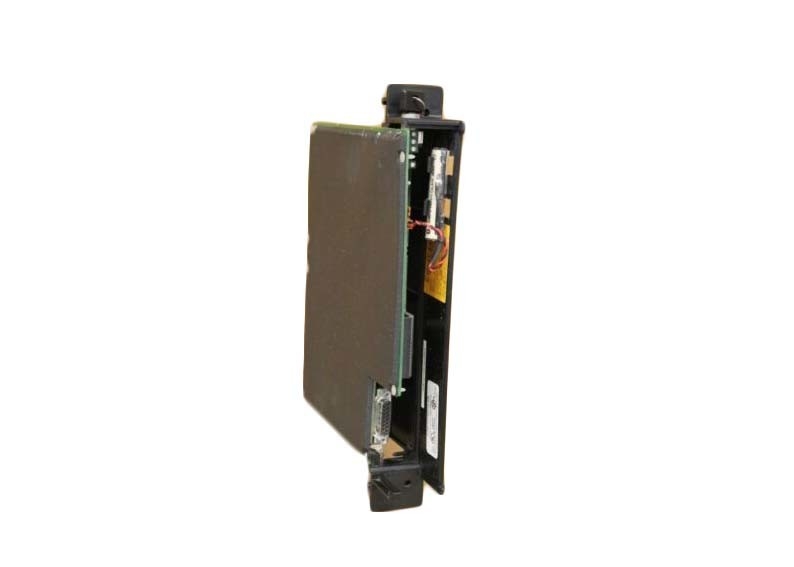

GE FANUC IC697CPM915, 32MHz, 32비트, 플로팅 포인트 중앙 처리 장치
IC697CPM915는 GE Fanuc가 제조한 90-70 시리즈의 32 MHz, 32 비트, 부동 소수점 중앙 처리 장치이다.이 CPU는 MS-DOS 또는 Windows 소프트웨어에 의해 프로그래밍되어 기계의 통제를 수행합니다., 프로세스 및 재료를 실시간으로 처리합니다. 라크에 장착된 백플레인을 통해 I/O 및 스마트 옵션 모듈과 통신합니다. 선택된 기능에는 단일 슬롯 CPU,동일한 슬롯 배터리 지원 메모리 1 MB, 12K 혼합 입력 및 출력, 최대 8K 아날로그 I / O 및 구성 가능한 데이터 / 프로그램 메모리. IC697CPM915는 부동 소수점 계산을 지원하며 불 함수 당 0.4 마이크로 초로 수행합니다.
다양한 옵션 모듈이 지원되며, 모든 IC697 LAN 인터페이스 모듈, 다수의 코프로세서 모듈, IC660/661 버스 컨트롤러 및 IC697 계열의 디스크리트/애날로그 I/O 모듈을 포함한다.IC697CPM915는 플래시 메모리를 통해 운영 체제 펌웨어를 저장합니다.그러나 사용자 프로그램의 저장은 이 모듈에 의해 지원되지 않습니다. 펌웨어는 해체 또는 EPROM 교체 필요 없이 업데이트 됩니다.펌웨어 업데이트는 호환되는 PC를 일련 포트에 연결하고 제공된 로더 소프트웨어를 실행하여 수행됩니다..
이 모듈은 3개의 위치의 RUN/STOP 스위치를 제어하거나 원격 연결된 프로그래머와 대응 소프트웨어로 작동할 수 있습니다.프로그램/구성 데이터 암호를 통해 잠금 또는 손으로 키스 스위치를 사용하여. 키가 보호된 경우, 데이터는 BTM (버스 송신 모듈) 에 평행하게 연결된 프로그래머만 조정할 수 있습니다. 모듈 앞쪽에 있는 네 개의 녹색 LED가 CPU 상태를 표시합니다.IC697CPM915는 제공된 설명서를 사용하여 올바르게 설치해야합니다.. 배터리는 연결 장치 중 어느 하나에 연결될 수 있습니다. 턴 스위치는 STOP 위치에서, 키 스위치는 메모리 보호 OFF 위치에서 있어야 합니다. 랙 전력 또한 꺼져야 합니다.다음 모듈은 슬롯에 설치 될 수 있습니다 1 및 전력 시작.
| 모듈 타입: | 부동 소수점 CPU |
| 슬롯의 수: | 1 (일체 슬롯) |
| 점수 수: | 12K 입력과 출력 (어떤 혼합물) |
| 지원: | IC660/IC661 I/O 및 IC697 I/O |
| 일련 포트: | 하나 |
| 필요한 전류: | 2.8 암페어 명소 |
|
배터리 유효기간 기억 유지 |
20살 때 10년ᄋ°C (68)ᄋ°F) 사용된 전력 없이 6개월 |
| 5V 버스에서 필요한 전류 | 2.8 암페어 명소 |
|
낮 시간 시계 정확성 지난 시간 시계의 정확성 (내용 시계) |
" 3하루에 5초 최대 " 0.01% 최대 |
|
일련 포트 RS422/485 호환성 |
프로그래머 시리즈 첨부 파일 |
| VME | VME 표준 C를 지원하도록 설계된 시스템1 |
GE Fanuc IC697CPM915 모듈은 단일 슬롯 프로그래밍 가능한 CPU 모듈입니다.IC697CPM915 모듈은 재료 처리 시스템을 제어하기 위해 Windows 또는 MS-DOS 기반 소프트웨어를 사용하여 구성 할 수 있습니다., 기계 및 프로세스. CPU 프로그래밍은 이더넷 또는 SNP 포트를 통해 수행됩니다. 이더넷을 통한 프로그래머 연결은 선택적 인 이더넷 모듈을 설치해야합니다..IC697CPM915 모듈은 VME C.1 표준 포맷을 사용하여 랙 뒷판에서 옵션 모듈과 I/O와 통신합니다. IC697CPM915는 IC697CHS750, IC697CHS782,IC697CHS783IC697CHS790 및 IC697CHS791 랙 IC697CPM915 모듈은 랙의 슬롯 1에만 설치되어야합니다.IC697CPM915 모듈의 작동은 RUN/STOP 스위치 또는 CPU 모듈의 RS-422/RS-485 일련 포트에 연결된 프로그래머를 통해 원격으로 제어됩니다..
IC697CPM915 CPU 모듈에는 CPU 상태를 표시하기 위해 4개의 녹색 LED가 제공됩니다. IC697CPM915 모듈은 부동 소수점을 지원하는 32MHz CPU 모듈입니다.모듈의 사용자 메모리는 1 메가바이트입니다모듈에 설치된 리?? 배터리는 사용자 메모리에 저장된 데이터에 대한 배터리 백업을 제공합니다. PLC 랙에 전원이 적용되지 않을 때 명목 메모리 보유 시간은 6 개월입니다.플래시 메모리는 시스템 펌웨어의 저장에 사용됩니다.. IC697CPM915 모듈은 GE Fanuc 시리즈 60-70 PLC 시스템과 함께 사용하도록 설계되었습니다. IC697CPM915 모듈의 전류 소비량은 5 볼트 DC 버스에서 2.8 Amps (상정) 이다.사용 가능한 옵션 모듈에는 모든 IC697 LAN 모듈이 포함됩니다., 수많은 코프로세서 모듈, 및 IC660, IC661 I/O, IC697 아날로그 및 디스크리트 I/O 모듈 가족을 위한 버스 컨트롤러.
