제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697CHS791 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 상품 종류: | 이더넷 컨트롤러, LAN 인터페이스 |
| 기억 영역형: | RAM과 ROM과 펌웨어 | RAM을 위한 여벌 전지: | 지원받습니다 |
| 케이블 커넥터: | 디-형 15-핀 연결기 | 케이블: | 트랜시버 케이블 또는 어태치먼트 유닛 인터페이스 케이블 |
| 프로그래밍하는 윈도우와 통신 소프트웨어: | 지원받습니다 | 보증: | 1년이요 |
| 하이 라이트: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

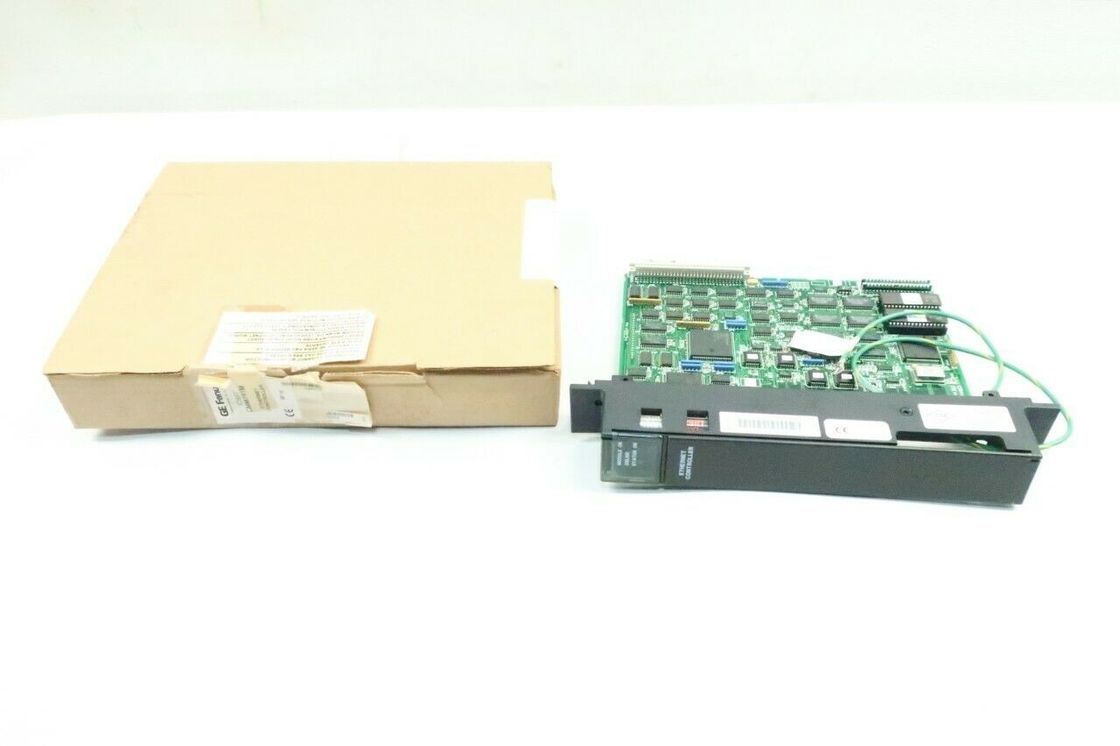

IC697CMM741은 90-70 시리즈에 이더넷 프로그램 가능 제어기입니다. IC697CMM741 제어기는 IC651 공장 LAN 하드웨어의 구성원들이고 소프트웨어 제품군입니다. 이 그룹은 자동화 제어기들을 상호 연결시키기 위한 높은 성능 솔루션을 제공합니다. IC697CMM741 제어기는 IC697 PLC 랙에서 원 슬롯에 플러그가 연결되도록 설계됩니다. IC697CMM741 제어기는 IEEE 802.3 CSMA / CD LAN에게 직접적 PLC 부착을 허락합니다. 그것은 표준 15번 핀 어태치먼트 유닛 인터페이스 포트 접속을 갖추고 있고, IC697 제어기들을 설계됩니다. 어태치먼트 유닛 인터페이스 또는 트랜시버 케이블은 사용자에 의해 공급될 수 있습니다. 그것은 PLC 랙에서 단일 슬롯을 사용하고 소프트웨어가 로드와 / 또는 업그레이드에 쉽습니다. 덧붙여, 소프트웨어는 적어도 6개월 동안 정전을 통하여 구해집니다.
PLC 랙 안으로 IC697CMM741 제어기를 배치할 때, 전원은 랙으로부터 꺼져야 합니다. 권리에 배터리와 표지 프론토-패싱과 힌지를 연결하세요. 반죽 케이블의 탭은 이사회의 표면에서 빗나가야 합니다. 한때 배터리는 연결기 중 하나를 연결되고 잠기기 위해 단순히 억누릅니다. (일반적으로 제어기를 전용 슬롯에 삽입합니다 CPU 또는 BTM의 권리에 대한 첫번째 슬롯. 잠길 때 이사회를 강행하지 마세요. 이더넷 컨트롤러가 그것의 왼쪽에 대한 비어있는 슬롯이 있다면 바르게 작용하지 않을 것이라는 것에 주목하는 것이 중요합니다. 주의 : 녹색 접지 배선은 안전하게 랙의 샤시에 고정되어야하고 랙이 LAN의 기능성을 보증하기 위해 기초를 두어야 합니다.
IC697CMM741 인터페이스 장치는 TCP / IP 이더넷 LAN 기기를 위한 또는 GE 시리즈 90-70 MMS 기기를 위한 인터페이스라는 것 그것의 시리즈 90-70 제품 라인에서 GE 파눅에 의해 제조됩니다. IC697CMM741 인터페이스는 또한 이더넷 컨트롤러이고 그것이 직접적으로 PLC를 IEEE 802.3 CSMA / CD LAN과 같은 LAN에 부착할 수 있습니다. 이 이더넷 컨트롤러는 GE 시리즈 IC 프로그램 가능 제어기들 697명 90-70명 만들어지고 그것이 단지 안전하게 탑재될 PLC 랙에서 1개 슬롯이 필요합니다. IC697CMM741 이더넷 컨트롤러가 사용하는 소프트웨어는 RAM을 통하여 쉽게 로딩되거나 업그레이드되고 제어기가 최소인 6 달 동안 정전 뒤에 그것의 소프트웨어를 보유할 수 있습니다. 그것이 사용할 수 있는 소프트웨어는 TCP / IP과 MMS / OSI 통신 소프트웨어, 완전한 윈도우와 DOS 프로그래밍을 포함하고 있는 통신 소프트웨어와 소프트웨어가 포괄적 진단과 단말국 관리를 조장했습니다.
GE 시리즈 IC697CMM741 이더넷 컨트롤러 90-70명과 인터페이스는 15개 핀을 가지고 있는 그것의 표준 디-형 연결기를 통하여 또한 사용자 공급이 된 트랜시버 케이블 또는 어태치먼트 유닛 인터페이스 (보조 장치 인터페이스) 케이블을 통하여 트랜시버 장치에 연결될 수 있습니다. 더 케이블과 송수신기는 이더넷 컨트롤러가 어떻게 이더넷 LAN으로의 그것의 연결을 한다는 것 입니다. 사용자들은 그것의 3 LED로 제어기의 인터페이스의 상태를 모니터할 수 있습니다. IC697CMM741 이더넷 컨트롤러에서 RAM은 백업을 위한 배터리를 사용하고 RAM이 모든 통신 소프트웨어를 저장합니다. 이 제어기와 인터페이스 장치는 또한 그것이 사용하는 기본적 기능과 구성 소프트웨어와 진단 기능을 저장하는 ROM과 펌웨어를 가지고 있습니다.
|
(전형적인) 소비 전력 :
메모리 유지 : |
이더넷 컨트롤러를 위한 소비 전력은 외부 RS-232 부하와 외부 트랜시버를 포함합니다. 모듈은 랙에 의해 강화됩니다. 전원 공급기는 +12 프디시를 제공하여야 합니다. +5 프디시 +12 프디시 1.00A 0.5 A 온-보드 배터리는 전력이 이더넷 컨트롤러를 포함하는 CPU 랙에서 제거될 때 보조 전력 (적어도 6개월)을 공급합니다. |
|
피직컬 디멘션 : 회로판 : 증가하는 것 :
연결기 :
앵테르페이시스페시픽케이션 : |
6.3 Ｘ 9.19 인치 (160 Ｘ 233 밀리미터). 단일 슬롯을 IC697 PLC 랙에서 차지합니다. 모듈은 CPU 또는 BTM의 권리에 첫번째 사용 가능한 슬롯에서 IC697 CPU 랙에 플러그를 끼웁니다. (원격이 괴롭히면 수신기 모듈을 버스로 나르느요) - 발광 다이오드 표시기 : 모듈은 온라인으로 상태 승인을 승인합니다 - 재가동 압버튼과 배터리 커넥터 - 여닫이 문 연속물과 송수신기 포트의 뒤에 이사회의 모서리를 향하세요 - 직렬 포트 : 9 핀 여성, D-연결기 (지역 GSM에) - 송수신기 포트 : 15개 핀 여성, D-연결기 (이더넷 트랜시버 케이블과 네트워크에) LAN (네트워크 GSM과 / 또는 IC641-Ethernet 프로그래머에) IEEE 802.2 논리 링크 제어 등급 I IEEE 802.3 CSMA / CD 매체 접근 제어 10Mbps 직렬 포트 : RS-232 DTE, 9600 bps 송수신기 포트 : 이더넷, IEEE 802.3 CSMA / CD, 송수신기 SQE는 가능함에 틀림없습니다. |
