제품 상세 정보:
결제 및 배송 조건:
|
| 기술: | VME 조립업체 랙 | 브랜드: | GE 파눅 |
|---|---|---|---|
| 모델: | IC697CHS783 | 시리즈: | 시리즈 90-70 |
| 경향: | 3.3 암페어 | 차원: | 11.15 Ｘ 19 Ｘ 7.5 인치 |
| 동봉식: | 10-인치 깊은 구내 | 단일 전원: | 지원받습니다 |
| 17 슬롯 후면으로의 연결: | 지원받습니다 | 보증: | 1년이요 |
| 하이 라이트: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

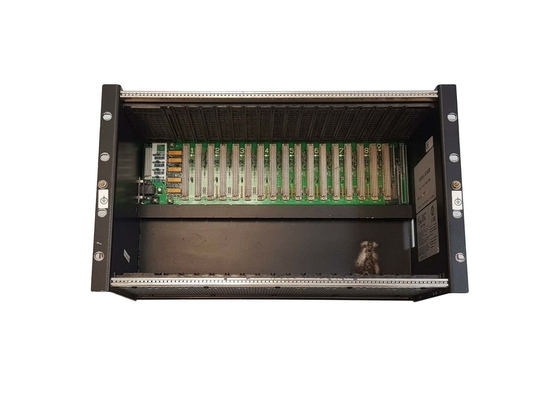

IC697CHS783은 GE 파눅의 설계된 17개 슬롯과 전면 / 후측 장착 VME 조립업체 랙입니다. IC697 PLC를 위한 이 IC697CHS783 랙은 3번째 파티 VME 모듈과 입출력 구성과 함께 일하도록 설계됩니다 (과잉 신청서를 포함하지 않습니다). 17 슬롯 후면은 쉬운 VME 모듈 통합을 보증합니다.
IC697CHS783의 추가 기능이 10 인치 깊이인 후방 선반 장착과 표준 19 인치를 포함하 라고 전방 락이 개시합니다. 플러그 접속식 AC / DC와 DC IC697 전원 공급기는 둘 다 받아들일 수 있습니다. 사용자는 또한 외부 전력 공급 장치를 선택할 수 있습니다 ; 그러나, 어뎁터 모듈은 이 경우에 요구됩니다. 또한 포함하고 있는 것은 고전류 구성에 대해서 뿐만 아니라 단일 전원공급장치를 기반으로 하는 2가지 랙 조작을 위한 조항이었습니다. 선택적 장비는 J2 후면을 추가해서 또는 가늘고 긴 케이블 접속을 해서 주문될 수 있습니다. 고전력 모듈을 위해 가능한 선택적 Fan 어셈블리가 또한 있습니다.
각각 랙 구조는 왼쪽 위치에 모듈로 공급한 데 1 권력이 필요할 것입니다 ; 그러나, 전력 공급기 캐패시티는 랙에서 모듈 양을 제한할 수 있는 요인입니다. 최고 3까지 VME 모듈은 IC697 모듈과 랙에서 사용될 수 있습니다. 랙의 다기능성은 둘다 후면 위의 점퍼를 이용하여 3번째 파티 모듈이 슬롯을 구성할 수 있게 허락합니다.
3번째 파티 모듈의 통합은 점퍼를 이동함으로써 발생합니다.IC697CHS783 랙을 탑재할 때, 모듈이 적당히 식을 수 있게 허락하는 사용자는 기류를 위한 충분한 방을 떠나야 합니다. 이것은 랙 Fan 어셈블리가 유용할 때입니다. 전면과 / 또는 후방에 대한 설치 요구 사항이 결정하 라고 랙이 명령했습니다. 설치 플랜지는 이미 랙의 측면 패널에 포함되었습니다. 전력이 적용되기 전에 전력 연장 케이블이 첨부될 것이라는 것을 기억하는 것이 중요합니다. 시스템이 운영하고 있는 동안 연장 케이블은 연결되지 말아야 합니다.
IC697CHS783 랙은 GE 파눅 VME 조립업체 랙입니다. 랙은 0.8 인치의 설치 간격을 요구하는 제 3자 VME 모듈을 쉽게 지원할 수 있습니다. 랙은 전원의 5 볼트의 최대를 잡을 수 있습니다. 사용자들이 랙에 공급할 수 있는 최대 전류는 3.3 Amps입니다. 랙은 모든 GE IC 697 PLC 모듈을 수용할 수 있습니다. 전면에, 그것은 쉽게 19 인치의 선반에 연결될 수 있고 후방에, 그것이 10 인치 깊은 구내에 설치될 수 있습니다. 조립업체 랙은 한 개의 동력 장치로부터 Ａ 전원을 수용할 수 있습니다.
IC697CHS783 랙은 쉬운 통합에 다른 VME 모듈을 제공할 수 있는 17 슬롯 후면을 갖추고 있습니다. 랙의 장착 동안, 충분한 遊隙은 기류를 위해 그것 주위에 남겨져야 합니다. 랙은 키에서 11.15 인치와 폭에서 19 인치와 깊이에서 7.5 인치의 차원을 가지고 있습니다.
IC697CHS783 랙은 각각 슬롯 근처에 후면에 위치하는 일련의 점퍼를 이용하여 구성될 수 있습니다. 이것은 설치 동안 유연성에서 도움이 됩니다. IC697 시스템은 모듈을 위한 입출력 포인트 참고의 사용자 구성을 고려합니다. 랙은 모듈 보유를 제공합니다. 그것은 랙의 상부 및 하부 철도 위에 포착하는 주형을 떠서 만드는 래치가 딸려 있습니다.
IC697CHS783 랙은 선택적 랙 Fan 어셈블리를 지원합니다. 조립업체 랙에서 팬들은 저소음을 생산하고 그들이 확대된 작동 수명을 위한 볼 베어링을 이용하여 모여집니다. 각각 랙 구조는 맨 왼쪽 자리에서 단일 전력공급 장치를 수용합니다. 랙은 수직적으로, 수평적으로 모두 탑재될 수 있습니다, 애플리케이션에 달려 있는 것 필요합니다.
| 모듈 타입 : | VME 조립업체 랙 |
| 장착 위치 : | 전면 (랙) |
| 슬롯의 수 : | (전원 공급기 외에) 17 단식 또는 8 복식 |
| 타이핑하세요 : | 단일폭 또는 가로 배각 |
| 차원 : | 11.15 Ｘ 19.00 Ｘ 7.5에. (H x W x D) |
| 사용된 내부 전원 : | 5 VDC에 있는 20 amps |
| 브랜드 | GE 파눅 |
| 시리즈 | 시리즈 90-70 |
| 부품번호 | IC697CHS783 |
| 기술 | VME 조립업체 랙 |
| 경향 | 3.3 암페어 |
| 차원 | 11.15 Ｘ 19 Ｘ 7.5 인치 |
| 동봉식 | 10-인치 깊은 구내 |
| 단일 전원 | 지원받습니다 |
| 17 슬롯 후면으로의 연결 | 지원받습니다 |
| 수직 장착 | 지원받습니다 |
| 지평식 설치 | 지원받습니다 |
