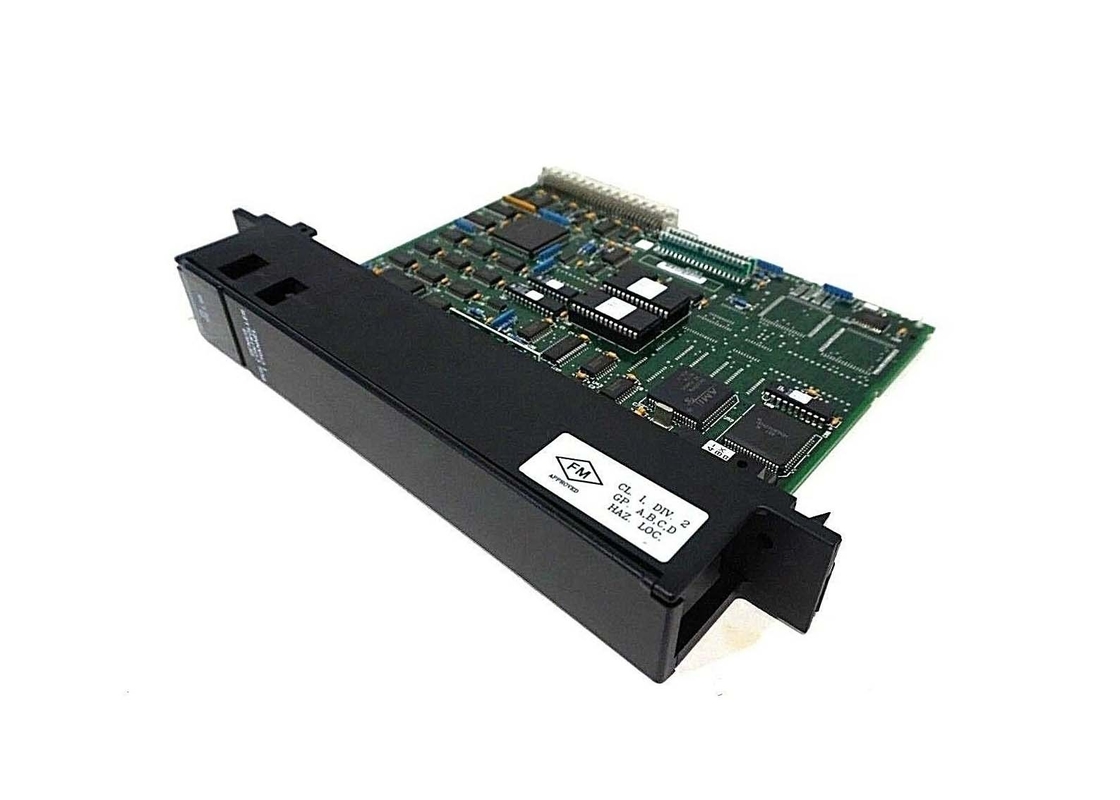

GE FANUC IC697BEM731, 90-70 시리즈, 단일 채널 컨트롤러

GE FANUC IC697BEM731, 90-70 시리즈, 단일 채널 컨트롤러

제품 설명

IC697BEM731은 GE Fanuc가 90-70 시리즈를 위해 제조한 버스 컨트롤러 모듈 (BCM) 이다. IC697BEM731은 Genius I/O 휴대용 모니터 IC660/IC661에 특별히 설계되었다.IC697BEM731 모듈은 단일 채널 컨트롤러로 제공됩니다.이 BCM는 IC66* 입력/출력 블록을 비동기적으로 스캔합니다.I / O 데이터는 IC697 PLC 랙의 뒷판을 통해 스캔 당 한 번 CPU로 전송됩니다.IC697BEM731 BCM는 또한 PLC CPU 통신 서비스 요청에서 발생하는 지시 통신을 지원하는 작업도 수행합니다.글로벌 통신을 수행하도록 구성될 수 있습니다.IC697BEM731은 MS DOS 또는 Windows 프로그래밍 소프트웨어 구성 기능으로만 구성할 수 있습니다.


IC697BEM731의 추가 기능에는 채널당 30개의 방울, IC66* 또는 IC661 I/O 진단, 불필요한 블록, 케이블 및 CPU 지원, LAN 통신, CPU 소프트 구성,그리고 경보 프로세서 기능. 설치하기 전에, 관련 PLC 설치 설명서를 참조하십시오. 시작하기 전에 전원이 종료되어야 합니다. 지시대로 래크를 설치하고 전원을 켜십시오. 올바르게 수행되면,모듈은 해당 깜빡이는 LED로 켜집니다.. 중앙 LED는 CPU에서 구성을 수신하고 버스 작동을 확인 할 때 ON을 방출합니다. 아래쪽의 LED는 항상 꺼집니다.

GE Fanuc IC697BEM731 모듈은 BCM 또는 버스 컨트롤러 모듈로 90-70 시리즈 제품 라인의 일부이며 90-70 시리즈 PLC에서 버스 컨트롤러로 사용되도록 설계되었습니다.이 컨트롤러 모듈은 2파운드밖에 안 됩니다.또한 1개의 I/O 채널만 가지고 있다. IC697BEM731 버스 컨트롤러 모듈은 PLC 랙에 1개의 슬롯에 설치될 수 있으며, 윈도우 기반의 구성 소프트웨어로 구성될 수 있다.IC697BEM731 버스 컨트롤러 모듈은 PLC의 모든 I/O를 일련적으로 스캔하고 스캔 프로세스가 완료되면 모든 I/O 데이터를 백플레인에 전송하여 작동합니다.또한 피어에서 피어 데이터 전송을 처리할 수 있습니다.

GE Fanuc 시리즈 90-70 IC697BEM731 버스 컨트롤러 모듈은 LAN을 사용하여 다른 버스 컨트롤러 모듈과 PCIM에 연결할 수 있으며 이러한 장치와 LAN의 통신 노드 역할을합니다.보드율은 153입니다..5 kBaud. IC697BEM731 버스 제어 모듈은 글로벌 통신 애플리케이션을 처리하도록 구성할 수 있다.

이 모듈은 부품 손상이나 심각한 부상을 피하기 위해 전원이 꺼질 때만 90-70 시리즈 PLC 시스템에 설치되어야 합니다. It has 1 serial port which is an HHM or handheld monitor port that allows it to connect to a monitor that the users can hold in their hands which will give them real-time visual updates about the bus controller module, 그 응용 프로그램 및 시스템에서 발생할 수 있는 오류 또는 오류.
