| 브랜드: | GE 파눅 | 모델: | IC693MDL751 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 전력 유형: | 디지털 입출력 |
| 출력점: | 32 | 출력 커넥터: | 50점 혼다 |
| 출력 전압 레인지: | 12~24볼트 DC | 모듈 전류 끌기: | 21밀리암페어 |
| 출력 포인트 피크 출력 전류: | 0.3암페어 | 보증: | 1년 |
| 하이 라이트: | 21 밀리앰프 프로그래머블 로직 Controllers,0.3 Amps 프로그래머블 로직 제어기들,GE 파눅 IC693MDL751 |
||

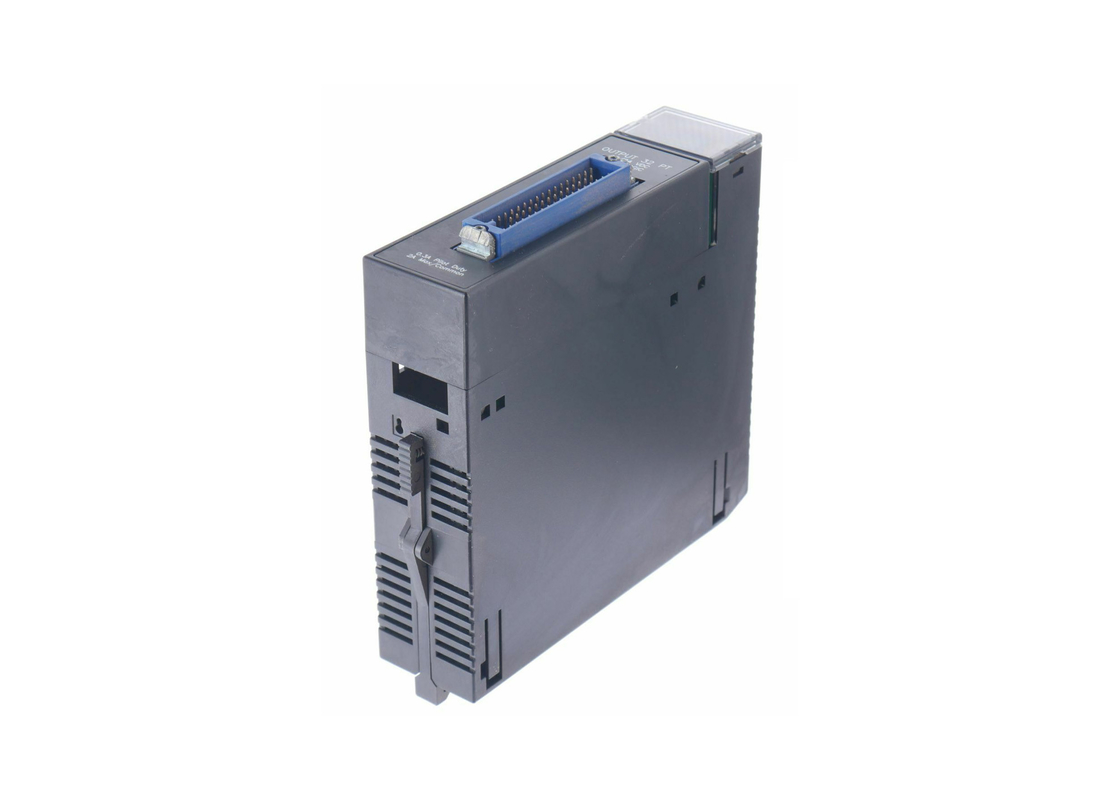

GE FANUC IC693MDL751, 출력 모듈, 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러
IC693MDL751 출력 모듈은 GE Fanuc에서 제조하고 있으며 90-30 시리즈의 프로그래밍 가능한 논리 제어 장치에 속합니다. 모듈은 4 그룹에 32 출력으로 구성됩니다.따라서 각 그룹은 8개의 출력이 있습니다.12/24V DC의 등급 전압을 가지고 있으며 12 ~ 24V DC와 포인트 당 최대 전류 0.3 Amps를 제공합니다.출력 장치는 부정적인 전력 버스와 모듈 출력 사이에 연결됩니다모듈의 출력 특성은 소레노이드, 표시기 및 모터 시작기를 포함한 광범위한 부하 장치와 호환됩니다. 특성은 최대 0.24 V의 출력 전압을 포함합니다.,최대 0.1mA의 오프 스테이지 누출 및 마지막으로 최대 2 ms의 ON & OFF 응답 시간. 현장 장치의 작동에 대한 전력은 사용자가 공급해야한다는 점에 주목해야합니다.50핀 커넥터는 출력 회로와 사용자의 출력 장치 사이의 연결을 위해 사용됩니다..
IC693MDL751 출력 모듈은 90-30 시리즈 PLC의 5 또는 10 슬롯 베이스 플레이트의 모든 입력 / 출력 슬롯에 설치 할 수 있습니다.필드 쓰기 두 가지 옵션은 직접적인 방법 또는 Weidmuller 단말 블록을 사용하여직접적인 방법은 모듈 끝에서 여성 커넥터를 가지고 다른 반대 끝에서 벗겨진 또는 틴 된 전선을 가진 케이블을 사용합니다. 당신은 자신의 케이블을 제조하거나 구축 할 수 있습니다.대안적으로1미터에 해당하는 3피트 길이의 카탈로그 번호 IC693CBL308 또는 길이가 두 배인 6피트 / 2미터의 IC693CBL309로 미리 연결된 것을 구입할 수 있습니다.다른 한편으로, Weidmuller 터미널 블록 # 912263은 GE Fanuc 전선 케이블과 함께 사용할 수 있습니다. GE Fanuc 케이블 번호 C693CBL306 길이 3 피트,(1미터) 또는 IC693CBL307 길이 6 피트 (2미터) 는 각 끝에 연결 장치가 있습니다.이 연결은 커넥터 모듈을 Weidmuller 터미널 블록에 장착된 Din 레일에 있는 커넥터에 연결합니다.
GE Fanuc IC693MDL751 양성 논리 출력 모듈은 12/24 볼트 DC 등급 양성 논리 출력 모듈로 32개의 출력 포인트가 있습니다.모듈의 앞쪽에 위치한 50pin 남성 혼다 커넥터는 사용자 장치에 모듈 출력을 연결현장 장치에 와이어링은 모듈 끝에서 짝짓기 여성 커넥터와 장치 끝에서 틴 와이어를 사용하는 직접적인 방법을 통해 또는 단말 블록을 통해 이루어질 수 있습니다..터미널 블록 방법에서는 50pin 모듈 커넥터를 DIN 레일에 장착된 터미널 블록 집합체에 연결하기 위해 3피트 케이블과 6피트 케이블이 사용할 수 있습니다.이 연장 케이블은 핀-투-핀로 연결되어 있습니다.GE Fanuc는 50pin I/O 모듈에 필드 배선을 연결하기 위해 단말기 블록을 사용하는 것을 권장합니다.커넥터 인터페이스의 사용은 모듈에 필드 배선을 종료하는 편리한 방법을 제공합니다.
IC693MDL751 양성 논리 출력 모듈은 GE Fanuc 시리즈 90-30 PLC와 함께 사용할 수 있습니다. 각각 8개의 출력 포인트로 구성된 4개의 그룹을 제공합니다. 출력 전압 범위는 12~24 볼트 DC (+20%, 15%).IC693MDL751 긍정적 논리 출력 모듈에 의해 추출 된 전류는 모든 출력이 켜면 21 밀리 앰프입니다."출력당"과 "평균"피크 전류 출력 등급은 각각 0.3 Amps와 2 Amps입니다. 모듈의 논리 및 필드 사이 사이에는 최대 1500 볼트 격리 장치가 있습니다.이치693MDL751 양성 논리 출력 모듈의 정전 누출 및 출력 전압 하락 등급은 0입니다..1 밀리 앰프와 0.24 볼트 DC, 각각. IC693MDL751 긍정적 논리 출력 모듈은 긍정적 논리 특성을 가지고 있습니다.IC693MDL751 긍정적 논리 출력 모듈은 모듈 출력 및 부정적인 전력 버스 사이에 연결됩니다.지표 및 소레노이드 는 IC693MDL751 양성 논리 출력 모듈과 함께 사용할 수 있는 장치 중 일부입니다.
| 정량 전압: | 12/24 볼트 DC |
| # 출력: | 32 |
| 주파수: | 1개 |
| 출력 전류: | 0점당 3A |
| 출력 전압 범위: | 12~24 볼트 DC (+20%, -15%) |
| DC 전력: | 그래요 |
| 가등전압 | 12/24 볼트 DC |
| 출력 전압 범위 | 12~24 볼트 DC (+20%, ∼15%) |
| 모듈별 출력 | 32 (각 8개의 출력 4개 그룹) |
| 격리 | 필드 사이드와 로직 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 |
| 출력 전류 | 01점당 최대 3AMPS |
| 최대 2A (일반) | |
| 출력 특성 | |
| 출력 전압 감소 | 0최대 24 볼트 |
| 상태 밖 누출 | 0최대 1mA |
| 응답 시간 | 최대 2ms |
| 응답 시간 종료 | 최대 2ms |
| 내부 전력 소비 | 뒷판에 있는 5 볼트 버스에서 21 mA (모든 출력 가동) |
