제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693MDL645 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 정격 전압: | 24 볼트 DC |
| 입력전압 범위: | +30 볼트 DC에 대한 0 | 모듈 당 입력: | 16 (한 개인 공통인 것과 일 그룹) |
| 차단: | 1500 볼트는 사이에 옆과 논리 측면을 처리합니다 | 입력전류: | 정격 전압에 있는 (전형적인) 7 마 |
| ON 상태의 전압: | 11.5 30 볼트 DC에 | ||
| 하이 라이트: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |
||

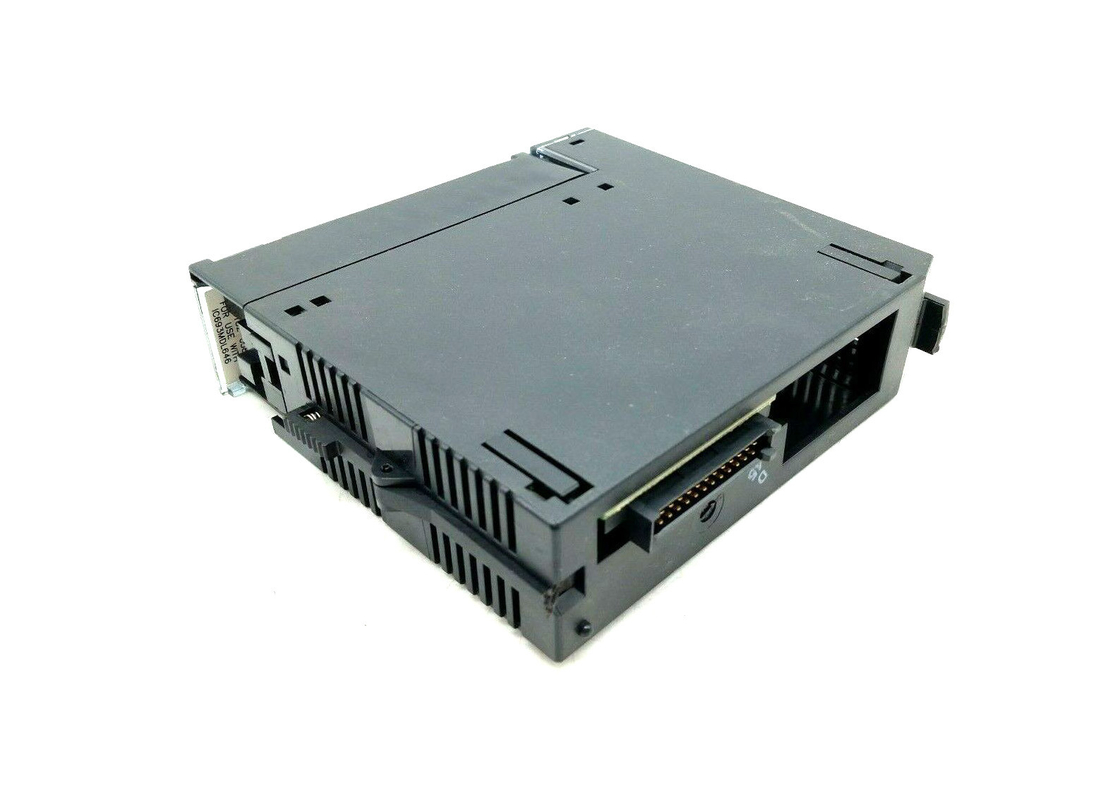

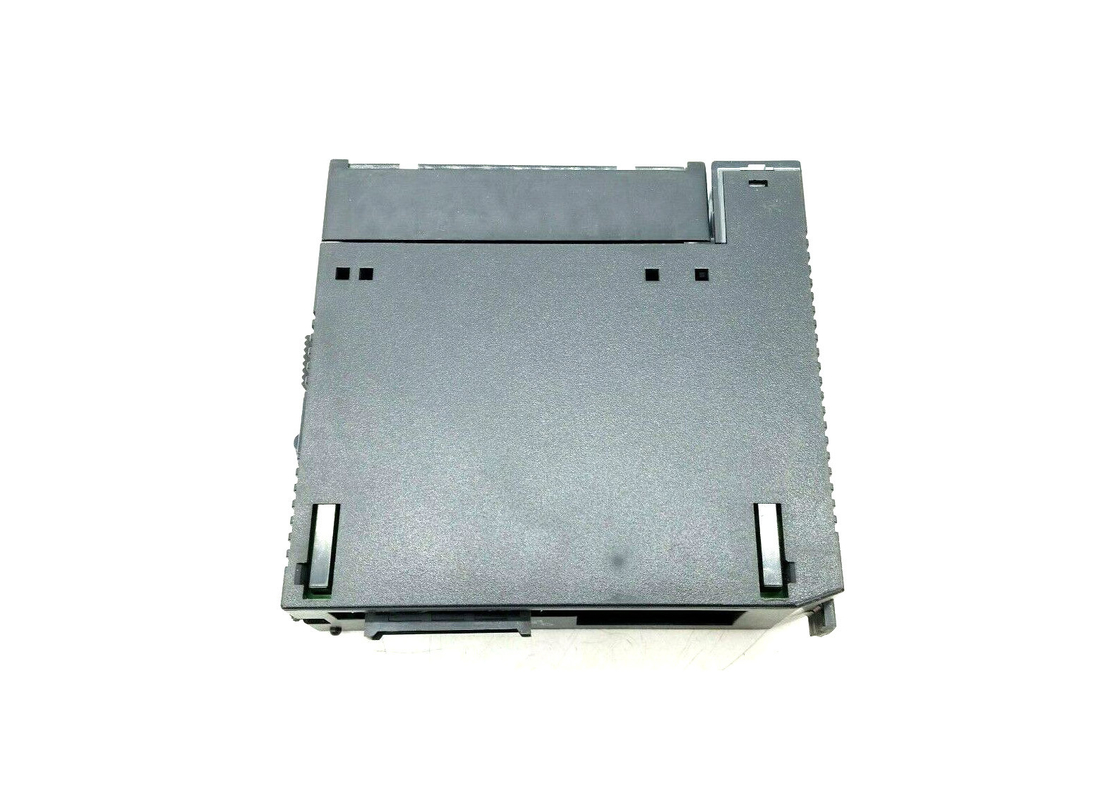

IC693MDL646 모듈은 프로그램 논리 제어기들의 90-30 시리즈를 위한 24 볼트 DC 긍정적 / 부정 논리 입력 모듈입니다. 그것은 공통 전원 입력단자를 공유하여 일 그룹에서 16개의 입력 점이 딸려 있습니다. IC693MDL646은 또한 정논리 또는 부정적 논리 특성을 가지고 있도록 설계됩니다. 입력특성은 근접 스위치와 더불어 리밋 스위치, 누름 버튼과 같은 사용자 공급된 입력 장치의 많은 무리로 그것을 적합하게 합니다. 필드 장치를 운영하기 위한 전력은 정상적으로 전원 공급기에 사용자 또는 고립된 +24VDC 공급에 의해 공급됩니다.
모듈의 상부에, 하나는 각각 점의 ON / 차단 상태를 드러내는 발광 다이오드 표시기를 위치시킬 수 있습니다. LED 블록은 각렬에서 8 녹색 LED와 2개의 수평 행으로 분할됩니다. 위 열은 A1 에서 A8 까지의 (점 1 내지 8)와 B1부터 B8까지 바닥에게 A1 에서 A8 까지의 (점 1 내지 8)와 B1부터 B8까지 바닥 라벨을 붙입니다. 여닫이 문의 안쪽과 바깥쪽 표면의 사이에 들어가는 삽입물이 있습니다. 내부를 향하여, 하나는 배선도를 발견할 것이고 회로 식별이 외면에 위치합니다. 삽입물의 외부 좌단은 저전압 모듈을 보여주기 위해 푸르러 컬러-코드. 이 모듈은 일련 90-30 PLC 시스템에서 어떠한 입출력 슬롯에도 설치될 수 있습니다. 다른 규격은 0 내지 30 VDC의 입력전압 범위와 7 마의 입력전류를 포함합니다. ON 상태의 전압은 11.5 내지 30 Ｖ와 온-상태 전압 0- +5V DC의 사이에 있습니다. 온-상태 전류 등급은 3.2mA 최저치와 오프 상태 1.1mA 최대입니다.
IC693MDL646 모듈은 GE 프로그램 논리 제어기들의 시리즈 90-30 하에 분류된 GE 파눅 24 볼트 DC 모듈입니다. 16개 핵심 DC 모듈은 쉬운 문제해결과 장치를 위한 단순화된 구성을 특징으로 합니다. IC693MDL646 모듈은 사용자들이 PLC 제어기와 연결될 수 있게 허락하는 심플리시티 기계 판 논리 소프트웨어로 휴대용 퍼스널 디지털 어시스턴스를 지원합니다. 이 논리 개발자 PDA는 진단을 보기 위해 모니터링 또는 정보 교체의 용이성과 능력을 보증합니다. 부대는 / Off 기능 위의 군이 딸려 있고 그것이 시간을 아끼고, 생산성을 향상시키는 심플-투-유즈 기계 셋업 프로세스를 통해 구성될 수 있습니다. IC693MDL646 모듈은 통합된 운동 제어 단위를 통하여 다양한 점 대 점 응용을 위해 고성능을 보증하기 위해 구축됩니다.
GE 파눅 시리즈 90-30 IC693MDL646 24 볼트 DC 모듈의 프로세싱 성능은 조정되기 쉽고 이것이 그것을 조정되도록 쉽게 합니다. GE IC693MDL646 모듈은 응용 소프트웨어를 바꿀 필요 없이 강력한 시스템을 만들 수 있습니다. 이서넷 통신을 이용하여, IC693MDL646 모듈은 다양한 산업 시스템과 공장의 작업장의 다른 지역들 사이에 실시간 연결을 제공합니다. 사용자들이 실시간 감시와 제어의 용이성을 경험할 것이라는 것을 이것은 보장합니다. IC693MDL646 모듈은 이더넷 가능한 CPU를 사용하고 그것이 랙에 장착된 이더넷 모듈의 사용을 지원합니다. IC693MDL646 모듈은 그것이 다양한 작은 제어 장치류 중에 눈에 띄고 과잉 선택을 제공한다는 것을 보증하기 위해 구축됩니다. 그러므로, IC693MDL646 모듈은 효율성을 보증하기 위해 구축되는 비용 효율적 산업용 용액입니다.
| 정격 전압 : | 24 볼트 DC |
| 입력의 # : | 16 |
| Freq : | 이용 불가능 |
| 입력전류 : | 7.0 마 |
| 입력전압 범위 : | 0 내지 -30 볼트 DC |
| DC 전력 : | 예 |
정격 전압 24 볼트 DC
+30 볼트 DC에 대한 입력전압 범위 0
모듈 16 당 입력 (한 개인 공통인 것과 일 그룹)
분야 측면과 논리 측면 사이의 차단 1500 볼트
정격 전압에 (전형적인) 경향 7 마를 입력하세요
입력특성
30 볼트 DC에 대한 ON 상태의 전압 11.5
+5 볼트 DC에 대한 상태 전압 0
온전류 3.2 마 최저치
오프상태 전류 1.1 마 최대
응답 시간 1 부인 전형적인에
응답 시간 1 부인 전형적인에서 떨어져
소비 전력 : 후면 위의 5 볼트 버스로부터의 5V 80 마 (모두가 계속 입력합니다)
소비 전력 : 고립된 24 볼트 백플레인 버스로부터의 24V 125 마 또는
사용자 공급된 전력으로부터
