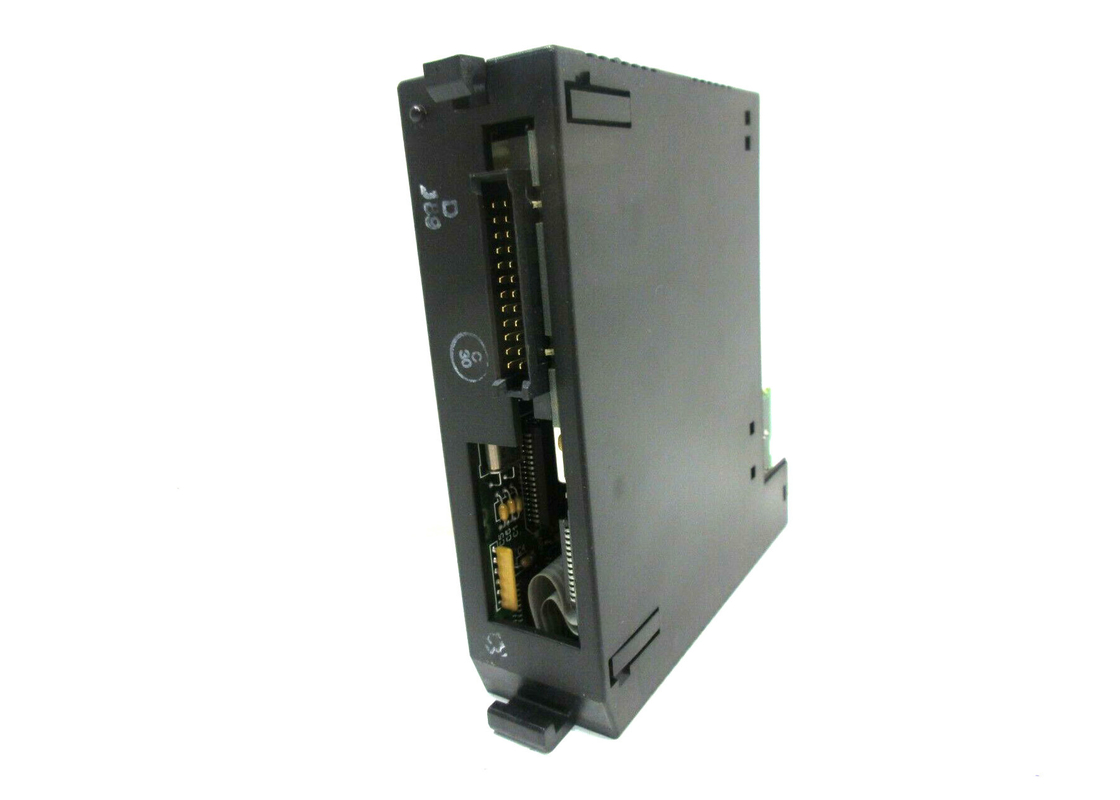

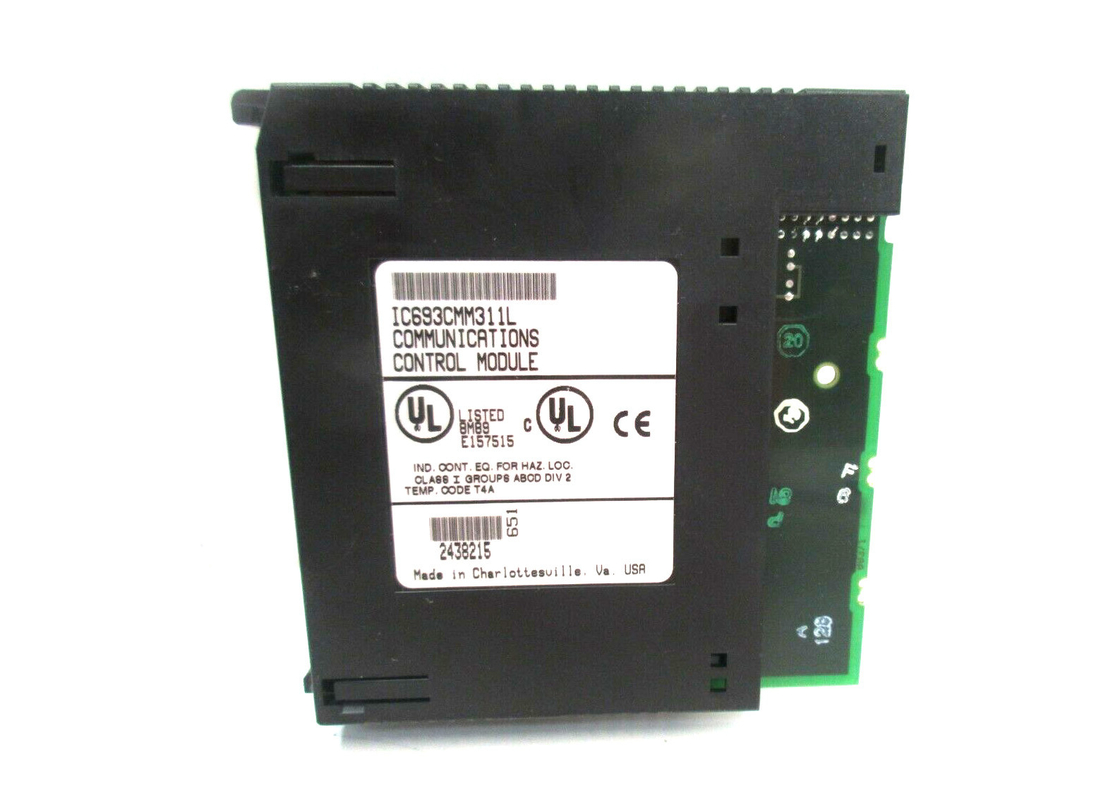

GE 파눅 IC693CMM311, 통신 보조처리기 모듈, 시리즈 90-30

GE 파눅 IC693CMM311, 통신 보조처리기 모듈, 시리즈 90-30

제품 설명

GE 파눅 IC693CMM311은 통신 보조처리기 모듈입니다. 이 요소는 모든 시리즈 90-30 모듈 CPU에게 고성능 보조처리기를 제공합니다. 그것은 내장된 CPU와 함께 사용될 수 없습니다. 이것은 모델들 311, 313, 또는 323을 커버합니다. 이 모듈은 GE 파눅 CCM 통신 프로토콜, SNP 프로토콜과 RTU (모드 버스) 노예 통신 프로토콜을 지원합니다. 구성 소프트웨어를 사용하여 모듈을 구성하는 것은 가능합니다. 선택적으로, 사용자들은 디폴트 셋업을 선택할 수 있습니다. 그것은 2 직렬 포트를 가지고 있습니다. 공항 2가 RS-232 또는 알에스 485 방식 애플리케이션을 또한 지원하는 동안 공항 1은 RS-232 애플리케이션을 지원합니다. 양쪽 공항은 모듈의 단일 커넥터에 배선됩니다. 이러한 이유로, 모듈은 배선용 쉽게 하기 위해 투 포트를 분리하기 위해 y자 모양의 회로 케이블 (IC693CBL305)로 공급되었습니다.

331 또는 그이상의 CPU를 가지고 있는 시스템에서 최고 4까지 통신 보조처리기 모듈을 사용하는 것은 가능합니다. 이것은 단지 CPU 밑판을 통해 행해질 수 있습니다. 4.0 전에 버전에서, 이 모듈은 양쪽 공항이 SNP 종속 장치로서 구성될 때 특별한 경우를 제시합니다. 각각 종속 장치에 받아들인 폐지 데이터그램 요구의 식별자 값 -1은 결국 같은 CMM 안에 양쪽 종속 장치에 모두 확립된 데이터그램을 취소하게 될 것입니다. 이것은 직렬 포트에 설치된 데이터그램 사이의 어떤 작용을 가지고 있는 CMM711 모듈에 다르지 않습니다. 1996년 7월에 공개된 IC693CMM311에 대한 버전 4.0은 이슈를 해결했습니다. 이 문제가 있는 모듈에 대한 구버전은 수리를 위해 우리에 연락합니다.

GE 파눅 IC693CMM311 통신 보조처리기 모듈은 특히 311, 313, 또는 323 모델들과 함께, 특히 시리즈 90-30 모듈 CPU의 외부 커뮤니케이션의 임무를 맡는 팽창 프로세서로서 일합니다. GE 파눅 IC693CMM311 소통 보조처리기 모듈에 의해서 지원된 통신 프로토콜의 일부는 GE 파눅 CCM과 SNP와 RTU 모드 버스 프로토콜입니다. 직렬 포트 2는 필요에 따라 RS-232 또는 알에스 485 방식 소통을 받을 수 있습니다. 개별적으로 팔리는 y자 모양의 회로 케이블 (부품번호 IC693CBL305는) RS-232의 연결을 위해 필요하거나 알에스 485 방식이 양쪽 직렬 프로토콜이 똑같은 연결 포트를 공유하는 이후 초안을 작성합니다. 직렬 포트 1은 독점적으로 RS-232 애플리케이션에 전념합니다. 작동 전압 정격은 5 볼트 DC이고 그것이 PLC 후면으로부터 도출하고 전류 등급이 400 밀리앰프입니다.

GE 파눅 IC693CMM311 통신 보조처리기 모듈은 PCI 카드와 개인용 컴퓨터에 독점적 포켓용 구성 도구 또는 독점 소프트웨어를 이용하여 배열하도록 단순합니다. 모듈 OK LED와 양쪽 직렬 포트의 리드된 상태가 오직 눈에 보이는 리드된 표시기만을 통신 보조처리기 모듈에 제공하 입니다. 모듈이 운영에 없고, 그것이 모듈이 바르게 일하고 있을 때 계속 있을 것이고, 그것이 전력상승 진단 동안 번쩍거리는 것을 계속할 것이라면 GE 파눅 IC693CMM311 통신 보조처리기 모듈을 위한 모듈 OK LED는 떨어져서 있을 것입니다. 가장 공통 커뮤니케이션 프로세스를 제어하기 위한 모든 필요 정보는 기기 위에 미리 부하에 걸리고 따라서 어떤 추가적 특화도 그것을 푼 후 바로 모듈을 정상적으로 작동시키도록 요구되지 않습니다.

기술적 요구
