제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 입력 모듈 | 모델 부정.: | AI815 |
|---|---|---|---|
| 물품 번호: | 3BSE052604R1 | 신호 조건: | 0..20 마, 4..20 마, 0..5 Ｖ, 1..5 Ｖ |
| 채널 수: | 8 | 신호 유형: | 단극 단일은 끝났습니다 |
| 하트: | 예 | 역학: | S800 |
| 하이 라이트: | 디지털 방식으로 입출력 단위,plc I o 단위 |
||

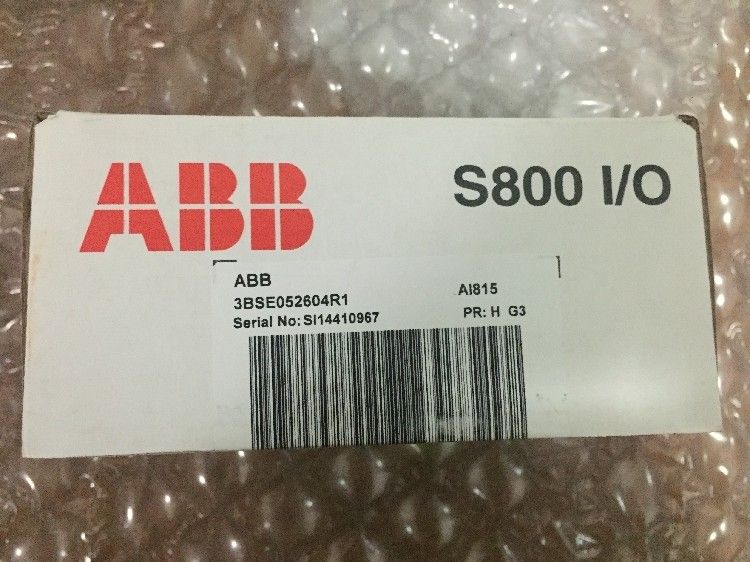

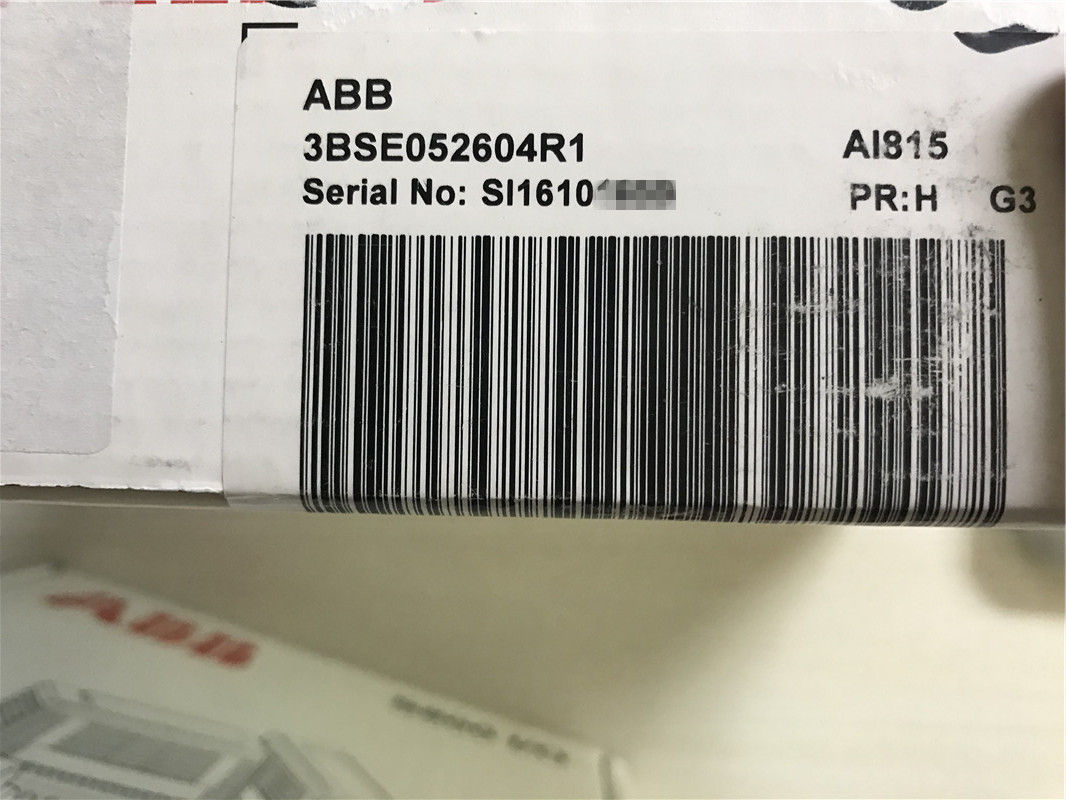

ABB 디지털 I 오우 모듈 AI815 8 채널 아날로그 입력 모듈 3BSE052604R1
일반의 정보
| 타입 | 아날로그 입력 |
| 신호 조건 | 0..20 마, 4..20 마, 0..5 Ｖ, 1..5 Ｖ |
| 물품 번호 | 3BSE052604R1 |
| 채널 수 | 8 |
| 시그널 타입 | 단극 단일은 끝났습니다 |
| 하트 | 예 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800 |
상세한 데이터 :
| 결의안 | 12개 비트 |
| 입력 임피던스 | 10 MΩ (전압 입력) 250 Ω (전원 입력 incl. PTC) |
| 차단 | 그룹 와이즈는 땅으로부터 분리했습니다 |
| 범위 에 / 하에 | 0 / +15% |
| 에러 | 맥스. 0.1% |
| 온도 드리프트 | 맥스. 50 ppm/' Ｃ |
| 입력 필터 (상승 시간 0-90%) | 290명의 부인 |
| 갱신 주기 시간 | 10명의 부인 |
| 전류 제한 | 현재 제한된 송신기 전력에 구축됩니다 |
| 최대 필드 케이블 길이 | 600 미터 (656 야드) |
| NMRR, 50Hz, 60Hz | > 40 dB |
| 정격 절연 전압 | 50 Ｖ |
| 유전 시험 전압 | 500 Ｖ 에어컨. |
| 전력 소모 | 3.5 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | 100 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 맥스. 265 마 (22가지 마 + 1.32 * 송신기 경향) |
| 전류 소모 +24 Ｖ 외부 | 50 마 |
AI815에 대한 기술 :
AI815 아날로그 입력 모듈은 8개 채널을 가지고 있습니다. 모듈은 전압 또는 전원 입력을 위해 구성될 수 있습니다. 경향과 전압 신호는 똑같은 I/O 모듈에 섞일 수 없습니다. 전압과 전원 입력은 적어도 11의 Ｖ d.c.의 과전압 또는 부족 전압에 견딜 수 있습니다.
전압 입력을 위한 입력 저항은 10 Ｍ 오옴보다 더 크고 전원 입력을 위한 입력 저항이 250 오옴입니다. 모듈은 외부 하트 적합한 송신기 공급을 각각 채널에 분배합니다. 이것은 공급을 2개 와이어 또는 3개 와이어 송신기에 분배하기 위해 단순 접속을 추가합니다. 송신기 전력은 제한하여서 통제받고 현재입니다. 만약 외부 전력 공급 장치가 하트 송신기를 공급해서 사용되면, 전원 공급기가 하트 적합하여야 한다.
특징과 혜택
이 제품과 일치하는 마터스
TU810V1 / TU812V1 / TU814V1 / TU830V1 / TU833 / TU835V1 / TU838
진단
| 주도한 전면은 있습니다 | F(ault), R(un), W(arning) |
| 관리 | 모듈 에러, 면 : 아날로그 되읽기, 기준 전압, 내장형 전원공급부, 검사 합계, 감사원과 기억 오류 외부 채널 에러, 면 : 외부 전력 공급 장치 로우, 송신기 전력 오류 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
차원
| 높이 | 119 밀리미터 (4.7 ") |
| 폭 | 45 밀리미터 (1.77 ") |
| 깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
| 중량 | 0.23 킬로그램 (0.51 파운드.) |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
단말기 :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
